Спосіб переналагоджування робочої частоти пристрою на поверхневих акустичних хвилях

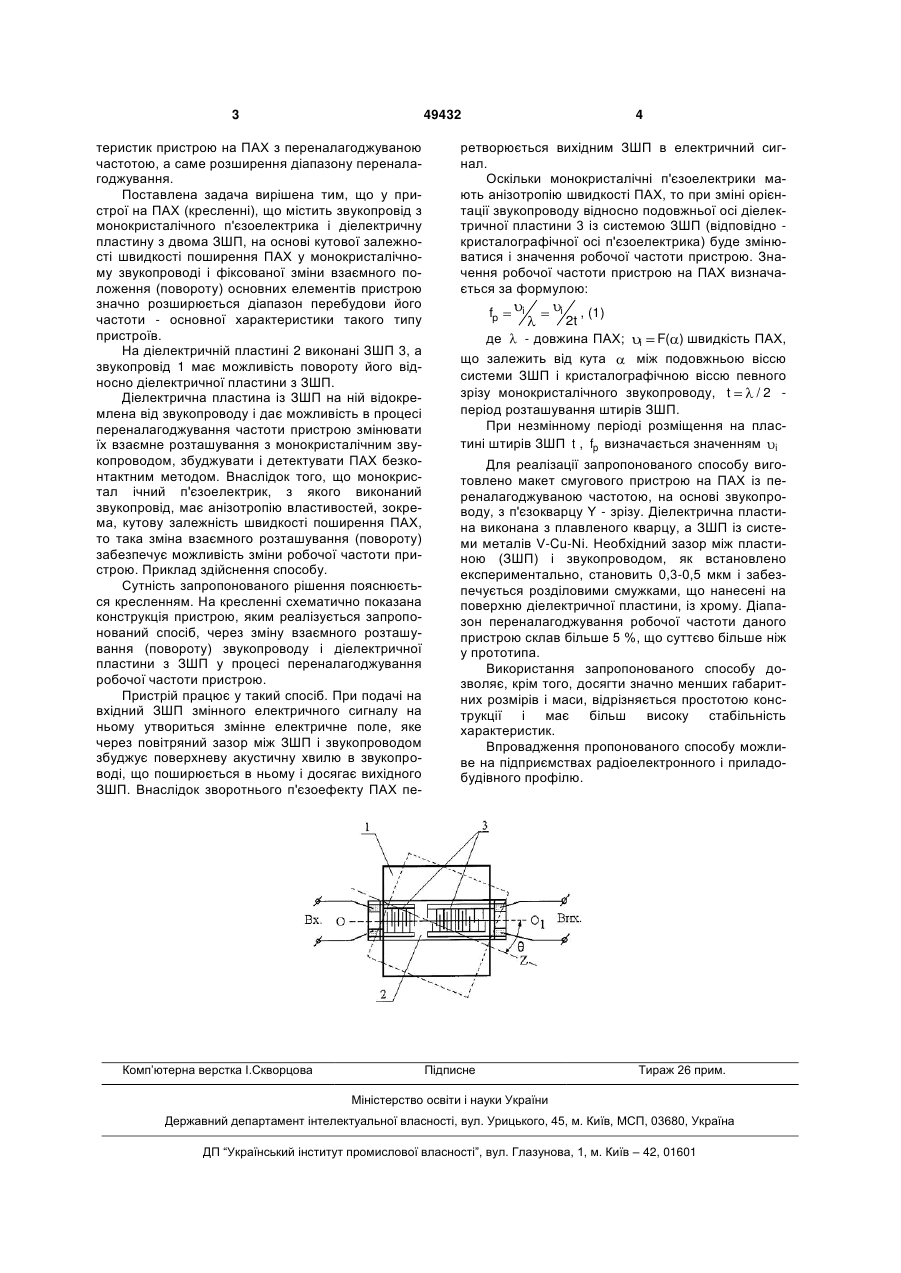

Спосіб переналагоджування робочої частоти пристрою на поверхневих акустичних хвилях (ПАХ), що здійснюється шляхом зміни ємності варикапа, приєднаного до керуючого зустрічноштирового перетворювача пристрою, який відріз 3 49432 теристик пристрою на ПАХ з переналагоджуваною частотою, а саме розширення діапазону переналагоджування. Поставлена задача вирішена тим, що у пристрої на ПАХ (кресленні), що містить звукопровід з монокристалічного п'єзоелектрика і діелектричну пластину з двома ЗШП, на основі кутової залежності швидкості поширення ПАХ у монокристалічному звукопроводі і фіксованої зміни взаємного положення (повороту) основних елементів пристрою значно розширюється діапазон перебудови його частоти - основної характеристики такого типу пристроїв. На діелектричній пластині 2 виконані ЗШП 3, а звукопровід 1 має можливість повороту його відносно діелектричної пластини з ЗШП. Діелектрична пластина із ЗШП на ній відокремлена від звукопроводу і дає можливість в процесі переналагоджування частоти пристрою змінювати їх взаємне розташування з монокристалічним звукопроводом, збуджувати і детектувати ПАХ безконтактним методом. Внаслідок того, що монокристал ічний п'єзоелектрик, з якого виконаний звукопровід, має анізотропію властивостей, зокрема, кутову залежність швидкості поширення ПАХ, то така зміна взаємного розташування (повороту) забезпечує можливість зміни робочої частоти пристрою. Приклад здійснення способу. Сутність запропонованого рішення пояснюється кресленням. На кресленні схематично показана конструкція пристрою, яким реалізується запропонований спосіб, через зміну взаємного розташування (повороту) звукопроводу і діелектричної пластини з ЗШП у процесі переналагоджування робочої частоти пристрою. Пристрій працює у такий спосіб. При подачі на вхідний ЗШП змінного електричного сигналу на ньому утвориться змінне електричне поле, яке через повітряний зазор між ЗШП і звукопроводом збуджує поверхневу акустичну хвилю в звукопроводі, що поширюється в ньому і досягає вихідного ЗШП. Внаслідок зворотнього п'єзоефекту ПАХ пе Комп’ютерна верстка І.Скворцова 4 ретворюється вихідним ЗШП в електричний сигнал. Оскільки монокристалічні п'єзоелектрики мають анізотропію швидкості ПАХ, то при зміні орієнтації звукопроводу відносно подовжньої осі діелектричної пластини 3 із системою ЗШП (відповідно кристалографічної осі п'єзоелектрика) буде змінюватися і значення робочої частоти пристрою. Значення робочої частоти пристрою на ПАХ визначається за формулою: i i , (1) 2t де - довжина ПАХ; i F( ) швидкість ПАХ, що залежить від кута між подовжньою віссю системи ЗШП і кристалографічною віссю певного /2 зрізу монокристалічного звукопроводу, t період розташування штирів ЗШП. При незмінному періоді розміщення на пластині штирів ЗШП t , fp визначається значенням i fp Для реалізації запропонованого способу виготовлено макет смугового пристрою на ПАХ із переналагоджуваною частотою, на основі звукопроводу, з п'єзокварцу Y - зрізу. Діелектрична пластина виконана з плавленого кварцу, а ЗШП із системи металів V-Cu-Ni. Необхідний зазор між пластиною (ЗШП) і звукопроводом, як встановлено експериментально, становить 0,3-0,5 мкм і забезпечується розділовими смужками, що нанесені на поверхню діелектричної пластини, із хрому. Діапазон переналагоджування робочої частоти даного пристрою склав більше 5 %, що суттєво більше ніж у прототипа. Використання запропонованого способу дозволяє, крім того, досягти значно менших габаритних розмірів і маси, відрізняється простотою конструкції і має більш високу стабільність характеристик. Впровадження пропонованого способу можливе на підприємствах радіоелектронного і приладобудівного профілю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
