G01N 29/22 — конструктивні елементи

Номер патенту: 109901

Опубліковано: 12.09.2016

Автори: Олефір Олексій Ігорович, Щегель Ганна Олексіївна, Олефір Андрій Олексійович, Астанін В'ячеслав Валентинович

МПК: G01N 29/14, G01N 29/22, G01S 11/14 ...

Мітки: акустичного, сигналу, пристрій, спостереження, приймачем, багатосекційним

Формула / Реферат:

1. Пристрій для акустичного спостереження із багатосекційним приймачем акустичного сигналу, що містить акустичну антену і приймач акустичного сигналу від акустичної антени, який відрізняється тим, що приймач акустичного сигналу виконаний із багатосекційним чутливим елементом зі здатними до реєстрації акустичних коливань секціями, розташованими вздовж поздовжньої осі акустичної антени.2. Пристрій для акустичного спостереження із...

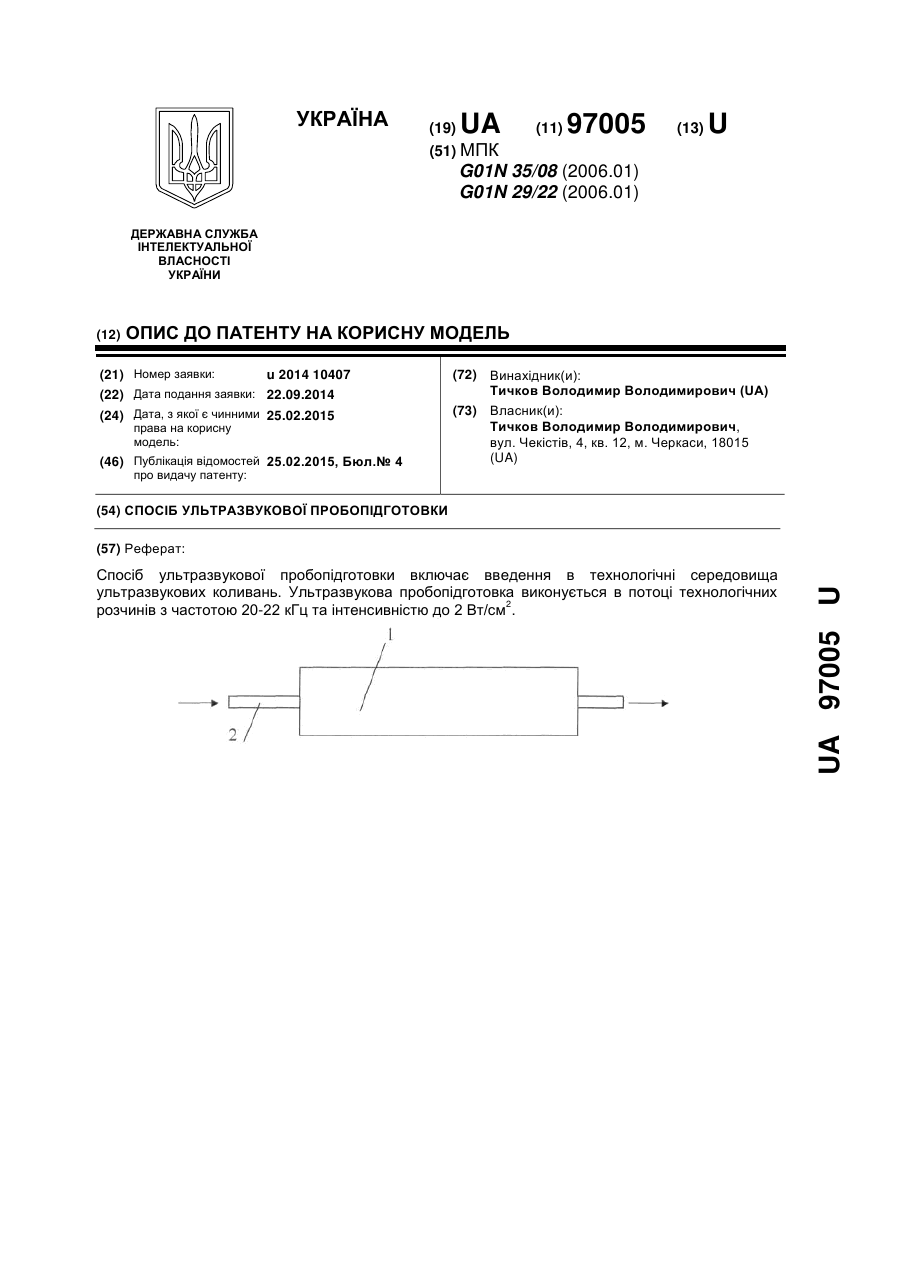

Номер патенту: 97005

Опубліковано: 25.02.2015

Автор: Тичков Володимир Володимирович

МПК: G01N 29/22, G01N 35/08

Мітки: пробопідготовки, ультразвукової, спосіб

Формула / Реферат:

Спосіб ультразвукової пробопідготовки, що включає введення в технологічні середовища ультразвукових коливань, який відрізняється тим, що з метою спрощення способу, зменшення тривалості, підвищення точності і достовірності аналізу ультразвукова пробопідготовка виконується в потоці технологічних розчинів з частотою 20-22 кГц та інтенсивністю до 2 Вт/см2.

Номер патенту: 104661

Опубліковано: 25.02.2014

Автори: Олівер Джон Р., Олівер Джон Д.

МПК: F16H 55/56, G01N 29/22, G01N 29/26, B61K 9/12 ...

Мітки: стенда, ультразвукової, роликовий, варіанти, привідний, вузол, дефектоскопії, коліс

Формула / Реферат:

1. Привідний роликовий вузол стенда ультразвукової дефектоскопії коліс, який містить:привідні ролики для опори колеса, причому щонайменше один з цих привідних роликів являє собою цільну конструкцію з першою кільцевою частиною, закріпленою на привідному валу, і другою кільцевою частиною, що знаходиться поруч з першою кільцевою частиною таким чином, що між ними формується поглиблення, з яким може взаємодіяти колесо, причому перша...

Номер патенту: 102788

Опубліковано: 12.08.2013

Автори: Олівер Джон Д., Олівер Джон Р.

МПК: G01N 29/22, G01M 17/10, F16H 55/56, G01N 29/27 ...

Мітки: вагонів, ультразвукової, залізничних, дефектоскопії, спосіб, коліс, пристрій

Формула / Реферат:

1. Випробувальна арматура ультразвукової дефектоскопії колеса, яка містить:безліч провідних роликів, на які спирається колесо, при цьому щонайменше один з безлічі провідних роликів має:перший кільцевий відрізок, закріплений навколо провідного вала,другий кільцевий відрізок, встановлений з можливістю ковзного контакту навколо провідного вала і такий, що прилягає до першого кільцевого відрізка, у результаті чого між першим...

Номер патенту: 100024

Опубліковано: 12.11.2012

Автори: Ноель Александр, Ногейра де Паула Ренато, Лезаж Фредерік

МПК: G01M 17/00, G01N 29/06, G01N 29/265, G01N 29/22 ...

Мітки: порожнистих, змінними, профілі, зовнішнім, спосіб, шворнів, ручного, перерізу, прилад, контролю, внутрішнім, осі, неруйнуючого, поперечного, мають, радіусами

Формула / Реферат:

1. Спосіб контролю шворнів осі за допомогою ультразвукових контактних датчиків, який відрізняється тим, що він включає в себе наступні етапи:a) розміщення ручним способом щонайменше одного ультразвукового контактного датчика (SU) у першому місці, що вибирають на зовнішній (SE) або внутрішній (SI) поверхні стінки (РА) порожнистого шворня осі (АЕ), причому згадана стінка (РА) має профілі поперечного перерізу зі змінними і відомими...

Номер патенту: 98964

Опубліковано: 10.07.2012

Автори: Лезаж Фредерік, Ноель Александр, Ногейра де Паула Ренато

МПК: G01N 29/00, G01N 29/06, G01M 17/00 ...

Мітки: змінними, автоматичного, неруйнуючого, спосіб, трубчастих, профілями, колісних, контролю, пристрій, осей, радіусами, зовнішнім, внутрішнім

Формула / Реферат:

1. Спосіб контролю колісних осей за допомогою ультразвукового(их) зонда(ів), який відрізняється тим, що цей спосіб включає наступні етапи, на яких:a) розміщують на контрольному стенді (ВС) трубчасту колісну вісь (АЕ), що містить стінку (РА), яка має профілі із змінними і відомими зовнішнім і внутрішнім радіусами;b) розміщують щонайменше один ультразвуковий зонд (SU) на зовнішній (SE) або на внутрішній (SI) поверхні згаданої...

Номер патенту: 96604

Опубліковано: 25.11.2011

Автор: Лозер Ханс Ульріх

МПК: G01N 29/036, G01N 29/30, G01N 29/22 ...

Мітки: спосіб, харчового, визначення, консистенції, характеристик, система, матеріалу

Формула / Реферат:

1. Спосіб визначення характеристик консистенції харчового матеріалу, що має змінні характеристики консистенції, який включає:прикладання щонайменше одного вібраційного імпульсу з частотою в межах заданого діапазону частот і із заданою тривалістю у часі до випробовуваного зразка харчового матеріалу всередині контейнера для створення щонайменше одного експериментального вібраційного відгуку;вимірювання щонайменше одного...

Номер патенту: 94758

Опубліковано: 10.06.2011

Автори: Лезаж Фредерік, Бізіо Бернар, Петі Себастьєн, Детш Сільвен

МПК: G01N 29/26, G01N 29/04, G01N 29/06, G01N 29/22 ...

Мітки: неруйнівний, металургійних, контроль, виробів, ультразвуком

Формула / Реферат:

1. Пристрій, що утворює допоміжний експлуатаційний інструмент для неруйнівного контролю металургійних виробів, таких як труби або інші довгомірні вироби, в ході і в кінці виготовлення, причому цей згаданий інструмент призначений для одержання інформації про можливі дефекти труби на основі зворотних сигналів, які, в результаті селективного збудження (70) випромінюючих ультразвукових датчиків згідно з вибраним часовим законом, вловлюються (73)...

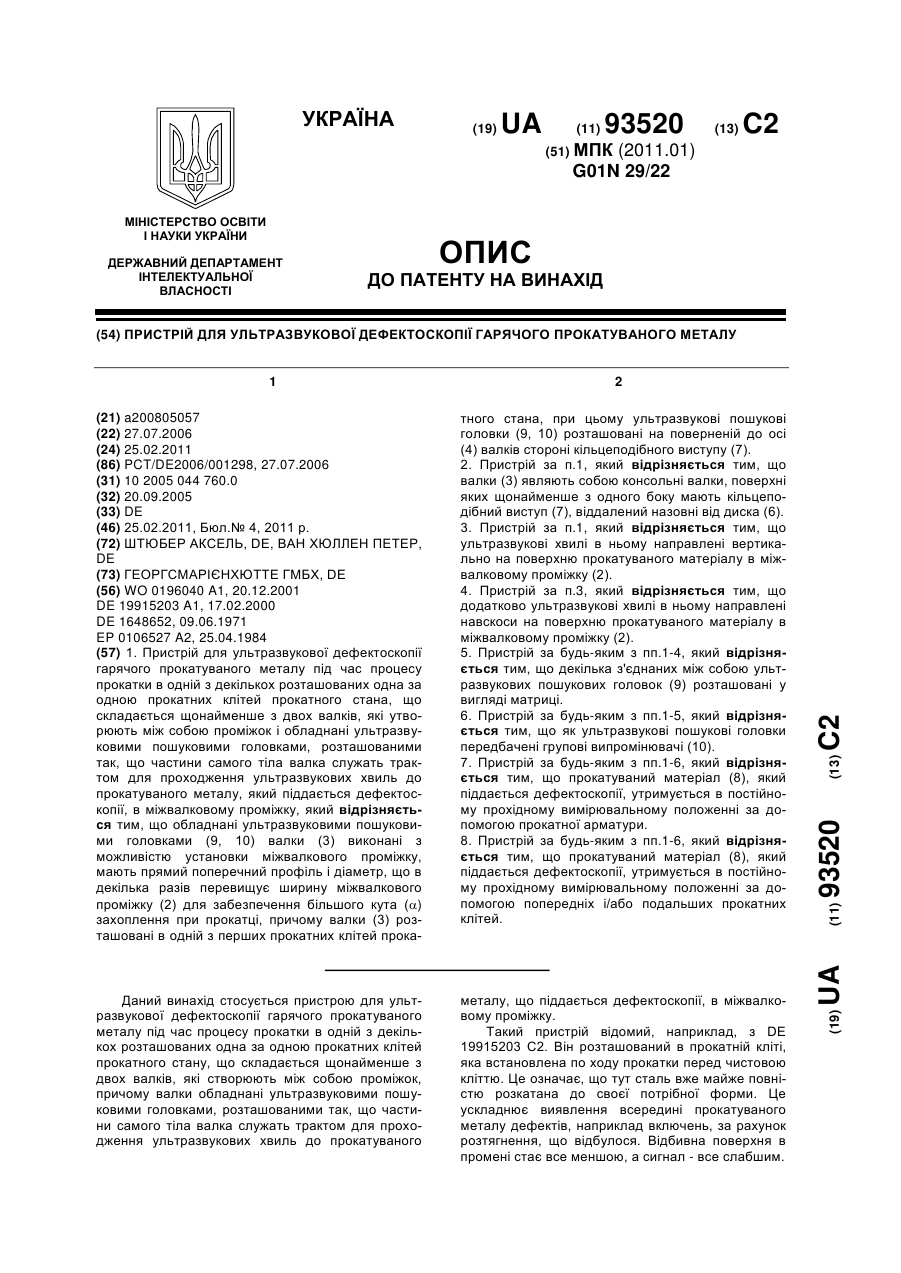

Номер патенту: 93520

Опубліковано: 25.02.2011

Автори: ван Хюллен Петер, Штюбер Аксель

МПК: G01N 29/22

Мітки: прокатуваного, дефектоскопії, пристрій, гарячого, металу, ультразвукової

Формула / Реферат:

1. Пристрій для ультразвукової дефектоскопії гарячого прокатуваного металу під час процесу прокатки в одній з декількох розташованих одна за одною прокатних клітей прокатного стана, що складається щонайменше з двох валків, які утворюють між собою проміжок і обладнані ультразвуковими пошуковими головками, розташованими так, що частини самого тіла валка служать трактом для проходження ультразвукових хвиль до прокатуваного металу, який...

Номер патенту: 44104

Опубліковано: 25.09.2009

Автори: Шацман Леонід Георгійович, Нікітін Микола Михайлович, Волощук Ігор Вікторович, Коломейко Анатолій Вікторович, Шостак Олександр Тихонович

МПК: G01L 11/00, G01N 29/02, G01N 29/00 ...

Мітки: поверхневих, сенсор, хвилях, акустичних

Формула / Реферат:

1. Сенсор на поверхневих акустичних хвилях, що містить підкладку у вигляді акустичного звукопроводу поверхневих акустичних хвиль, перетворювач поверхневих акустичних хвиль та два відбивачі поверхневих акустичних хвиль, при цьому зазначена підкладка виконана у вигляді гнучкої пластини, зазначені перетворювач поверхневих акустичних хвиль та два відбивачі поверхневих акустичних хвиль розташовані на одній з робочих поверхонь підкладки, причому...

Номер патенту: 79093

Опубліковано: 25.05.2007

Автори: Барч Томас, Монтнахер Йоахім, Клоос Ральф, Вальте Фрідгельм, Вегенер Андреас, Хупфер Торстен, Поль Дірк

МПК: G01N 29/26, G01N 29/22

Мітки: вимірювальних, кільцеподібних, збору, здійснення, способу, пристрій, спосіб, контролю, неруйнівного, дископодібних, даних, об'єктів, контрольованих

Формула / Реферат:

1. Спосіб неруйнівного контролю або збору вимірювальних даних дископодібних чи кільцеподібних контрольованих об'єктів (11), зокрема колісного бандажа чи коліс рейкових транспортних засобів, згідно з яким контрольований об'єкт (11) встановлюють на два розміщені на відстані один від іншого опорні ролики (33, 34), кожен з яких з можливістю обертання встановлений в опорному вузлі (31, 32), причому контрольований об'єкт (11) утримують у положенні...

Номер патенту: 79004

Опубліковано: 10.05.2007

Автор: Шателльє Жан-Ів

МПК: G01N 29/04, G01N 29/00, G01N 19/00 ...

Мітки: спосіб, зчеплення, підкладкою, покриття, вимірювання

Формула / Реферат:

1. Спосіб вимірювання зчеплення покриття з підкладкою, який полягає в тому, що надсилають ультразвукові хвилі за допомогою перетворювача до підкладки і покриття, сприймають ряд луна-сигналів, які виникають в результаті відбивання ультразвукових хвиль на поверхнях підкладки і покриття, і обчислюють відношення амплітуд двох послідовних луна-сигналів, причому згадане вимірювання виконують в повітрі, а спосіб також полягає в тому, що...

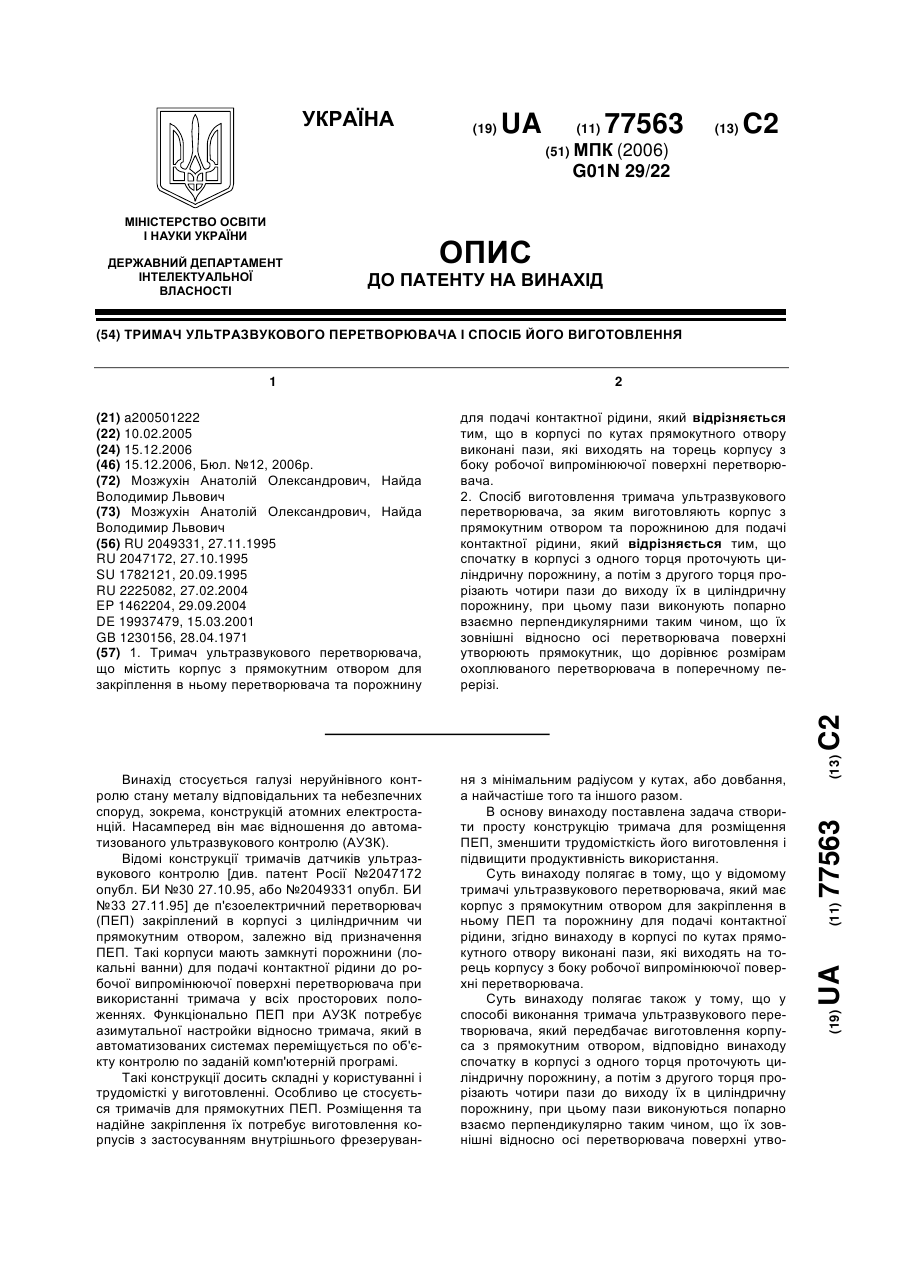

Номер патенту: 77563

Опубліковано: 15.12.2006

Автори: Найда Володимир Львович, Мозжухін Анатолій Олександрович

МПК: G01N 29/22

Мітки: спосіб, перетворювача, тримач, ультразвукового, виготовлення

Формула / Реферат:

1. Тримач ультразвукового перетворювача, що містить корпус з прямокутним отвором для закріплення в ньому перетворювача та порожнину для подачі контактної рідини, який відрізняється тим, що в корпусі по кутах прямокутного отвору виконані пази, які виходять на торець корпусу з боку робочої випромінюючої поверхні перетворювача.2. Спосіб виготовлення тримача ультразвукового перетворювача, за яким виготовляють корпус з прямокутним отвором...

Номер патенту: 72515

Опубліковано: 15.03.2005

Автори: Шательє Жан-Ів, Рамахефасоло Даніель Себаст'єн

МПК: G01N 29/07, G01N 29/22, G01N 29/00, G01N 29/34 ...

Мітки: здійснення, хвиль, пристрій, визначення, ударної, в'язкості, поверхневих, вузла, спосіб, ультразвукових, швидкості, вимірювання, зварного

Формула / Реферат:

1. Спосіб визначення ударної в'язкості зварного вузла (26) металевого листа (27) на підкладці (28), який відрізняється тим, що генерують поверхневі ультразвукові хвилі на металевому листі (27), вимірюють швидкості поширення цих хвиль і по них визначають параметр () швидкості для визначення ударної в'язкості відповідно до функції кореляції, що зв'язує ударну в'язкість...

Номер патенту: 70361

Опубліковано: 15.10.2004

Автори: Шательє Жан-Ів, Рамахефасоло Даніель Себаст'єн

МПК: G01N 29/11, G01N 19/00, G01N 29/00 ...

Мітки: покриття, вимірювання, спосіб, зчеплення, основою, міцності

Формула / Реферат:

1. Спосіб вимірювання міцності зчеплення покриття (3) з основою (2), який відрізняється тим, що на основу і на покриття спрямовують ультразвук, приймають серію ехо-сигналів, що виникають у результаті відбиття ультразвуку від торцевих поверхонь основи і поверхні поділу між основою і покриттям, визначають величину коефіцієнта (х) ослаблення ехо-сигналу, що характеризує згасання амплітуди ехо-сигналу залежно від числа відбитків ехо-сигналу, і...

Номер патенту: 54630

Опубліковано: 17.03.2003

Автори: Чорний Валерій Іванович, Мовчанюк Андрій Валерійович

МПК: B06B 1/06, H01L 41/08, G01N 29/22 ...

Мітки: пристрій, ультразвуковим, перетворювачем, керування

Формула / Реферат:

Пристрій керування ультразвуковим перетворювачем, що містить послідовно з'єднані керований генератор, буферний каскад, що утворений транзистором, керуючий трансформатор, первинна обмотка якого з'єднана з транзистором буферного каскаду, підсилювач потужності, ультразвуковий перетворювач, а також пристрій виділення сигналу, обернено пропорційного струму, через ультразвуковий перетворювач, з'єднаний з входом керованого генератора, пристрій...

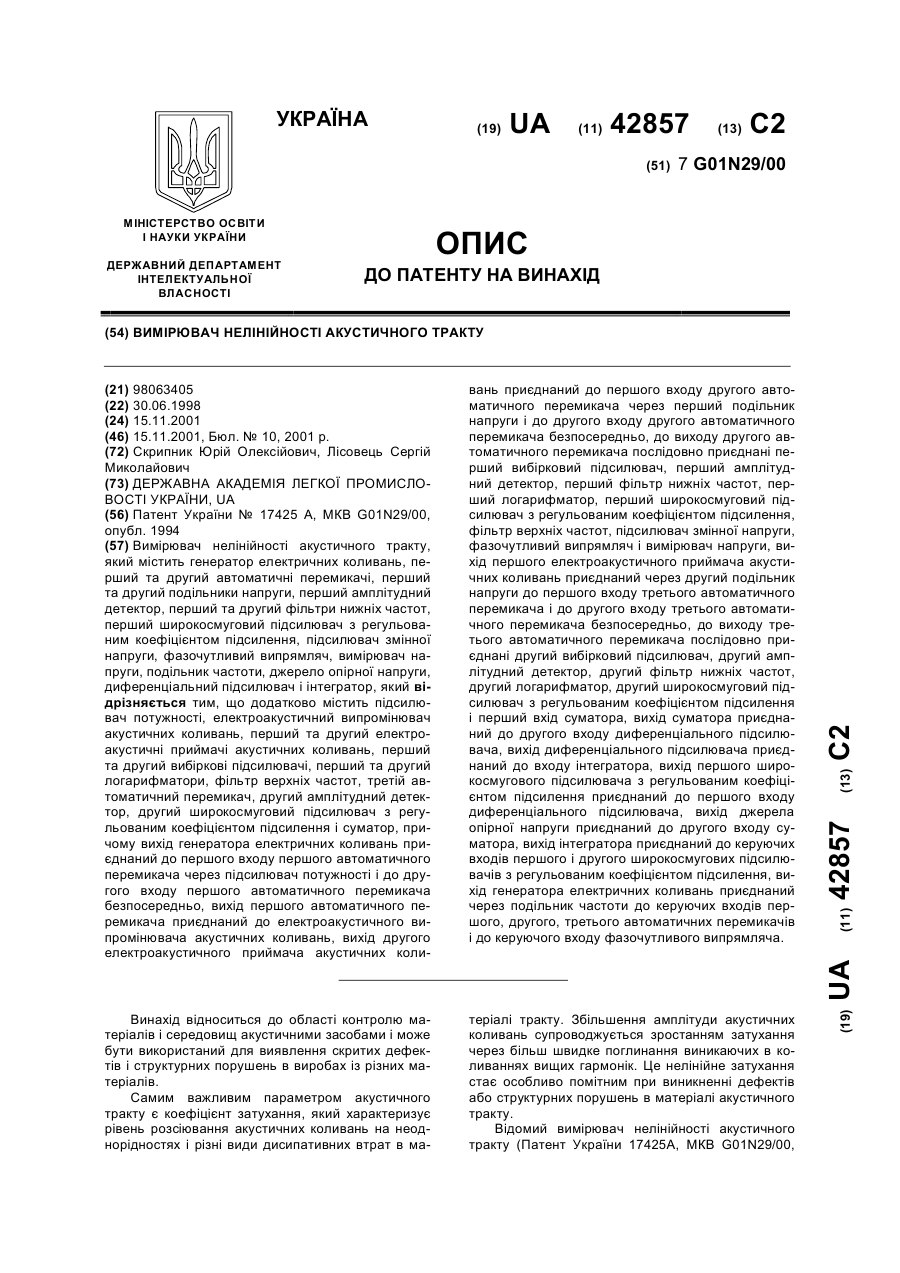

Номер патенту: 42857

Опубліковано: 15.11.2001

Автори: Лісовець Сергій Миколайович, Скрипник Юрій Олексійович

МПК: G01N 29/22, G01N 29/11

Мітки: вимірювач, акустичного, тракту, нелінійності

Формула / Реферат:

Вимірювач нелінійності акустичного тракту, який містить генератор електричних коливань, перший та другий автоматичні перемикачі, перший та другий подільники напруги, перший амплітудний детектор, перший та другий фільтри нижніх частот, перший широкосмуговий підсилювач з регульованим коефіцієнтом підсилення, підсилювач змінної напруги, фазочутливий випрямляч, вимірювач напруги, подільник частоти, джерело опірної напруги, диференціальний...

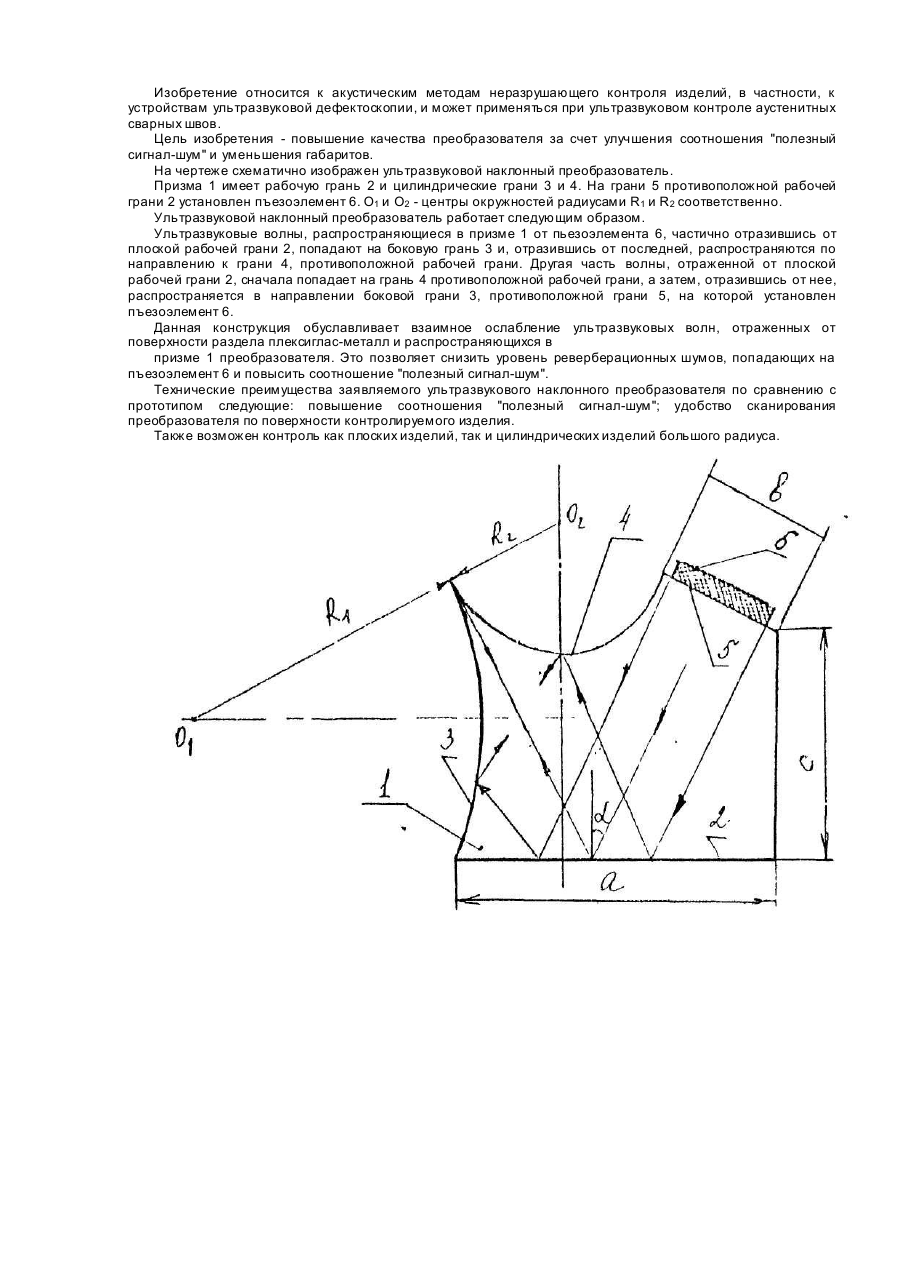

Номер патенту: 18772

Опубліковано: 25.12.1997

Автори: Гушанський Вадім Веніамінович, Тарароєва Алентіна Дмитріївна

МПК: G01N 29/22

Мітки: похилий, ультразвуковий, перетворювач

Формула / Реферат:

Ультразвуковой наклонный преобразователь, содержащий призму, на одной из граней которой симметрично закреплена пьезопластина, рабочая грань призмы и грань, на которой установлена пъезопластина, выполнены плоскими, а грань, противоположная  рабочей,  и боковая  грань, противоположная грани, на которой установлена пъезопластина, выполнены цилиндрическими, отличающийся тем, что радиус R1 боковой грани и радиус R2 грани, противоположной рабочей,...
