Осьовий вентилятор

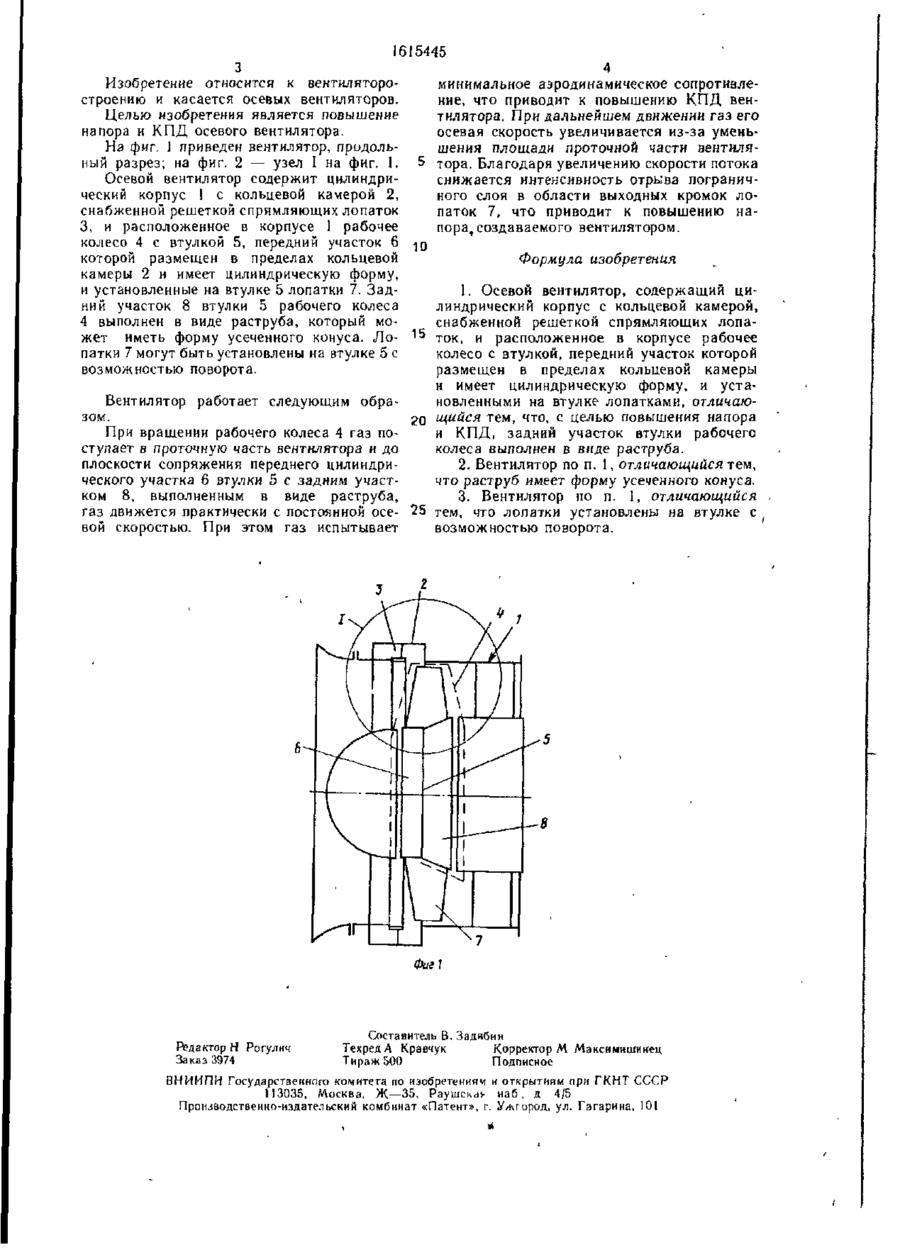

Изобретение позволяет повысить напор и КПД осевого вентилятора Осевой венти лятор содержит цилиндрический корпус 1 с кольцевой камерой 2, снабженный решеткой спрямляющих лопаток 3, и расположенное в корпусе 1 рабочее колесо с втулкой, передний участок которой размещен в пределах кольцевой камеры 2 и имеет цилиндричес кую форму, и установленные на втулке лопатки 7. Задний участок 8 втулки рабочего колеса 4 выполнен в виде раструба, кото рьч может иметь форму усеченного конуса Лс патки 7 могут быть установлены на втулке с возможностью поворота Выполнение зад него участка 8 в виде раструба обеспечи вае-1 постоянную осевую скорость газа, что позволяет повысить КПД за счет умень шения потерь 2 з п ф-лы, 2 ил СП ел Фиг 1 г- '•'. "> Vі 1615445 Изобретение относится к вентилятороминимальное аэродинамическое сопротивлестроению и касается осевых вентиляторов. ние, что приводит к повышению КПД венЦелью изобретения является повышение тилятора. При дальнейшем движении газ его напора и КПД осевого вентилятора. осевая скорость увеличивается из-за уменьНа фиг. ] приведен вентилятор, продольшения площади проточной части вентиляный разрез; на фиг. 2 — узел I на фиг. 1. 5 тора. Благодаря увеличению скорости потока Осевой вентилятор содержит цилиндриснижается интенсивность отрыва пограничческий корпус 1 с кольцевой камерой 2, ного слоя в области выходных кромок лоснабженной решеткой спрямляющих лопаток паток 7, что приводит к повышению на3, и расположенное в корпусе 1 рабочее пора, создаваемого вентилятором. колесо 4 с втулкой 5, передний участок 6 10 которой размещен в пределах кольцевой Формула изобретения камеры 2 и имеет цилиндрическую форму, и установленные на втулке 5 лопатки 7. Зад1. Осевой вентилятор, содержащий циний участок 8 втулки 5 рабочего колеса линдрический корпус с кольцевой камерой, 4 выполнен в виде раструба, который моснабженной решеткой спрямляющих лопажет иметь форму усеченного конуса. Ло- 1 ^ ток, и расположенное в корпусе рабочее патки 7 могут быть установлены на втулке 5 с колесо с втулкой, передний участок которой возможностью поворота. размещен в пределах кольцевой камеры и имеет цилиндрическую форму, и установленными на втулке лопатками, отлинаюВентилятор работает следующим образом. 20 щийся тем, что, с целью повышения напора При вращении рабочего колеса 4 газ пои КПД, задний участок втулки рабочего ступает в проточную часть вентилятора н до колеса выполнен в виде раструба. плоскости сопряжения переднего цилиндри2. Вентилятор по п. 1, отличающийся тем, ческого участка 6 втулки 5 с задним участчто раструб имеет форму усеченного конуса, ком 8, выполненным в виде раструба, 3. Вентилятор по п. 1, отличающийся газ движется практически с постоянной осе- 25 тем, что лопатки установлены на втулке с вой скоростью. При этом газ испытывает возможностью поворота. Фиг! Составитель В. Заднбин Техред А Кравчук Корректор М Максимишикец Тираж 500 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35. Раушская наб, д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 Редактор Н Рогулич Заказ 3974
