Осьовий вентилятор

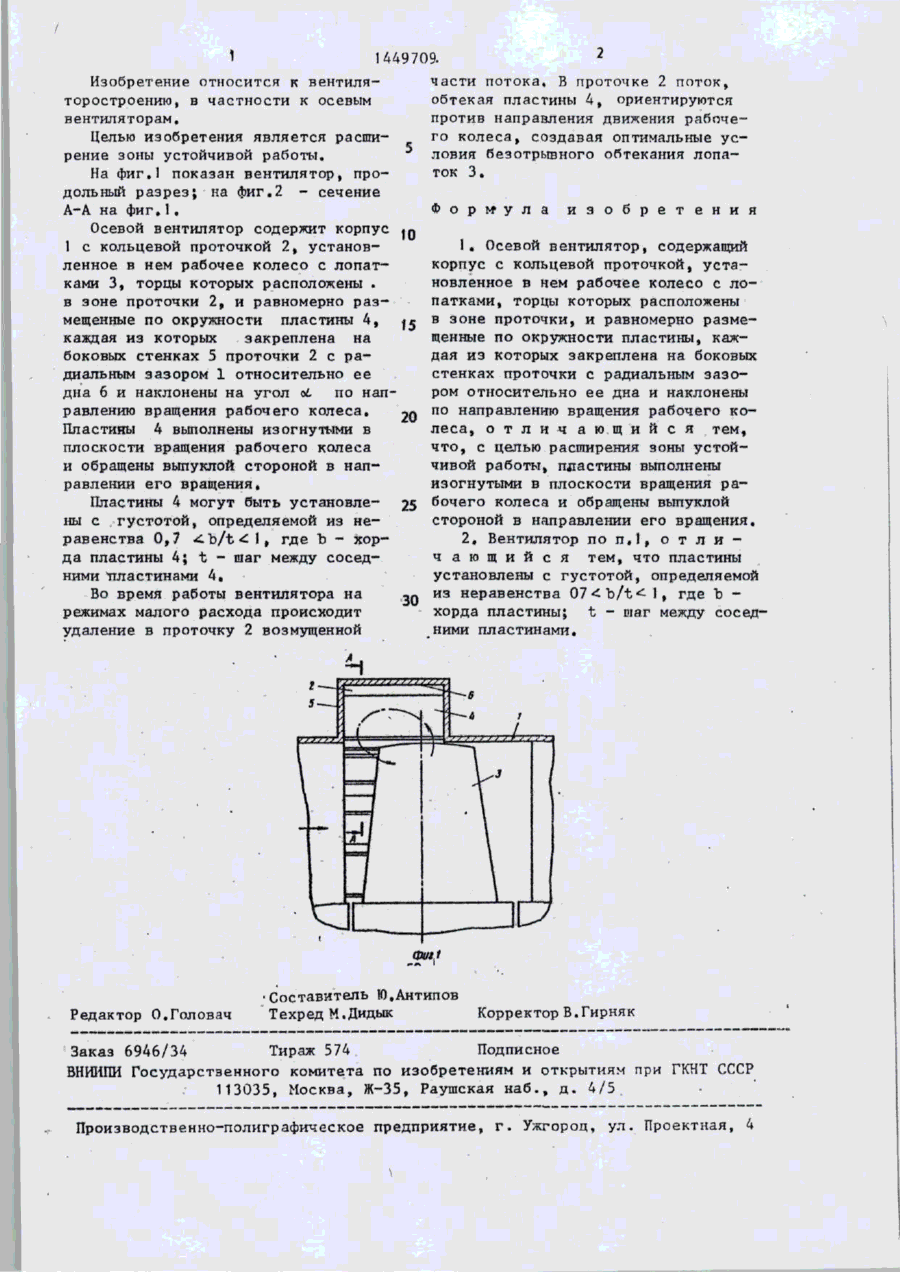

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (51) 4 F 04 D 1 9 / 0 0 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ГННТ СССР БРЕТЕНИЯ к (21) 3838698/22-06 (22) 02.01.85 (46) 0 7 . 0 1 . 8 9 . Бюл. № 1 (71) Всесоюзный научно-исследовательский институт горной механики им. НМ*Федорова (72) Ю.А.Гордиенко (53) 621.63.523 ( 0 8 8 . 8 ) (56) Труды американского общества инженеров-механиков. Сер. А: Энергетические машины и установки, 1977, № I, с, 135, ф и г . З . • (54) ОСЕВОЙ ВЕНТИЛЯТОР (57) Изобретение относится к области^ вентиляторостроения и позволяет р а с ширить зоны устойчивой работы вентил я т о р а . Пластины (П) 4 выполнены изогнутыми в плоскости вращения рабочего колеса и обращены выпуклой стороной в направлении оси вращения. Такое выполнение способствует снижению интенсивности отрывных течений в полости. П 4 установлены с густотой, определяемой из неравенства 0 ,7 -с Ъ/t ^ 1 , где Ъ - хорда П4; t шаг между соседними П4, что приводит к снижению внутренних потерь трения и уменьшению зон отрыва у входных кромок П4. 1 з . п . ф-лы,2 и л . А-А СО фиг. 2 1 Д497О9. Изобретение относится к вентиляторостроению, в частности к осевым вентиляторам. Целью изобретения является расширение зоны устойчивой работы. На фиг.1 показан вентилятор, продольный разрез; на фиг.2 - сечение А-А на фиг»1. Осевой вентилятор содержит корпус 10 1 с кольцевой проточкой 2, установленное в нем рабочее колесо с лопатками 3, торцы которых расположены . в зоне проточки 2, и равномерно размещенные по окружности пластины 4, 15 каждая из которых закреплена на боковых стенках 5 проточки 2 с радиальным зазором 1 относительно ее дна 6 и наклонены на угол о б по направлению вращения рабочего колеса. 20 Пластины 4 выполнены изогнутыми в плоскости вращения рабочего колеса и обращены выпуклой стороной в направлении его вращения. Пластины 4 могут быть установле- 25 ны с густотой, определяемой из неравенства 0,7 ^ Ъ / t ^ i » где Ъ - хорда пластины 4; t - шаг между соседними тіластинами 4. Во время работы вентилятора на 30 режимах малого расхода происходит удаление в проточку 2 возмущенной Редактор О.Головач части потока, В проточке 2 поток, обтекая пластины 4, ориентируются против направления движения рабочего колеса, создавая оптимальные условия безотрывного обтекания лопаток 3. Формула и з о б р е т е н и я 1, Осевой вентилятор, содержащий корпус с кольцевой проточкой, установленное в нем рабочее колесо с лопатками, торцы которых расположены в зоне проточки, и равномерно размещенные по окружности пластины, каждая из которых закреплена на боковых стенках проточки с радиальным зазором относительно ее дна и наклонены по направленню вращения рабочего колеса, о т л и ч а ю щ и й с я тем, что, с целью расширения зоны устойчивой работы, пластины выполнены изогнутыми в плоскости вращения рабочего колеса и обращены выпуклой стороной в направлении его вращения, 2, Вентилятор по п , 1 , о т л и ч а ю щ и й с я тем, что пластины установлены с густотой, определяемой из неравенства 0 7 < b / t ^ l , где Ъ хорда пластины; t - шаг между соседними пластинами. Составитель Ю.Антипов Техред М.Дидык Корректор В.Гирняк Заказ 6946/34 Тираж 574 Подписное В И Ш Государственного комитета по изобретениям и открытиям при ГКНТ СССР НШ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
