Вузол з’єднання балок із металевою колоною коробчатого перерізу

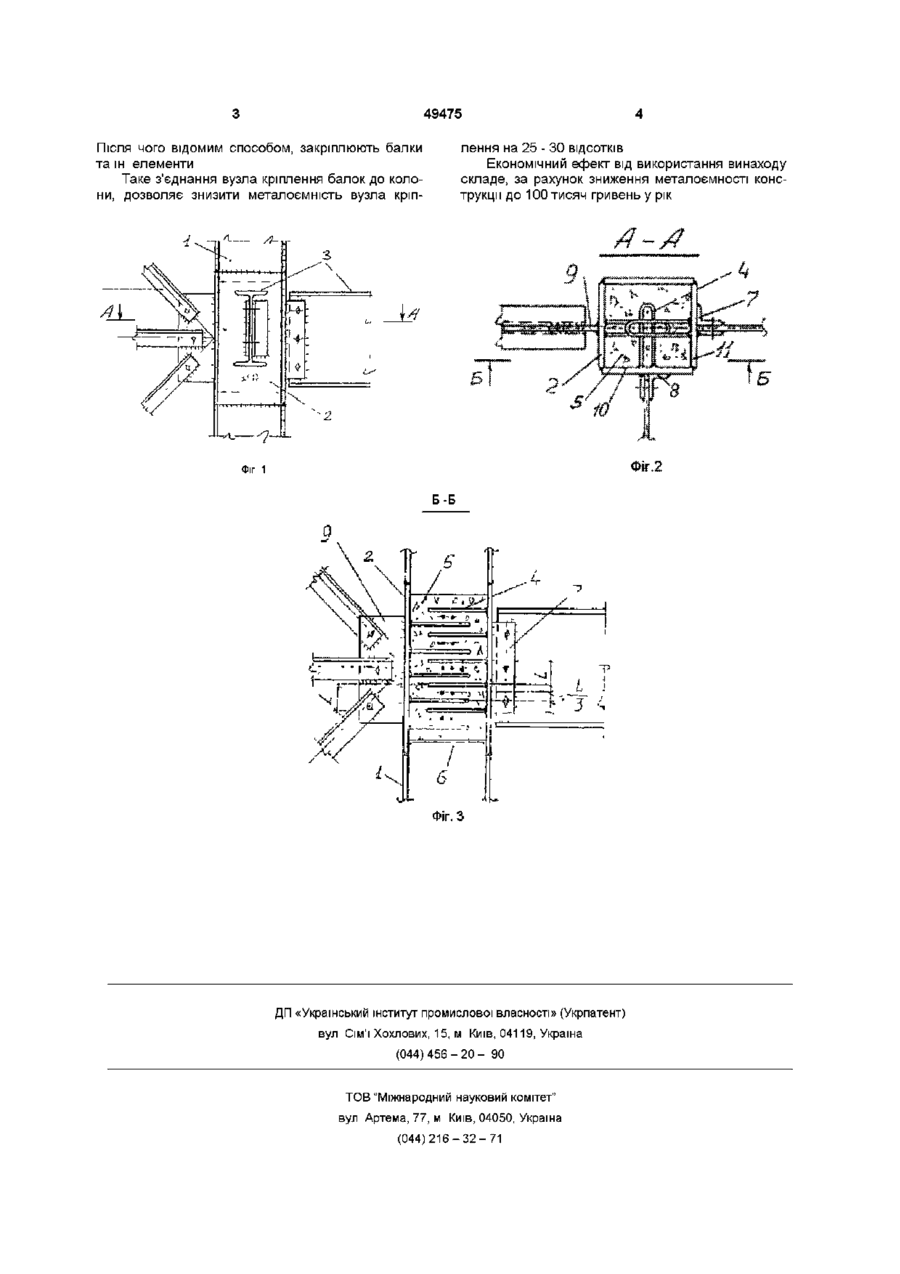

Вузол з'єднання балок із металевою колоною коробчатого перерізу, який включає колону і балки, який відрізняється тим, що внутрішня поверх ня кожної вставки виконана з жорстко закріпленими зварюванням скобами, розташованими з кроком, рівним - L, причому скоби другої поверхні вставки зміщені відносно першої поверхні на 1/3 L, а арматурні скоби третьої поверхні вставки зміщені відносно першої на відстані 2/3 L, причому вставка зі скобами жорсткості заповнена бетоном, а скоби на кожній внутрішній вставці розташовані уздовж елементів кріплення, що примикають ззовні (наприклад косинок, балок та інших жорстких зв'язків) Винахід відноситься до будівництва і може бути використай в спорудженнях промислових і цивільних будинків із колонами коробчатого й іншою перегину до шарнірне і жорстко примкнутим балкам ВІДОМІ вузли кріплення легких ферм при двотрубному рішенні поясів (Див наприклад А И Клан та ш , "Конструкції зі сталевих труб, заповнених бетоном" М СН 74 ) У такому вузлі кріплення, підвищується жорсткість самого вузла кріплення, однак відривні зусилля не сприймаються стінкою труби з достатньою жорсткістю Поставлена перед авторами завдання полягає в тому, щоб створити вузол кріплення на колоні балок, щоб при зниженні металоємності коробчатих колон, зберегти високу МІЦНІСТЬ з'єднання вузлавмісцях кріплення елементів, що примикають Мета винаходу, створення вузла з'єднання колон і балок підвищеної жорсткості і забезпечення сприйняття високих зусиль, що відривають, з одночасним зниженням металоємності вузла Поставлена мета досягається тим, що, внутрішня поверхня кожної вставки виконана з жорстко закріпленими зварюванням скобами , розташованими з кроком рівним - L, скоби ж другої поверхні вставки зміщені щодо першої поверхні на 1/3 L, а арматурні скоби третьої поверхні вставок зміщені щодо перший на відстані 2/3 L, причому вставка зі скобами заповнена бетоном, а скоби на кожній внутрішній вставки розташовані уздовж елементів кріплення , що примикають зовні, (наприклад, косинок, балок, та інших зв'язків ) Досягнення технічного ефекту полягає утому, що при рівномірному розташуванні на внутрішній поверхні арматурних скоб із визначеним кроком дозволяє різко збільшити сприймаш вузлом відривні зусилля від закріплюваних на ЗОВНІШНІЙ поверхні колони елементів кріплення балок, що дозволяє значно знизити металоємність вузла кріплення На фіг 1, зображений вузол з'єднання балок із колоною На фіг 2 зображений розріз А-А по фіг 1, на фіг 3 розріз Б-Б по фіг 2 Вузол з'єднання балок із колоною складається із колони 1, вставки 2, балок 3, приварених арматурних скоб 4, бетону 5, діафрагми 6, елементів кріплення балок і зв'язків 7, 8, 9 Збирання і зварювання вузла кріплення робиться таким способом Спочатку до вставки 2, 10, 11, із визначеним кроком приварюють скоби 4 з арматурної сталі , причому при розмітці місць приварки скоб , перевіряють зміщення їх на 1/3 L другої щодо першої, а третьої відносно другої вставки і розміщають арматурні скоби горизонтально в шаховому порядку Таке розташування забезпечує високу якість закріплення скоб у бетоні Після зварювання коробчатої колони, встановлюють і закріплюють зварюванням нижню діафрагму 6 , і роблять відомим способом заливання вузла сполучення бетонному 5 Елементи кріплення балок 7, 8, 9, закріплюють наколені зварюванням ю 49475 Після ЧОГО ВІДОМИМ способом, закріплюють балки лення на 25 - ЗО ВІДСОТКІВ та ін елементи Таке з'єднання вузла кріплення балок до колони, дозволяє знизити металоємність вузла кріп Економічний ефект від використання винаходу складе, за рахунок зниження металоємності конструкції до 100 тисяч гривень у рік _, л.— /і- _ Б-Б Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
