З’єднувальний вузол металевого податливого кріплення із спецпрофілю

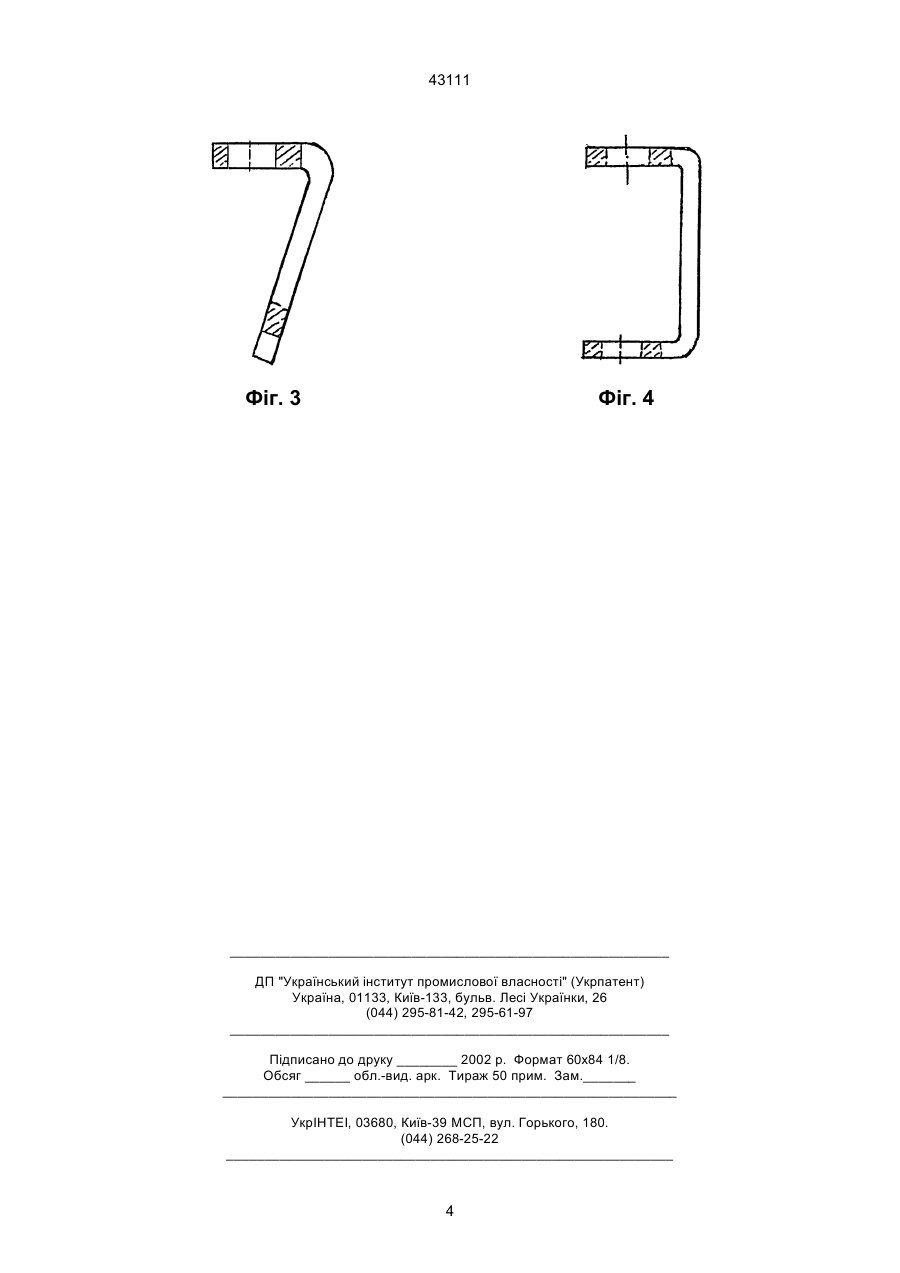

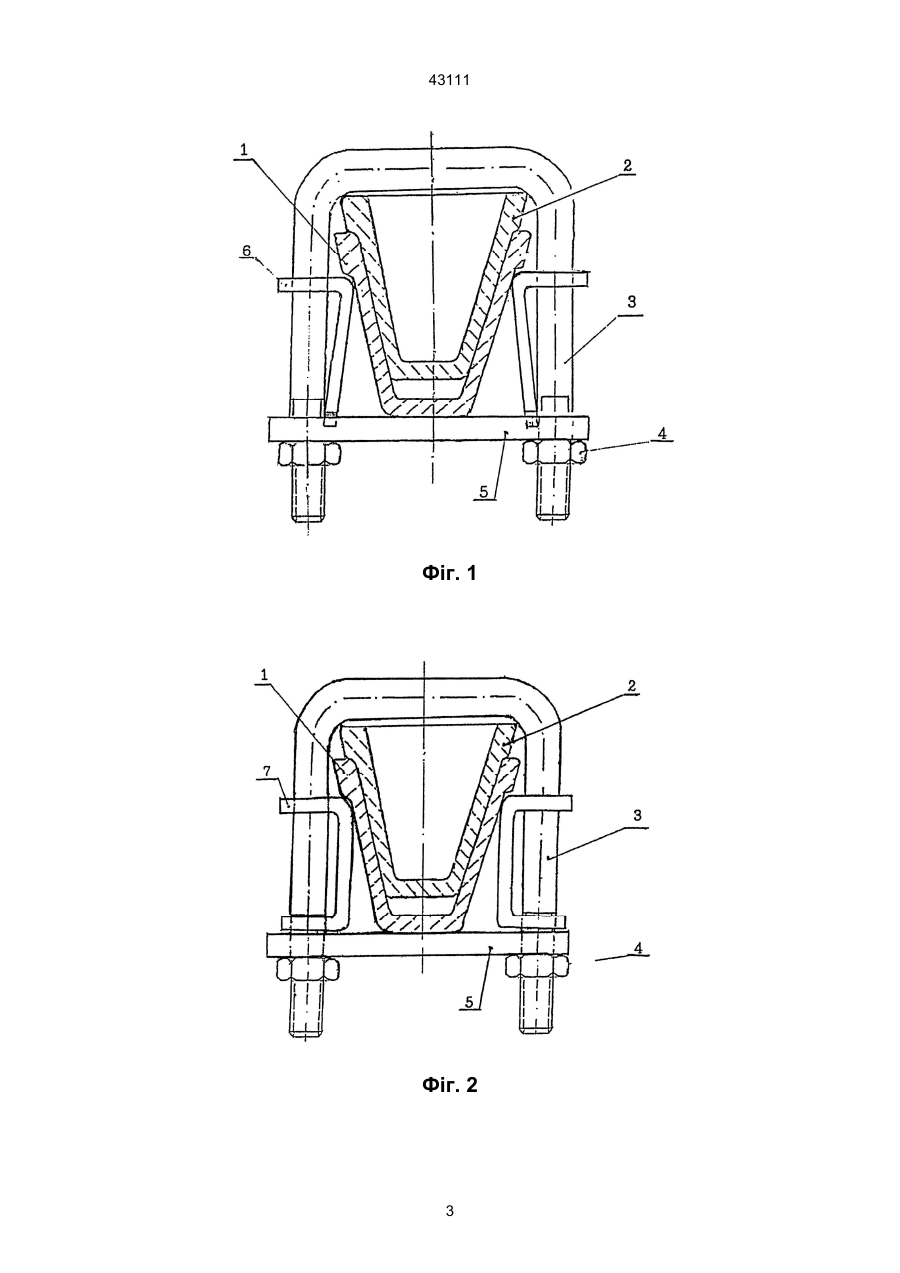

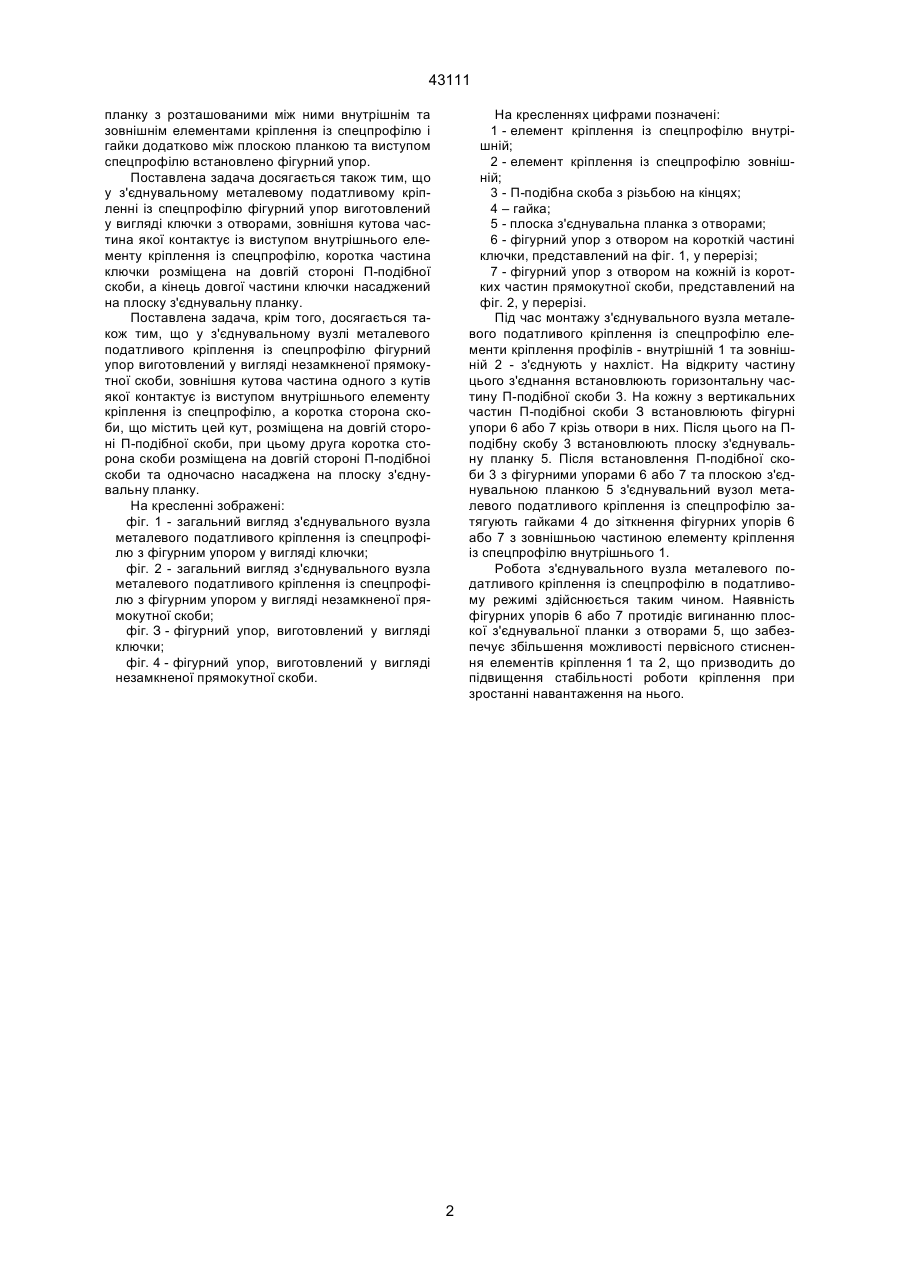

1. З'єднувальний вузол металевого податливого кріплення із спецпрофілю, який містить П-подібну скобу з різьбою на кінцях та плоску з'єднувальну планку з розташованими між ними внутрішнім та зовнішнім елементами кріплення із спецпрофілю і гайки, який відрізняється тим, що між плоскою з'єднувальною планкою та виступом спецпрофілю встановлено фігурний упор. 43111 планку з розташованими між ними внутрішнім та зовнішнім елементами кріплення із спецпрофілю і гайки додатково між плоскою планкою та виступом спецпрофілю встановлено фігурний упор. Поставлена задача досягається також тим, що у з'єднувальному металевому податливому кріпленні із спецпрофілю фігурний упор виготовлений у вигляді ключки з отворами, зовнішня кутова частина якої контактує із виступом внутрішнього елементу кріплення із спецпрофілю, коротка частина ключки розміщена на довгій стороні П-подібної скоби, а кінець довгої частини ключки насаджений на плоску з'єднувальну планку. Поставлена задача, крім того, досягається також тим, що у з'єднувальному вузлі металевого податливого кріплення із спецпрофілю фігурний упор виготовлений у вигляді незамкненої прямокутної скоби, зовнішня кутова частина одного з кутів якої контактує із виступом внутрішнього елементу кріплення із спецпрофілю, а коротка сторона скоби, що містить цей кут, розміщена на довгій стороні П-подібної скоби, при цьому друга коротка сторона скоби розміщена на довгій стороні П-подібноі скоби та одночасно насаджена на плоску з'єднувальну планку. На кресленні зображені: фіг. 1 - загальний вигляд з'єднувального вузла металевого податливого кріплення із спецпрофілю з фігурним упором у вигляді ключки; фіг. 2 - загальний вигляд з'єднувального вузла металевого податливого кріплення із спецпрофілю з фігурним упором у вигляді незамкненої прямокутної скоби; фіг. З - фігурний упор, виготовлений у вигляді ключки; фіг. 4 - фігурний упор, виготовлений у вигляді незамкненої прямокутної скоби. На кресленнях цифрами позначені: 1 - елемент кріплення із спецпрофілю внутрішній; 2 - елемент кріплення із спецпрофілю зовнішній; 3 - П-подібна скоба з різьбою на кінцях; 4 – гайка; 5 - плоска з'єднувальна планка з отворами; 6 - фігурний упор з отвором на короткій частині ключки, представлений на фіг. 1, у перерізі; 7 - фігурний упор з отвором на кожній із коротких частин прямокутної скоби, представлений на фіг. 2, у перерізі. Під час монтажу з'єднувального вузла металевого податливого кріплення із спецпрофілю елементи кріплення профілів - внутрішній 1 та зовнішній 2 - з'єднують у нахліст. На відкриту частину цього з'єднання встановлюють горизонтальну частину П-подібної скоби 3. На кожну з вертикальних частин П-подібноі скоби З встановлюють фігурні упори 6 або 7 крізь отвори в них. Після цього на Пподібну скобу 3 встановлюють плоску з'єднувальну планку 5. Після встановлення П-подібної скоби 3 з фігурними упорами 6 або 7 та плоскою з'єднувальною планкою 5 з'єднувальний вузол металевого податливого кріплення із спецпрофілю затягують гайками 4 до зіткнення фігурних упорів 6 або 7 з зовнішньою частиною елементу кріплення із спецпрофілю внутрішнього 1. Робота з'єднувального вузла металевого податливого кріплення із спецпрофілю в податливому режимі здійснюється таким чином. Наявність фігурних упорів 6 або 7 протидіє вигинанню плоскої з'єднувальної планки з отворами 5, що забезпечує збільшення можливості первісного стиснення елементів кріплення 1 та 2, що призводить до підвищення стабільності роботи кріплення при зростанні навантаження на нього. 2 43111 Фіг. 1 Фіг. 2 3 43111 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
