Вібраційний змішувач

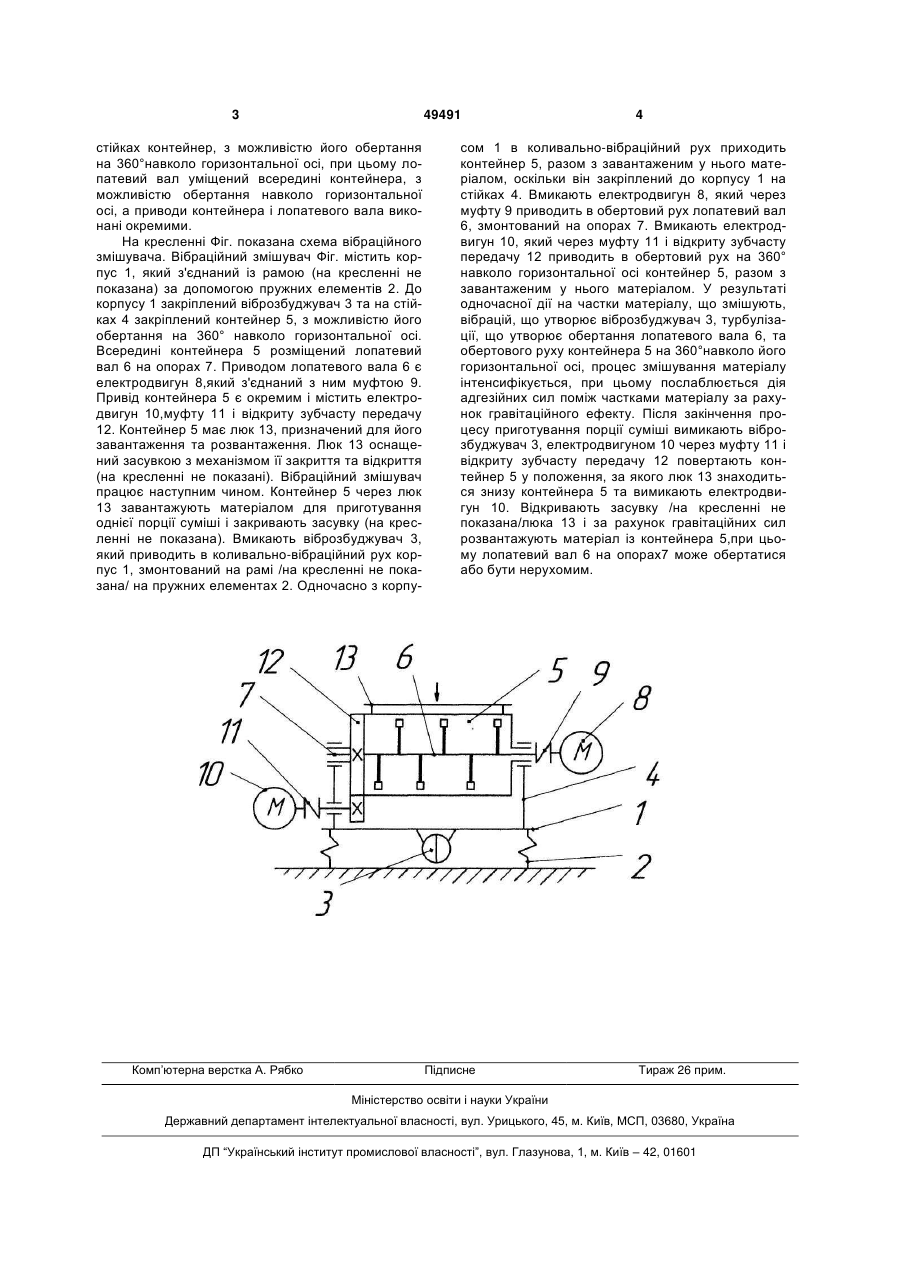

Вібраційний змішувач, що містить корпус, який з'єднаний із рамою за допомогою пружних елементів, закріплений на корпусі віброзбуджувач, лопатевий вал, розміщений на опорах всередині корпусу, привід обертового руху лопатевого вала, який відрізняється тим, що вібраційний змішувач містить закріплений до корпусу на стійках контейнер, з можливістю його обертання на 360° навколо горизонтальної осі, при цьому лопатевий вал розміщений всередині контейнера, з можливістю обертання навколо горизонтальної осі, а приводи контейнера і лопатевого вала виконані окремими. (19) (21) u200912911 (22) 14.12.2009 (24) 26.04.2010 (46) 26.04.2010, Бюл.№ 8, 2010 р. (72) ЦУРКАН ОЛЕГ ВАСИЛЬОВИЧ, ПАВЛЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, КЕСАРЧУК ІВАН МИХАЙЛОВИЧ, МЕЛЬНИК НАТАЛІЯ МИКОЛАЇВНА, НЕЧЕПОРЕНКО СЕРГІЙ АНАТОЛІЙОВИЧ (73) ЦУРКАН ОЛЕГ ВАСИЛЬОВИЧ, ПАВЛЕНКО ВОЛОДИМИР СЕРГІЙОВИЧ, КЕСАРЧУК ІВАН МИХАЙЛОВИЧ, МЕЛЬНИК НАТАЛІЯ МИКОЛАЇВНА, НЕЧЕПОРЕНКО СЕРГІЙ АНАТОЛІЙОВИЧ 3 49491 стійках контейнер, з можливістю його обертання на 360°навколо горизонтальної осі, при цьому лопатевий вал уміщений всередині контейнера, з можливістю обертання навколо горизонтальної осі, а приводи контейнера і лопатевого вала виконані окремими. На кресленні Фіг. показана схема вібраційного змішувача. Вібраційний змішувач Фіг. містить корпус 1, який з'єднаний із рамою (на кресленні не показана) за допомогою пружних елементів 2. До корпусу 1 закріплений віброзбуджувач 3 та на стійках 4 закріплений контейнер 5, з можливістю його обертання на 360° навколо горизонтальної осі. Всередині контейнера 5 розміщений лопатевий вал 6 на опорах 7. Приводом лопатевого вала 6 є електродвигун 8,який з'єднаний з ним муфтою 9. Привід контейнера 5 є окремим і містить електродвигун 10,муфту 11 і відкриту зубчасту передачу 12. Контейнер 5 має люк 13, призначений для його завантаження та розвантаження. Люк 13 оснащений засувкою з механізмом її закриття та відкриття (на кресленні не показані). Вібраційний змішувач працює наступним чином. Контейнер 5 через люк 13 завантажують матеріалом для приготування однієї порції суміші і закривають засувку (на кресленні не показана). Вмикають віброзбуджувач 3, який приводить в коливально-вібраційний рух корпус 1, змонтований на рамі /на кресленні не показана/ на пружних елементах 2. Одночасно з корпу Комп’ютерна верстка А. Рябко 4 сом 1 в коливально-вібраційний рух приходить контейнер 5, разом з завантаженим у нього матеріалом, оскільки він закріплений до корпусу 1 на стійках 4. Вмикають електродвигун 8, який через муфту 9 приводить в обертовий рух лопатевий вал 6, змонтований на опорах 7. Вмикають електродвигун 10, який через муфту 11 і відкриту зубчасту передачу 12 приводить в обертовий рух на 360° навколо горизонтальної осі контейнер 5, разом з завантаженим у нього матеріалом. У результаті одночасної дії на частки матеріалу, що змішують, вібрацій, що утворює віброзбуджувач 3, турбулізації, що утворює обертання лопатевого вала 6, та обертового руху контейнера 5 на 360°навколо його горизонтальної осі, процес змішування матеріалу інтенсифікується, при цьому послаблюється дія адгезійних сил поміж частками матеріалу за рахунок гравітаційного ефекту. Після закінчення процесу приготування порції суміші вимикають віброзбуджувач 3, електродвигуном 10 через муфту 11 і відкриту зубчасту передачу 12 повертають контейнер 5 у положення, за якого люк 13 знаходиться знизу контейнера 5 та вимикають електродвигун 10. Відкривають засувку /на кресленні не показана/люка 13 і за рахунок гравітаційних сил розвантажують матеріал із контейнера 5,при цьому лопатевий вал 6 на опорах7 може обертатися або бути нерухомим. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
