Спосіб вимірювання первинної напруги силового трансформатора на підстанції
Формула / Реферат
Спосіб вимірювання первинної напруги силового трансформатора на підстанції, що полягає у використанні вимірювальних перетворювачів напруги для зменшення напруги до значення зручного для безпосереднього підключення вимірювальних приладів і автоматики, який відрізняється тим, що вимірювання первинної напруги здійснюють шляхом додавання до вимірювальної вторинної напруги спаду напруги в силовому трансформаторі, який визначається за первинним та вторинним вимірювальними струмами, вторинною вимірювальною напругою та положенням відгалуження регулятора напруги.
Текст

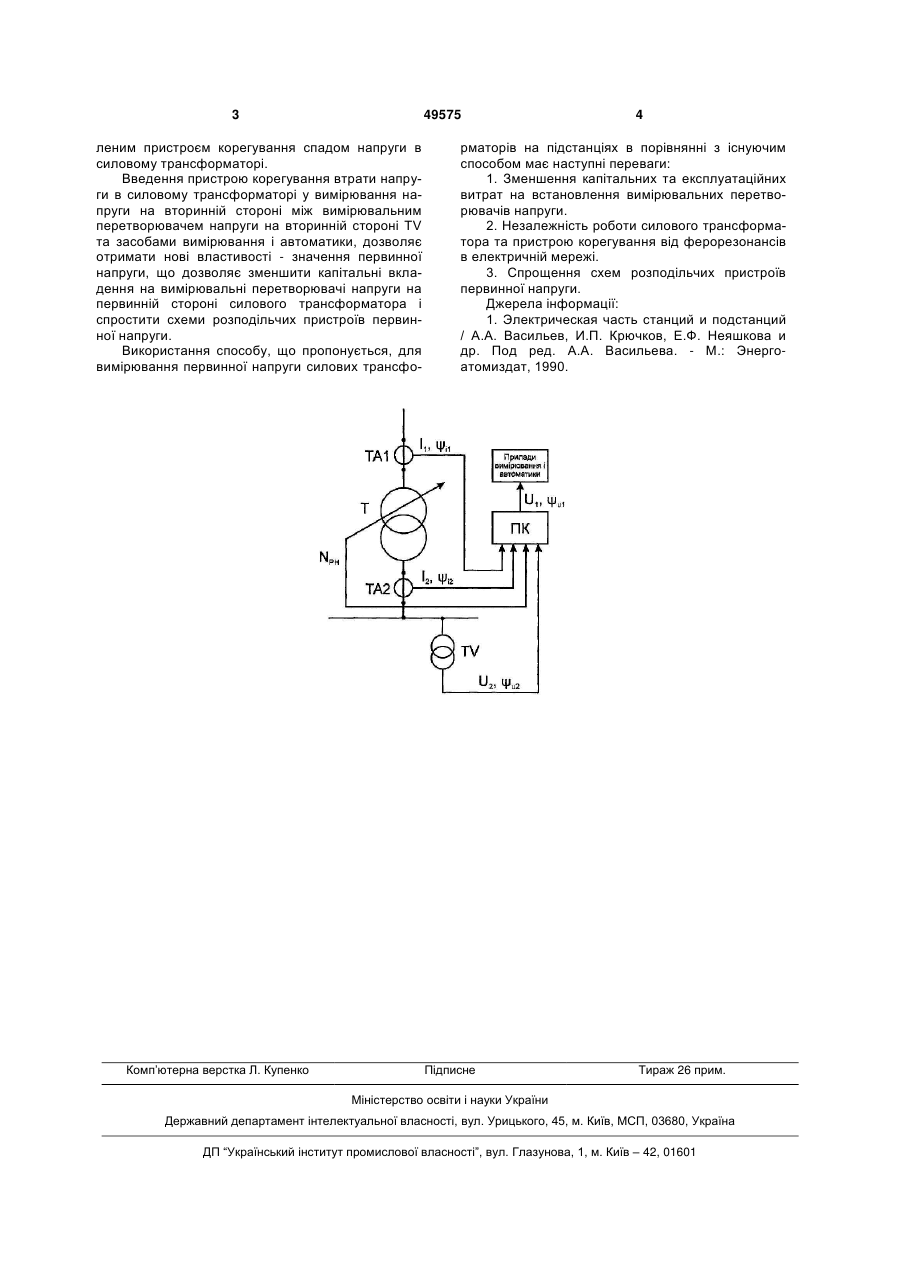

Спосіб вимірювання первинної напруги силового трансформатора на підстанції, що полягає у використанні вимірювальних перетворювачів на 3 49575 леним пристроєм корегування спадом напруги в силовому трансформаторі. Введення пристрою корегування втрати напруги в силовому трансформаторі у вимірювання напруги на вторинній стороні між вимірювальним перетворювачем напруги на вторинній стороні TV та засобами вимірювання і автоматики, дозволяє отримати нові властивості - значення первинної напруги, що дозволяє зменшити капітальні вкладення на вимірювальні перетворювачі напруги на первинній стороні силового трансформатора і спростити схеми розподільчих пристроїв первинної напруги. Використання способу, що пропонується, для вимірювання первинної напруги силових трансфо Комп’ютерна верстка Л. Купенко 4 рматорів на підстанціях в порівнянні з існуючим способом має наступні переваги: 1. Зменшення капітальних та експлуатаційних витрат на встановлення вимірювальних перетворювачів напруги. 2. Незалежність роботи силового трансформатора та пристрою корегування від ферорезонансів в електричній мережі. 3. Спрощення схем розподільчих пристроїв первинної напруги. Джерела інформації: 1. Электрическая часть станций и подстанций / А.А. Васильев, И.П. Крючков, Е.Ф. Неяшкова и др. Под ред. А.А. Васильева. - М.: Энергоатомиздат, 1990. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for measurement of primary voltage of power transformer at substation
Автори англійськоюKubkin Maksym Volodymyrovych
Назва патенту російськоюСпособ измерения первичного напряжения силового трансформатора на подстанции
Автори російськоюКубкин Максим Владимирович
МПК / Мітки
МПК: G01R 19/00
Мітки: силового, вимірювання, спосіб, підстанції, трансформатора, первинної, напруги
