Надульний пристрій

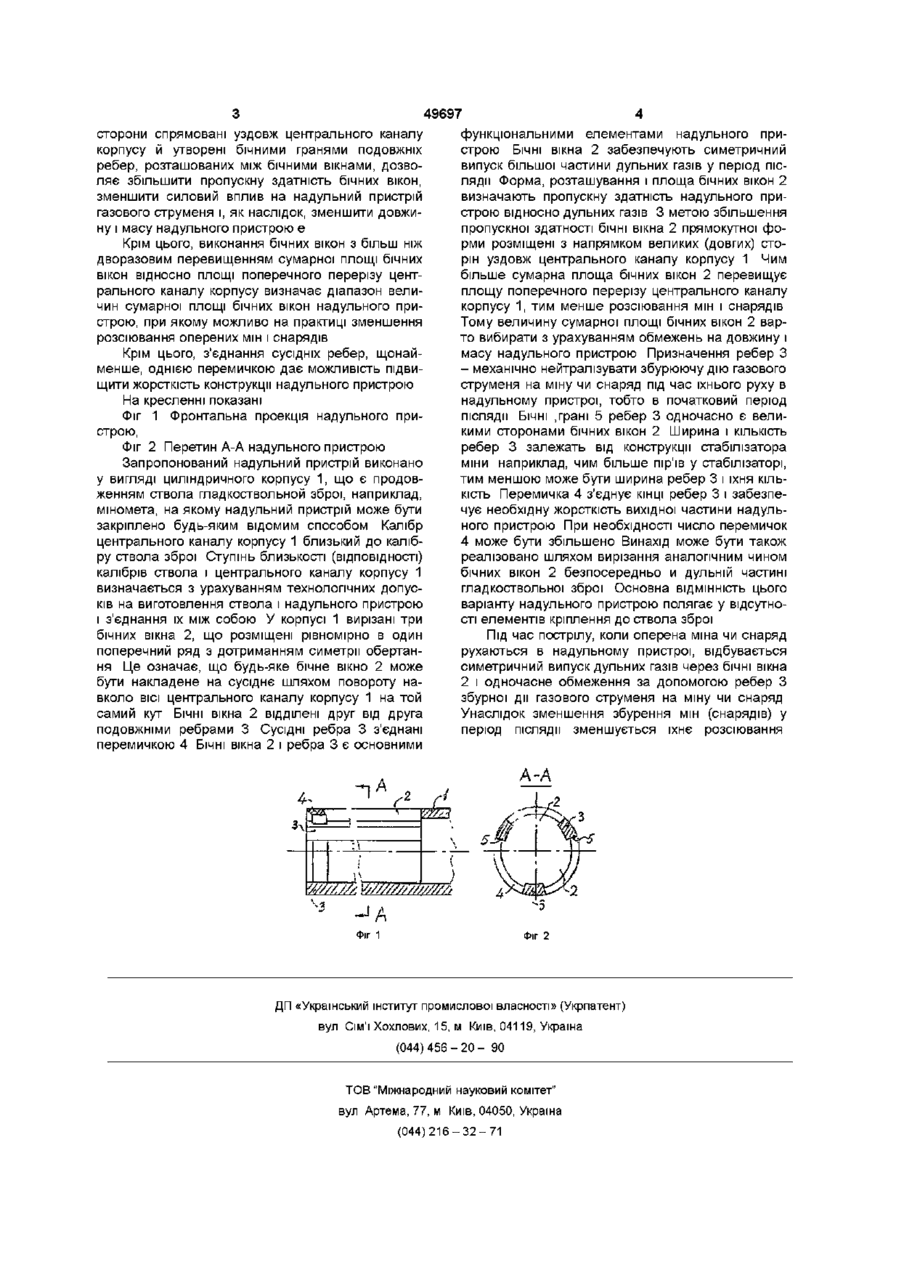

1 Надульний пристрій, що містить корпус з центральним каналом, бічними вікнами та елементи кріплення до ствола зброї на одному з КІНЦІВ корпусу, який відрізняється тим, що калібр центрального каналу корпусу виконано близьким до калібру ствола, а великі сторони бічних вікон спрямовані уздовж центрального каналу корпусу та утворені бічними гранями подовжніх ребер, розташованих між бічними вікнами 2 Надульний пристрій за п 1, який відрізняється тим, що сумарна площа бічних вікон, щонайменше, в два рази перевищує площу поперечного перерізу центрального каналу корпусу 3 Надульний пристрій за п 1, який відрізняється тим, що сусідні ребра з'єднані між собою, щонайменше, однією перемичкою Винахід належить до галузі, переважно, вогнепальної гладкоствольної зброї і може бути використаний для зменшення розсіювання при стрільбі опереними мінами, снарядами і кулями Найбільш близьким аналогом є дульне гальмо, що містить корпус з центральним каналом і бічними вікнами (каналами) щілинної форми, великі сторони яких розташовані поперек центрального каналу корпусу Дульне гальмо оснащено елементами кріплення до ствола зброї на одному з його КІНЦІВ [Проектування ракетних і ствольних систем Під ред проф Б В Орлова - М Машинобудування, 1974 -С 189-190] Прототип призначено для нарізної зброї і виконано з калібром центрального каналу, який є більшим від калібру ствола зброї Прототип не виконує направляючу функцію ствола зброї через відсутність механічних зв'язків з мінами і снарядами під час руху останніх у дульному гальмі Тому прототип не може бути використано для зменшення розсіювання при стрільбі з гладкоствольної зброї шляхом обмеження початкового збурення мін і снарядів під час випуску дульних газів через бічні вікна Крім цього, поперечне розташування бічних вікон знижує їхню пропускну здатність стосовно дульних газів і веде до збільшення силового впливу газового струменя на дульне гальмо надати надульному пристрою нову властивість, а саме - здатність .обмежувати початкове збурення мін (снарядів) під час випуску дульних газів через бічні вікна і, як наслідок, зменшити розсіювання при стрільбі опереними мінами і снарядами Поставлена задача досягається тим, що надульний пристрій, який містить корпус з центральним каналом, бічними вікнами й елементи кріплення до ствола зброї на одному з КІНЦІВ корпусу, виконано таким чином, що калібр центрального каналу корпусу близький до калібру ствола, а великі сторони бічних віко спрямовані уздовж центрального каналу корпусу й утворені бічними гранями подовжніх ребер, розташованих між бічними вікнами Крім цього, сумарна площа бічних вікон може, щонайменше, в два рази перевищувати площу поперечного перерізу центрального каналу корпусу Додатково сусідні ребра можуть бути з'єднані між собою, щонайменше, однією перемичкою Виконання надульного пристрою, який містить корпус з центральним каналом, бічними вікнами й елементи кріплення до ствола зброї на одному з КІНЦІВ корпусу, таким чином, що калібр центрального каналу корпусу близький до калібру ствола зброї, дозволяє досягти нового технічного результату, а саме - зменшити розсіювання при стрільбі опереними мінами і снарядами шляхом обмеження початкового збурення під час випуску дульних газів через бічні вікна При цьому, розміщення бічних вікон на корпусі таким чином, що їхні великі В основу винаходу поставлено задачу удосконалення прототипу шляхом зменшення калібру центрального каналу його корпусу і збільшення пропускної здатності бічних вікон, що дозволить 1 (О 49697 функціональними елементами надульного присторони спрямовані уздовж центрального каналу строю БІЧНІ вікна 2 забезпечують симетричний корпусу й утворені бічними гранями подовжніх випуск більшої частини дульних газів у період пісребер, розташованих між бічними вікнами, дозволядії Форма, розташування і площа бічних вікон 2 ляє збільшити пропускну здатність бічних вікон, визначають пропускну здатність надульного призменшити силовий вплив на надульний пристрій строю відносно дульних газів 3 метою збільшення газового струменя і, як наслідок, зменшити довжипропускної здатності бічні вікна 2 прямокутної фону і масу надульного пристрою є рми розміщені з напрямком великих (довгих) стоКрім цього, виконання бічних вікон з більш ніж рін уздовж центрального каналу корпусу 1 Чим дворазовим перевищенням сумарної площі бічних більше сумарна площа бічних вікон 2 перевищує вікон відносно площі поперечного перерізу центплощу поперечного перерізуцентрального каналу рального каналу корпусу визначає діапазон великорпусу 1, тим менше розсіювання мін і снарядів чин сумарної площі бічних вікон надульного приТому величину сумарної площі бічних вікон 2 варстрою, при якому можливо на практиці зменшення то вибирати з урахуванням обмежень на довжину і розсіювання оперених мін і снарядів масу надульного пристрою Призначення ребер З Крім цього, з'єднання сусідніх ребер, щонай- механічно нейтралізувати збурюючу дію газового менше, однією перемичкою дає можливість підвиструменя на міну чи снаряд під час їхнього руху в щити жорсткість конструкції надульного пристрою надульному пристрої, тобто в початковий період На кресленні показані післядії БІЧНІ ,грані 5 ребер 3 одночасно є велиФіг 1 Фронтальна проекція надульного прикими сторонами бічних вікон 2 Ширина і КІЛЬКІСТЬ строю, ребер 3 залежать від конструкції стабілізатора Фіг 2 Перетин А-А надульного пристрою міни наприклад, чим більше пір'їв у стабілізаторі, Запропонований надульний пристрій виконано тим меншою може бути ширина ребер 3 і їхня КІЛЬу вигляді циліндричного корпусу 1, що є продовКІСТЬ Перемичка 4 з'єднує КІНЦІ ребер 3 і забезпеженням ствола гладкоствольной зброї, наприклад, чує необхідну жорсткість вихідної частини надульміномета, на якому надульний пристрій може бути ного пристрою При необхідності число перемичок закріплено будь-яким відомим способом Калібр 4 може бути збільшено Винахід може бути також центрального каналу корпусу 1 близький до калібреалізовано шляхом вирізання аналогічним чином ру ствола зброї Ступінь близькості (ВІДПОВІДНОСТІ) бічних вікон 2 безпосередньо и дульній частині калібрів ствола і центрального каналу корпусу 1 гладкоствольної зброї Основна ВІДМІННІСТЬ ЦЬОГО визначається з урахуванням технологічних допусваріанту надульного пристрою полягає у відсутноків на виготовлення ствола і надульного пристрою сті елементів кріплення до ствола зброї і з'єднання їх між собою У корпусі 1 вирізані три бічних вікна 2, що розміщені рівномірно в один Під час пострілу, коли оперена міна чи снаряд поперечний ряд з дотриманням симетрії обертанрухаються в надульному пристрої, відбувається ня Це означає, що будь-яке бічне вікно 2 може симетричний випуск дульних газів через бічні вікна бути накладене на сусіднє шляхом повороту на2 і одночасне обмеження за допомогою ребер З вколо ВІСІ центрального каналу корпусу 1 на той збурної дії газового струменя на міну чи снаряд самий кут БІЧНІ вікна 2 відділені друг від друга Унаслідок зменшення збурення мін (снарядів) у подовжніми ребрами 3 Сусідні ребра 3 з'єднані період післядії зменшується їхнє розсіювання перемичкою 4 БІЧНІ вікна 2 і ребра 3 є основними A > А-А Ґ \\
