Боєприпас для міномета

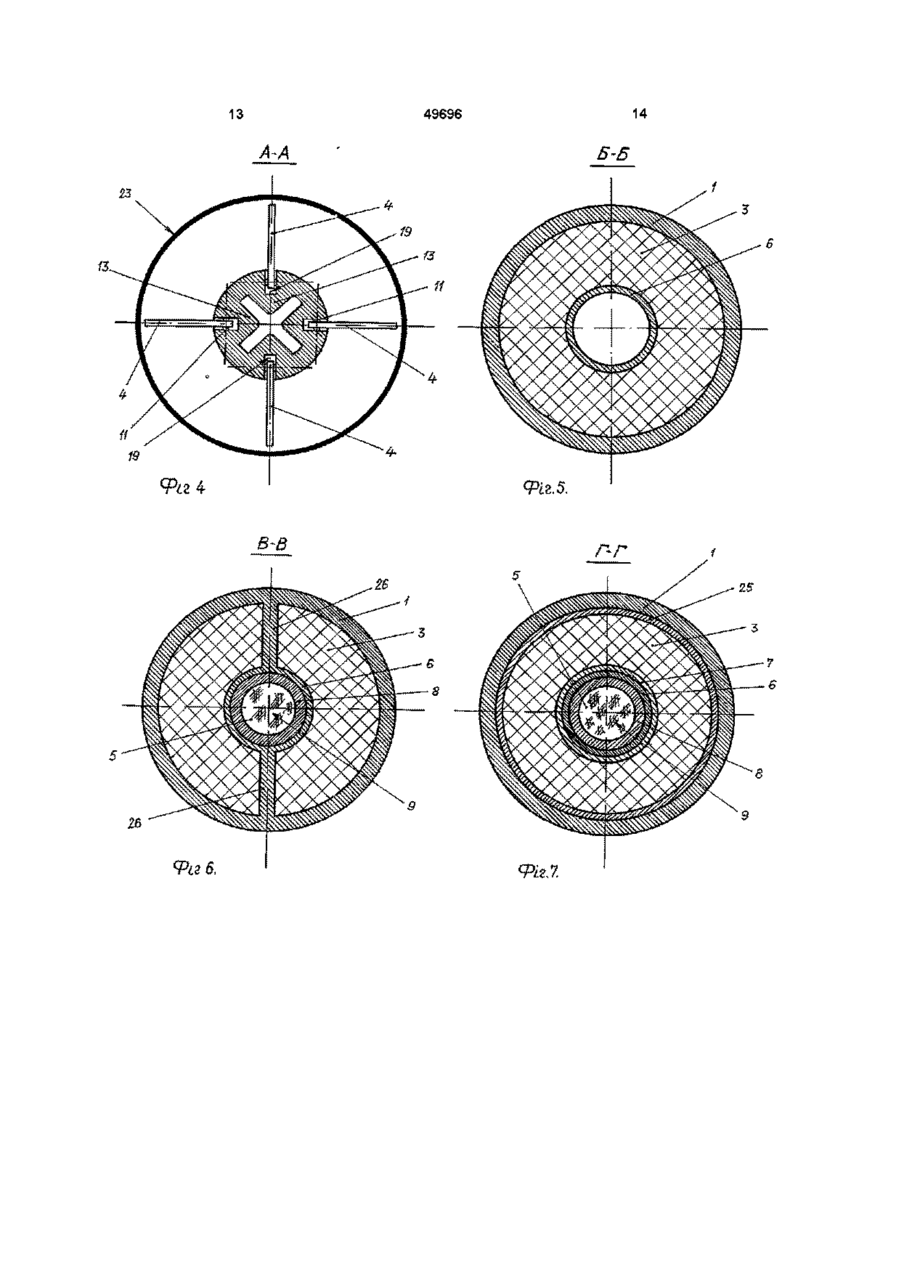

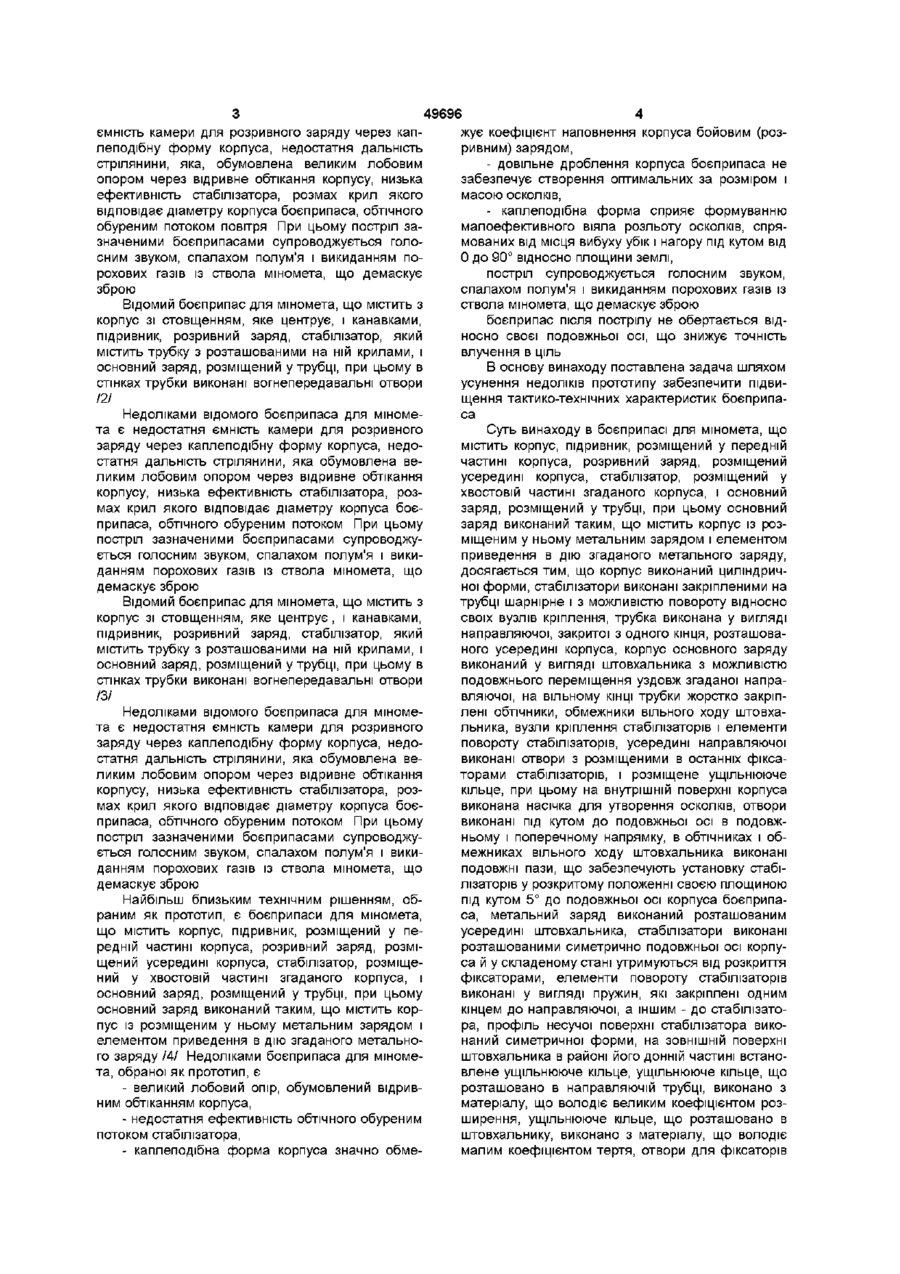

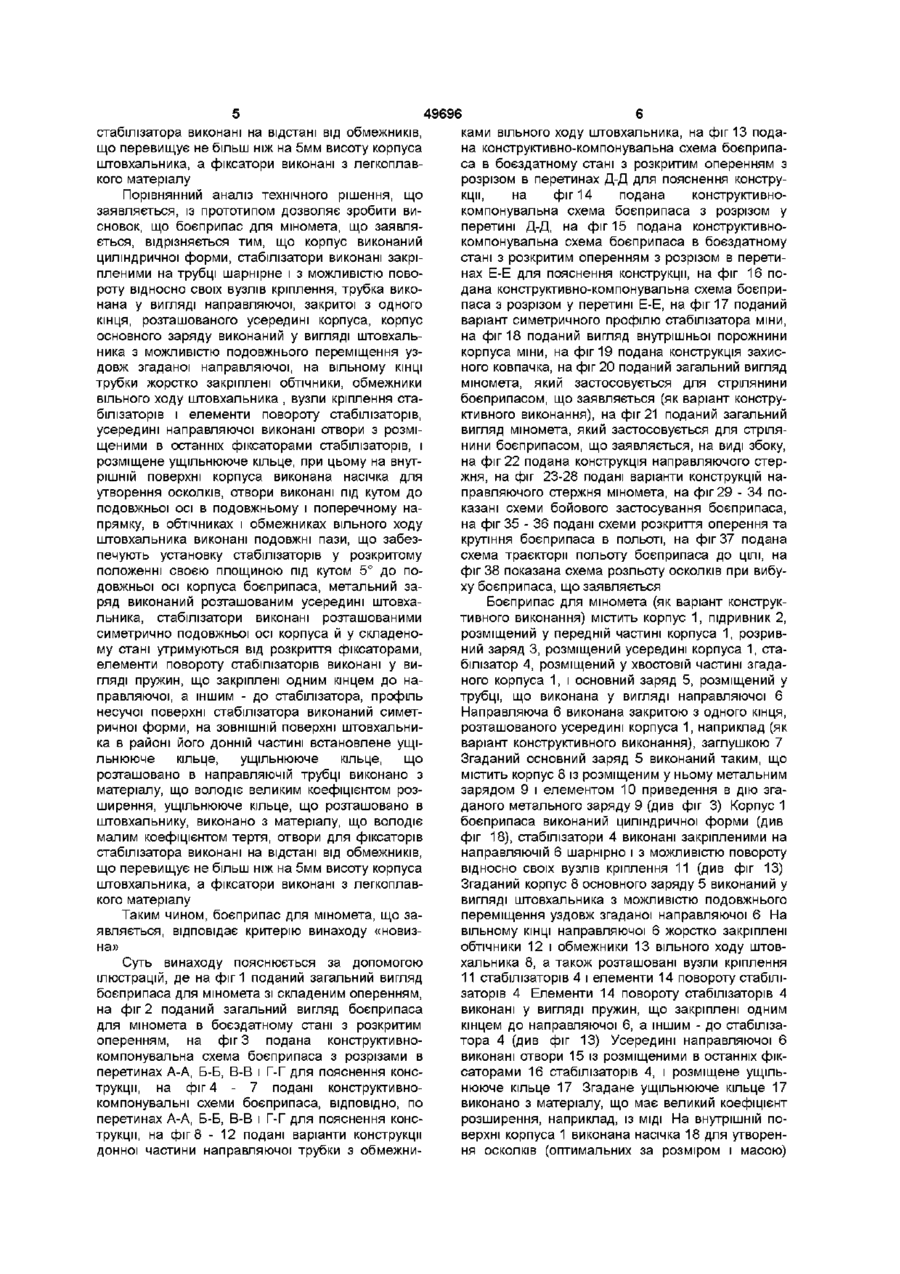

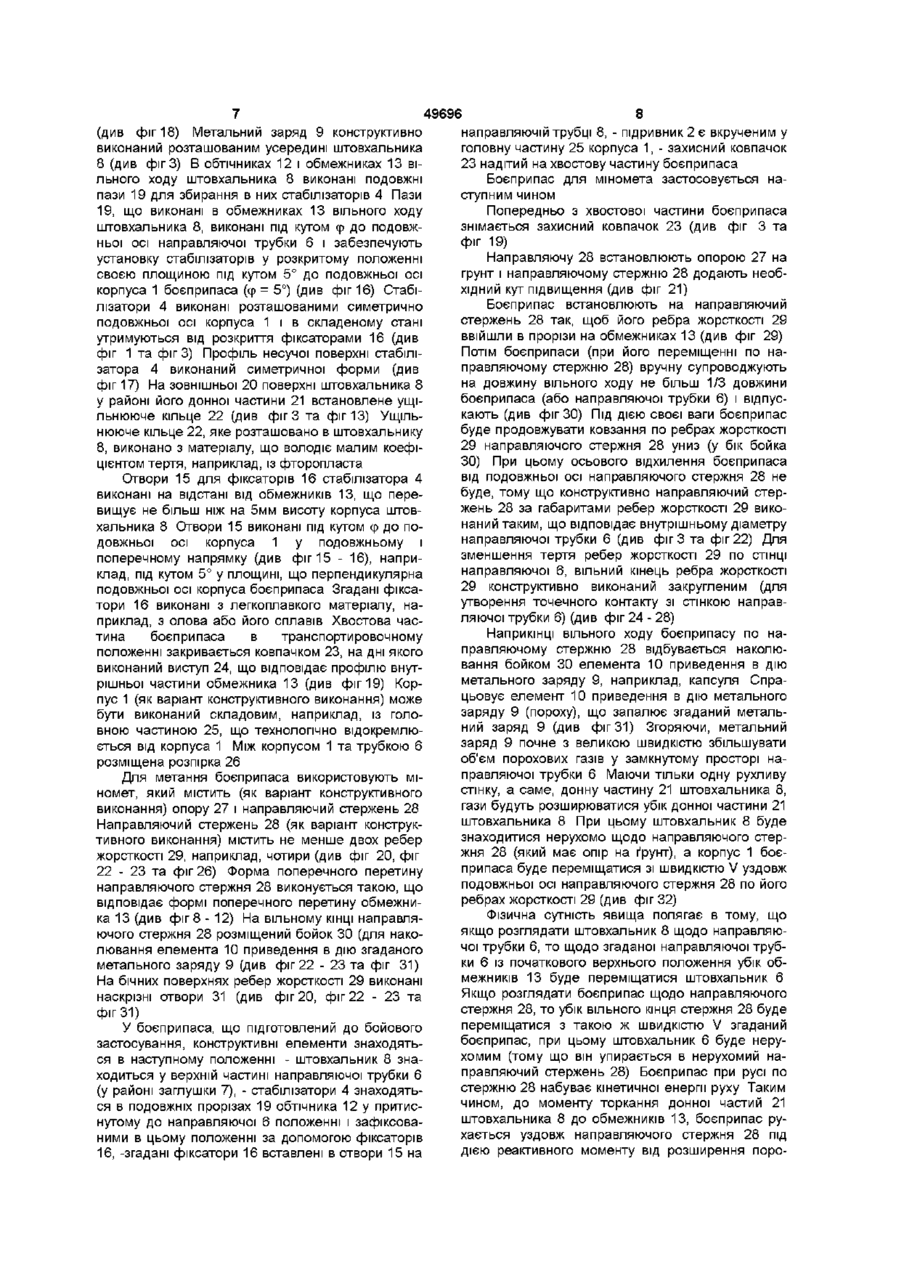

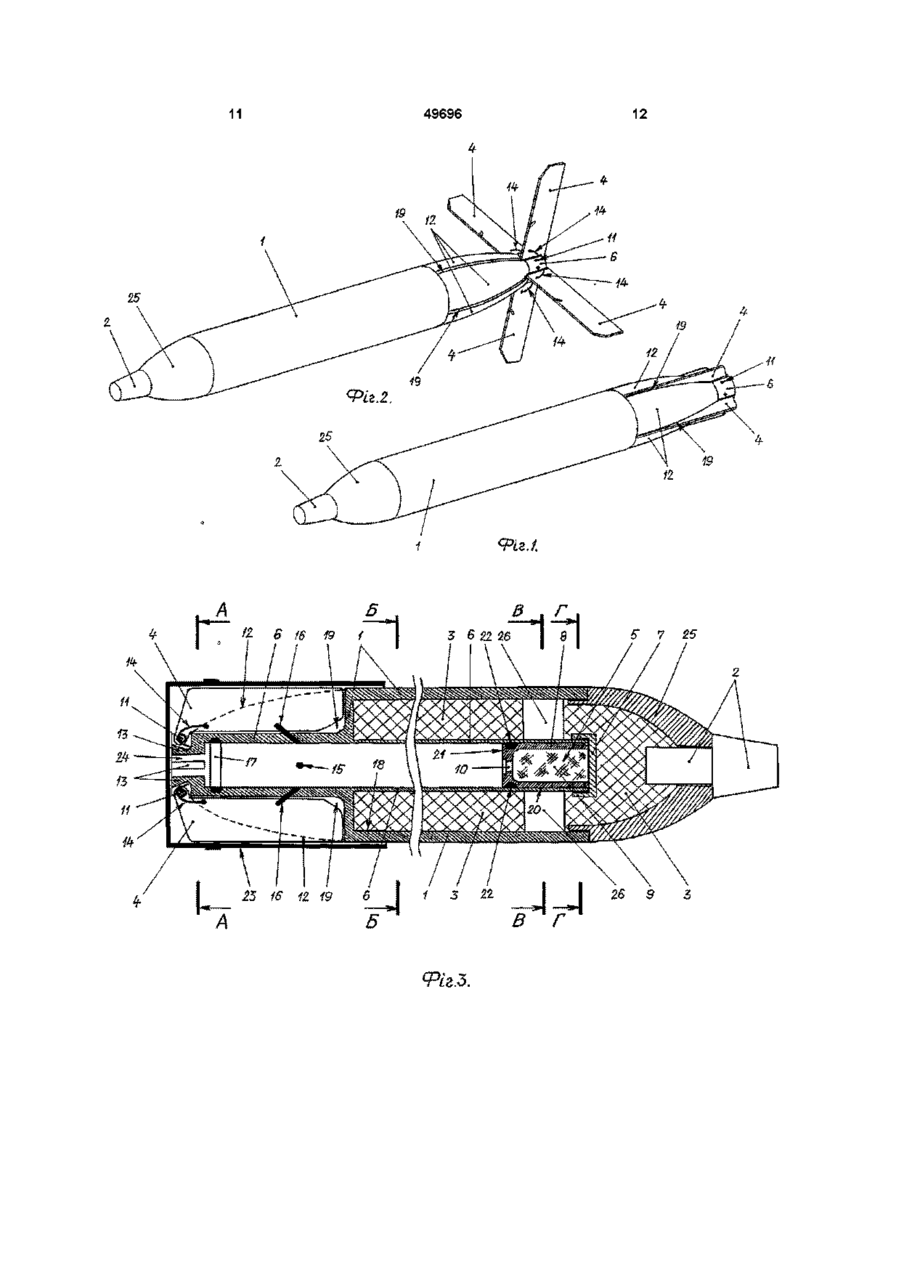

1 Боєприпас для міномета, що містить корпус, зривник, розміщений у передній частині корпусу, розривний заряд, розміщений усередині корпусу, стабілізатор, розміщений у хвостовій частині згаданого корпусу, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду, який відрізняється тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірно і з можливістю повороту відносно своїх вузлів кріплення, трубка виконана як напрямна, закрита з одного кінця, розташованого усередині корпусу, корпус основного заряду виконаний як штовхач з можливістю подовжнього переміщення уздовж згаданої напрямної, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежувачі вільного ходу штовхача, вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині напрямної виконані отвори з розміщеними в них фіксаторами стабілізаторів і ущільнюючим кільцем, при цьому на внутрішній поверхні корпусу виконана насічка для утворення осколків, отвори виконані під кутом до подовжньої осі в подовжньому і поперечному напрямках, в обтічниках і обмежувачах вільного ходу штовхача виконані подовжні пази, що забезпечують установлення стабілізаторів у розкритому положенні своєю площиною під кутом 5° до подовжньої осі корпусу боєприпаса, а метальний заряд розташований усередині штовхача 2 Боєприпас для міномета за п 1, який відрізняється тим, що стабілізатори розташовані симетрично подовжній осі корпусу 3 Боєприпас для міномета за п 1, який відрізняється тим, що стабілізатори в складеному стані утримуються від розкриття фіксаторами 4 Боєприпас для міномета за п 1, який відрізняється тим, що елементи повороту стабілізаторів виконані як пружини, що закріплені одним кінцем до напрямної, а іншим - до стабілізатора 5 Боєприпас для міномета за пп 1,3 - 5, який відрізняється тим, що профіль несучої поверхні стабілізатора має симетричну форму 6 Боєприпас для міномета за п 1, який відрізняється тим, що на ЗОВНІШНІЙ поверхні штовхача в ДІЛЯНЦІ його донної частини встановлене ущільнююче кільце 7 Боєприпас для міномета за пп 1,7, який відрізняється тим, що ущільнююче кільце, яке розташоване в напрямній трубці, виконане з матеріалу, який має великий коефіцієнт розширення, а ущільнююче кільце, яке розташоване в штовхачі, виконане з матеріалу, який має малий коефіцієнт тертя 8 Боєприпас для міномета за п 1, який відрізняється тим, що отвори для фіксаторів стабілізатора виконані на відстані від обмежників, яка перевищує не більше ніж на 5 мм висоту корпусу штовхача 9 Боєприпас для міномета за пп 1,4,9, який відрізняється тим, що фіксатори виконані з легкоплавкого матеріалу Винахід відноситься до галузі озброєння, зокрема, до боєприпасів, а саме, до боєприпасів для мінометів Відомий боєприпас для міномета, що містить корпус із стовщенням, що центрує, і канавками для зменшення прориву порохових газів, запальний стакан, розривної заряд, стабілізатор, розташований у хвостовій частині корпуса, що містить трубку і крила, і хвостовий патрон /1/ Недоліками відомого боєприпаса є недостатні (О (О ємність камери для розривного заряду через каплеподібну форму корпуса, недостатня дальність стрілянини, яка, обумовлена великим лобовим опором через відривне обтікання корпусу, низька ефективність стабілізатора, розмах крил якого відповідає діаметру корпуса боєприпаса, обтічного обуреним потоком повітря При цьому постріл зазначеними боєприпасами супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю Відомий боєприпас для міномета, що містить з корпус зі стовщенням, яке центрує, і канавками, підривник, розривний заряд, стабілізатор, який містить трубку з розташованими на ній крилами, і основний заряд, розміщений у трубці, при цьому в стінках трубки виконані вогнепередавальні отвори 121 Недоліками відомого боєприпаса для міномета є недостатня ємність камери для розривного заряду через каплеподібну форму корпуса, недостатня дальність стрілянини, яка обумовлена великим лобовим опором через відривне обтікання корпусу, низька ефективність стабілізатора, розмах крил якого відповідає діаметру корпуса боєприпаса, обтічного обуреним потоком При цьому постріл зазначеними боєприпасами супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю Відомий боєприпас для міномета, що містить з корпус зі стовщенням, яке центрує , і канавками, підривник, розривний заряд, стабілізатор, який містить трубку з розташованими на ній крилами, і основний заряд, розміщений у трубці, при цьому в стінках трубки виконані вогнепередавальні отвори /З/ Недоліками відомого боєприпаса для міномета є недостатня ємність камери для розривного заряду через каплеподібну форму корпуса, недостатня дальність стрілянини, яка обумовлена великим лобовим опором через відривне обтікання корпусу, низька ефективність стабілізатора, розмах крил якого відповідає діаметру корпуса боєприпаса, обтічного обуреним потоком При цьому постріл зазначеними боєприпасами супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю Найбільш близьким технічним рішенням, обраним як прототип, є боєприпаси для міномета, що містить корпус, підривник, розміщений у передній частині корпуса, розривний заряд, розміщений усередині корпуса, стабілізатор, розміщений у хвостовій частині згаданого корпуса, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду /4/ Недоліками боєприпаса для міномета, обраної як прототип, є - великий лобовий опір, обумовлений відривним обтіканням корпуса, - недостатня ефективність обтічного обуреним потоком стабілізатора, - каплеподібна форма корпуса значно обме 49696 жує коефіцієнт наповнення корпуса бойовим (розривним) зарядом, - довільне дроблення корпуса боєприпаса не забезпечує створення оптимальних за розміром і масою осколків, - каплеподібна форма сприяє формуванню малоефективного віяла розльоту осколків, спрямованих від місця вибуху убік і нагору під кутом від 0 до 90° відносно площини землі, постріл супроводжується голосним звуком, спалахом полум'я і викиданням порохових газів із ствола міномета, що демаскує зброю боєприпас після пострілу не обертається відносно своєї подовжньої осі, що знижує точність влучення в ціль В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити підвищення тактико-технічних характеристик боєприпаса Суть винаходу в боєприпасі для міномета, що містить корпус, підривник, розміщений у передній частині корпуса, розривний заряд, розміщений усередині корпуса, стабілізатор, розміщений у хвостовій частині згаданого корпуса, і основний заряд, розміщений у трубці, при цьому основний заряд виконаний таким, що містить корпус із розміщеним у ньому метальним зарядом і елементом приведення в дію згаданого метального заряду, досягається тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірне і з можливістю повороту відносно своїх вузлів кріплення, трубка виконана у вигляді направляючої, закритої з одного кінця, розташованого усередині корпуса, корпус основного заряду виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежники вільного ходу штовхальника, вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині направляючої виконані отвори з розміщеними в останніх фіксаторами стабілізаторів, і розміщене ущільнююче кільце, при цьому на внутрішній поверхні корпуса виконана насічка для утворення осколків, отвори виконані під кутом до подовжньої осі в подовжньому і поперечному напрямку, в обтічниках і обмежниках вільного ходу штовхальника виконані подовжні пази, що забезпечують установку стабілізаторів у розкритому положенні своєю площиною під кутом 5° до подовжньої осі корпуса боєприпаса, метальний заряд виконаний розташованим усередині штовхальника, стабілізатори виконані розташованими симетрично подовжньої осі корпуса й у складеному стані утримуються від розкриття фіксаторами, елементи повороту стабілізаторів виконані у вигляді пружин, які закріплені одним кінцем до направляючої, а іншим - до стабілізатора, профіль несучої поверхні стабілізатора виконаний симетричної форми, на ЗОВНІШНІЙ поверхні штовхальника в районі його донній частині встановлене ущільнююче кільце, ущільнююче кільце, що розташовано в направляючій трубці, виконано з матеріалу, що володіє великим коефіцієнтом розширення, ущільнююче кільце, що розташовано в штовхальнику, виконано з матеріалу, що володіє малим коефіцієнтом тертя, отвори для фіксаторів 49696 стабілізатора виконані на відстані від обмежників, що перевищує не більш ніж на 5мм висоту корпуса штовхальника, а фіксатори виконані з легкоплавкого матеріалу Порівнянний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що боєприпас для міномета, що заявляється, відрізняється тим, що корпус виконаний циліндричної форми, стабілізатори виконані закріпленими на трубці шарнірне і з можливістю повороту відносно своїх вузлів кріплення, трубка виконана у вигляді направляючої, закритої з одного кінця, розташованого усередині корпуса, корпус основного заряду виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої, на вільному КІНЦІ трубки жорстко закріплені обтічники, обмежники вільного ходу штовхальника , вузли кріплення стабілізаторів і елементи повороту стабілізаторів, усередині направляючої виконані отвори з розміщеними в останніх фіксаторами стабілізаторів, і розміщене ущільнююче кільце, при цьому на внутрішній поверхні корпуса виконана насічка для утворення осколків, отвори виконані під кутом до подовжньої осі в подовжньому і поперечному напрямку, в обтічниках і обмежниках вільного ходу штовхальника виконані подовжні пази, що забезпечують установку стабілізаторів у розкритому положенні своєю площиною під кутом 5° до подовжньої осі корпуса боєприпаса, метальний заряд виконаний розташованим усередині штовхальника, стабілізатори виконані розташованими симетрично подовжньої осі корпуса й у складеному стані утримуються від розкриття фіксаторами, елементи повороту стабілізаторів виконані у вигляді пружин, що закріплені одним кінцем до направляючої, а іншим - до стабілізатора, профіль несучої поверхні стабілізатора виконаний симетричної форми, на ЗОВНІШНІЙ поверхні штовхальни ка в районі його донній частині встановлене ущільнююче кільце, ущільнююче кільце, що розташовано в направляючій трубці виконано з матеріалу, що володіє великим коефіцієнтом розширення, ущільнююче кільце, що розташовано в штовхальнику, виконано з матеріалу, що володіє малим коефіцієнтом тертя, отвори для фіксаторів стабілізатора виконані на відстані від обмежників, що перевищує не більш ніж на 5мм висоту корпуса штовхальника, а фіксатори виконані з легкоплавкого матеріалу Таким чином, боєприпас для міномета, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 поданий загальний вигляд боєприпаса для міномета зі складеним оперенням, на фіг 2 поданий загальний вигляд боєприпаса для міномета в боєздатному стані з розкритим оперенням, на фіг 3 подана конструктивнокомпонувальна схема боєприпаса з розрізами в перетинах А-А, Б-Б, В-В і Г-Г для пояснення конструкції, на фіг 4 - 7 подані конструктивнокомпонувальні схеми боєприпаса, ВІДПОВІДНО, ПО перетинах А-А, Б-Б, В-В і Г-Г для пояснення конструкції, на фіг 8 - 12 подані варіанти конструкції донної частини направляючої трубки з обмежни 6 ками вільного ходу штовхальника, на фіг 13 подана конструктивно-компонувальна схема боєприпаса в боєздатному стані з розкритим оперенням з розрізом в перетинах Д-Д для пояснення конструкції, на фіг 14 подана конструктивнокомпонувальна схема боєприпаса з розрізом у перетині Д-Д, на фіг 15 подана конструктивнокомпонувальна схема боєприпаса в боєздатному стані з розкритим оперенням з розрізом в перетинах Е-Е для пояснення конструкції, на фіг 16 подана конструктивно-компонувальна схема боєприпаса з розрізом у перетині Е-Е, на фіг 17 поданий варіант симетричного профілю стабілізатора міни, на фіг 18 поданий вигляд внутрішньої порожнини корпуса міни, на фіг 19 подана конструкція захисного ковпачка, на фіг 20 поданий загальний вигляд міномета, який застосовується для стрілянини боєприпасом, що заявляється (як варіант конструктивного виконання), на фіг 21 поданий загальний вигляд міномета, який застосовується для стрілянини боєприпасом, що заявляється, на виді збоку, на фіг 22 подана конструкція направляючого стержня, на фіг 23-28 подані варіанти конструкцій направляючого стержня міномета, на фіг 29 - 34 показані схеми бойового застосування боєприпаса, на фіг 35 - 36 подані схеми розкриття оперення та крутіння боєприпаса в польоті, на фіг 37 подана схема траєкторії польоту боєприпаса до ЦІЛІ, на фіг 38 показана схема розльоту осколків при вибуху боєприпаса, що заявляється Боєприпас для міномета (як варіант конструктивного виконання) містить корпус 1, підривник 2, розміщений у передній частині корпуса 1, розривний заряд 3, розміщений усередині корпуса 1, стабілізатор 4, розміщений у хвостовій частині згаданого корпуса 1, і основний заряд 5, розміщений у трубці, що виконана у вигляді направляючої 6 Направляюча 6 виконана закритою з одного кінця, розташованого усередині корпуса 1, наприклад (як варіант конструктивного виконання), заглушкою 7 Згаданий основний заряд 5 виконаний таким, що містить корпус 8 із розміщеним у ньому метальним зарядом 9 і елементом 10 приведення в дію згаданого метального заряду 9 (див фіг 3) Корпус 1 боєприпаса виконаний циліндричної форми (див фіг 18), стабілізатори 4 виконані закріпленими на направляючій 6 шарнірно і з можливістю повороту відносно своїх вузлів кріплення 11 (див фіг 13) Згаданий корпус 8 основного заряду 5 виконаний у вигляді штовхальника з можливістю подовжнього переміщення уздовж згаданої направляючої 6 На вільному КІНЦІ направляючої 6 жорстко закріплені обтічники 12 і обмежники 13 вільного ходу штовхальника 8, а також розташовані вузли кріплення 11 стабілізаторів 4 і елементи 14 повороту стабілізаторів 4 Елементи 14 повороту стабілізаторів 4 виконані у вигляді пружин, що закріплені одним кінцем до направляючої 6, а іншим - до стабілізатора 4 (див фіг 13) Усередині направляючої 6 виконані отвори 15 із розміщеними в останніх фіксаторами 16 стабілізаторів 4, і розміщене ущільнююче кільце 17 Згадане ущільнююче кільце 17 виконано з матеріалу, що має великий коефіцієнт розширення, наприклад, із МІДІ На внутрішній поверхні корпуса 1 виконана насічка 18 для утворення осколків (оптимальних за розміром і масою) 49696 8 направляючій трубці 8, - підривник 2 є вкрученим у головну частину 25 корпуса 1, - захисний ковпачок 23 надітий на хвостову частину боєприпаса Боєприпас для міномета застосовується наступним чином Попередньо з хвостової частини боєприпаса знімається захисний ковпачок 23 (див фіг 3 та фіг 19) Направляючу 28 встановлюють опорою 27 на грунт і направляючому стержню 28 додають необхідний кут підвищення (див фіг 21) Боєприпас встановлюють на направляючий стержень 28 так, щоб його ребра жорсткості 29 ввійшли в прорізи на обмежниках 13 (див фіг 29) Потім боєприпаси (при його переміщенні по направляючому стержню 28) вручну супроводжують на довжину вільного ходу не більш 1/3 довжини боєприпаса (або направляючої трубки 6) і відпускають (див фіг ЗО) Під ДІЄЮ своєї ваги боєприпас буде продовжувати ковзання по ребрах жорсткості 29 направляючого стержня 28 униз (у бік бойка ЗО) При цьому осьового відхилення боєприпаса від подовжньої осі направляючого стержня 28 не Отвори 15 для фіксаторів 16 стабілізатора 4 буде, тому що конструктивно направляючий стервиконані на відстані від обмежників 13, що пережень 28 за габаритами ребер жорсткості 29 виковищує не більш ніж на 5мм висоту корпуса штовнаний таким, що відповідає внутрішньому діаметру хальника 8 Отвори 15 виконані під кутом е до пор направляючої трубки 6 (див фіг 3 та фіг 22) Для довжньої осі корпуса 1 у подовжньому і зменшення тертя ребер жорсткості 29 по СТІНЦІ поперечному напрямку (див фіг 15 - 16), напринаправляючої 6, вільний кінець ребра жорсткості клад, під кутом 5° у площині, що перпендикулярна 29 конструктивно виконаний закругленим (для подовжньої осі корпуса боєприпаса Згадані фіксаутворення точечного контакту зі стінкою направтори 16 виконані з легкоплавкого матеріалу, наляючої трубки 6) (див фіг 24 - 28) приклад, з олова або його сплавів Хвостова час(див фіг 18) Метальний заряд 9 конструктивно виконаний розташованим усередині штовхальника 8 (див фігЗ) В обтічниках 12 і обмежниках 13 вільного ходу штовхальника 8 виконані подовжні пази 19 для збирання в них стабілізаторів 4 Пази 19, що виконані в обмежниках 13 вільного ходу штовхальника 8, виконані під кутом е до подовжр ньої осі направляючої трубки 6 і забезпечують установку стабілізаторів у розкритому положенні своєю площиною під кутом 5° до подовжньої осі корпуса 1 боєприпаса (ер = 5°) (див фіг 16) Стабілізатори 4 виконані розташованими симетрично подовжньої осі корпуса 1 і в складеному стані утримуються від розкриття фіксаторами 16 (див фіг 1 та фігЗ) Профіль несучої поверхні стабілізатора 4 виконаний симетричної форми (див фіг 17) На зовнішньої 20 поверхні штовхальника 8 у районі його донної частини 21 встановлене ущільнююче кільце 22 (див фіг 3 та фіг 13) Ущільнююче кільце 22, яке розташовано в штовхальнику 8, виконано з матеріалу, що володіє малим коефіцієнтом тертя, наприклад, із фторопласта тина боєприпаса в транспортировочному положенні закривається ковпачком 23, на дні якого виконаний виступ 24, що відповідає профілю внутрішньої частини обмежника 13 (див фіг 19) Корпус 1 (як варіант конструктивного виконання) може бути виконаний складовим, наприклад, із головною частиною 25, що технологічно відокремлюється від корпуса 1 Між корпусом 1 та трубкою 6 розміщена розпірка 26 Для метання боєприпаса використовують міномет, який містить (як варіант конструктивного виконання) опору 27 і направляючий стержень 28 Направляючий стержень 28 (як варіант конструктивного виконання) містить не менше двох ребер жорсткості 29, наприклад, чотири (див фіг 20, фіг 22 - 23 та фіг 26) Форма поперечного перетину направляючого стержня 28 виконується такою, що відповідає формі поперечного перетину обмежника 13 (див фіг 8-12) На вільному КІНЦІ направляючого стержня 28 розміщений бойок ЗО (для наколювання елемента 10 приведення в дію згаданого метального заряду 9 (див фіг 22 - 23 та фіг 31) На бічних поверхнях ребер жорсткості 29 виконані наскрізні отвори 31 (див фіг 20, фіг 22 - 23 та фіг 31) У боєприпаса, що підготовлений до бойового застосування, конструктивні елементи знаходяться в наступному положенні - штовхальник 8 знаходиться у верхній частині направляючої трубки 6 (у районі заглушки 7), - стабілізатори 4 знаходяться в подовжніх прорізах 19 обтічника 12 у притиснутому до направляючої 6 положенні і зафіксованими в цьому положенні за допомогою фіксаторів 16, -згадані фіксатори 16 вставлені в отвори 15 на Наприкінці вільного ходу боєприпасу по направляючому стержню 28 відбувається наколювання бойком ЗО елемента 10 приведення в дію метального заряду 9, наприклад, капсуля Спрацьовує елемент 10 приведення в дію метального заряду 9 (пороху), що запалює згаданий метальний заряд 9 (див фіг 31) Згоряючи, метальний заряд 9 почне з великою швидкістю збільшувати об'єм порохових газів у замкнутому просторі направляючої трубки 6 Маючи тільки одну рухливу стінку, а саме, донну частину 21 штовхальника 8, гази будуть розширюватися убік донної частини 21 штовхальника 8 При цьому штовхальник 8 буде знаходитися нерухомо щодо направляючого стержня 28 (який має опір на ґрунт), а корпус 1 боєприпаса буде переміщатися зі швидкістю V уздовж подовжньої осі направляючого стержня 28 по його ребрах жорсткості 29 (див фіг 32) Фізична сутність явища полягає в тому, що якщо розглядати штовхальник 8 щодо направляючої трубки 6, то щодо згаданої направляючої трубки 6 із початкового верхнього положення убік обмежників 13 буде переміщатися штовхальник 6 Якщо розглядати боєприпас щодо направляючого стержня 28, то убік вільного кінця стержня 28 буде переміщатися з такою ж швидкістю V згаданий боєприпас, при цьому штовхальник 6 буде нерухомим (тому що він упирається в нерухомий направляючий стержень 28) Боєприпас при русі по стержню 28 набуває кінетичної енергії руху Таким чином, до моменту торкання донної частий 21 штовхальника 8 до обмежників 13, боєприпас рухається уздовж направляючого стержня 28 під дією реактивного моменту від розширення поро 49696 хових газів Наприкінці вільного ходу по направляючій трубці б штовхальник 8 зупиниться на обмежниках 13 (див фіг 33) При цьому об'єм внутрішньої порожнини направляючої трубки 6 за герметизується донною частиною 21 штовхальника 8 і ущільнюючими кільцями 17 і 22, які від нагрівання пороховими газами розширяться і ліквідують технологічний зазор між внутрішньою стінкою направляючої трубки б і зовнішньою стінкою корпуса штовхальника 8 (див фіг 34 та фіг 13) При цьому боєприпас під дією кінетичної енергії руху буде продовжувати рух щодо направляючого стержня 28 убік ЦІЛІ (див фіг 34) Звуку пострілу не буде чутно, тому, що немає виходу з великою швидкістю порохових газів з загерметизованої порожнини направляючої трубки 6 На траєкторії польоту боєприпасу до ЦІЛІ розпечені до високої температури порохові гази розплавлять фіксатори 16, що утримують стабілізатори 4 у притиснутому до направляючої трубки 6 положенні (див фіг 35) Під дією сил пружності пружин 14 (елементів повороту стабілізаторів 4) стабілізатори вийдуть із подовжніх прорізів 19 (виконаних в обтічнику 12) і, провертаючись у вузлах кріплення 1 1 , опиняться в не збуреному потоці повітря, що обтікає корпус 1 боєприпаса (див фіг 36) Після виходу стабілізаторів 4 у потік повітря, що обтікає корпус 1 боєприпаса, вони зафіксуються стінкою прорізу 19, що виконана в ТІЛІ обмежника 13 У процесі виходу стабілізаторів 4 у потік повітря, що обтікає корпус 1 боєприпаса, через отвори 15 (який виконані в СТІНЦІ трубки 6) будуть із великою швидкістю вириватися гази з внутрішньої порожнини направляючої трубки 6 Тому що реактивна сила R від газів буде спрямована під кутом е р до корпуса 1 боєприпаса, тобоєприпас почне обертатися щодо своєї подовжньої осі (див фіг 35 і 36) Подовжні пази, що виконані в обтічниках 12 і обмежниках 13 вільного ходу штовхальника 8, забезпечать установку стабілізаторів 4 у розкритому положенні своєю площиною під кутом 5° щодо подовжньої осі корпуса 1 боєприпаса (див фіг 15) При цьому вони також будуть забезпечувати крутіння боєприпаса відносно його подовжньої осі (див фіг 36) З розкритими стабілізаторами 4 боєприпас за ВІДПОВІДНОЮ траєкторією буде летіти до ЦІЛІ (див фіг 37) Крутіння боєприпаса в польоті забезпе 10 чить підвищення точності влучення в ціль При ударі об ціль спрацьовує підривник 2 і підриває розривний заряд 3, що знаходиться усередині корпуса 1 Спрацьовування розривного заряду 3 приводить до розриву стінок корпуса 1 на осколки по насічках 18, що виконані на внутрішній СТІНЦІ корпуса 1 боєприпаса Розліт осколків відбу вається в діапазоні від 0 до 10 - 15 градусів відносно поверхні землі (див фіг 38), у той час як у боєприпаса-прототипу розліт осколків відбувається в діапазоні від 0 до 90 градусів відносно поверхні землі Підвищення ефективності застосування боєприпаса для міномета, у порівнянні з прототипом, досягається за рахунок збільшення вражаючої здатності боєприпаса, що, у свою чергу, досягається підвищенням прицільності (шляхом підвищення усталеності в польоті завдяки застосуванню надкаліберних стабілізаторів, висунутих за габарити корпуса боєприпаса й обтічних не збуреним потоком повітря), формування ефективного віяла розльоту осколків (за рахунок циліндричної форми корпуса, збільшення розривного заряду і насічки на корпусі для утворення приблизно рівних за розміром і масою осколків), збільшення максимальної дальності польоту боєприпаса (шляхом зниження лобового опору боєприпаса завдяки установці аеродинамічного обтічника) Підвищення ефективності застосування боєприпаса для міномета, у порівнянні з прототипом, досягається також за рахунок безшумності спрацьовування боєприпаса ДЖЕРЕЛА ШФОРМАЦН 1 82-мм миномет образца 1937г, 1941г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, М , 1947р , стор 76, мал 44 - аналог 2 Н Л Волковский "Энциклопедия современного оружия и боевой техники", том второй, издание "Полигон-Аст", С-Петербург, 1997р, стор 168 - аналог 3 Н Л Волковский "Энциклопедия современного оружия и боевой техники", том второй, издание "Полигон-Аст", С-Петербург, 1997р, стор 175 - аналог 4 82-мм миномет образца 1937г, 1941 г и 1943г Руководство службы Военное издательство Министерства вооруженных сил Союза ССР, М , 1947р , стор 74-76, мал 43 - прототип 11 49696 12 25
