Блок пускогальмівних резисторів

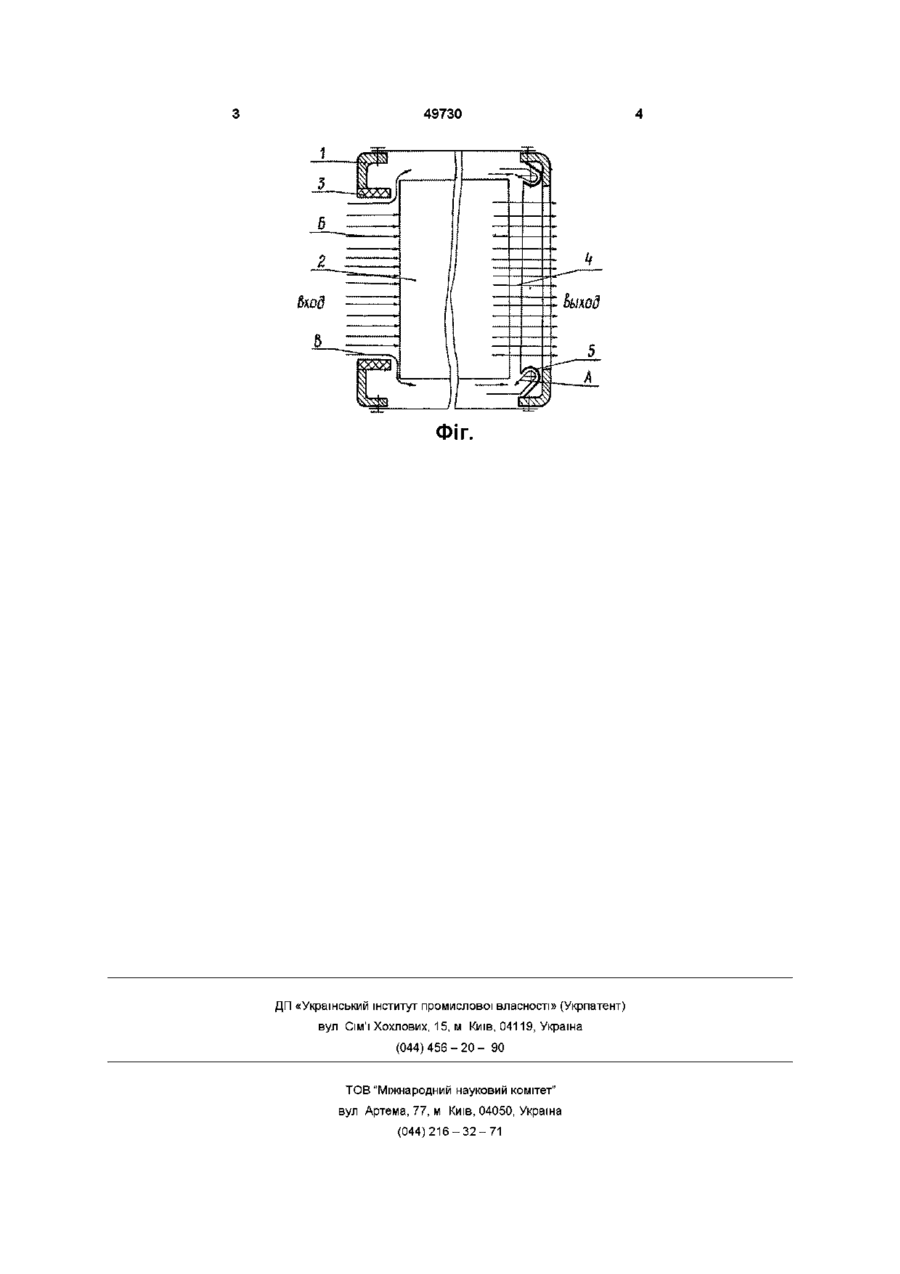

Блок пускогальмівних резисторів, що включає окремі резистори, які встановлені із зазором між собою та кожухом, і ізоляційну рамку, що ізолює резистори від кожуха на вході в кожух, який відрізняється тим, що на виході із кожуха утворений зазор і встановлений відбійник, увігнута сторона якого розгорнута назустріч потоку витоку, причому відбійник виконаний металевим Винахід відноситься до електротехніки, а саме до резисторів великої потужності і може бути використаний, наприклад, в пуско-гальмівних схемах електрорухомого складу Відомий резистор великої потужності /ДЖЦИ 661136 015Т0 Технічний опис Електровоз управління 1987р с 166/з примусовим охолодженням, який йстить окремі резистори, що встановлені у вентиляційному кожусі із зазором меж собою та кожухом З-за наявності зазору між першим резистором і кожухом на початку, а також між останнім резистором і кожухом в КІНЦІ, частина охолоджуючого потоку утворює потік витоку, що обходе нагріті резистори При цьому, потужність використання резистора знижується Відомий також блок резисторів великої потужності /Авт св СРСР №450237, М кл НОІС 3/00, оцубл 15 11 74р/, що взятий за прототип, який містить окремі резистори, що изольовані від кожуха і між собою, тобто нз початку і в КІНЦІ кожуха зазори закриті ІЗОЛЯЦІЙНИМИ рамками, Поті if витоку відсутній Недоліком відомого пристрою є встановлення ізоляційної рамки на виході потоку із кожуха Ця рамка замикає потік витоку в кожусі, але температура середовища, в якому працює ІЗОЛЯЦІЯ рамки доходить до 300°С Це робить ІЗОЛЯЦІЮ недовговічною та пожеженебезпечною В основу винаходу поставлене завдання підвищення надійності роботи блоку пускогальмівних резисторів Поставлене завдання досягається тим, що в блоці пускогатгь-ь-івикх резисторів, гцо эклюиэз окремі резистори, які встановлені із зазором між собою та кожухом, і ізоляційну рамку, що ізолює резистори від кожуха на вході в кожух, утворений зазор на виході із кожуха та встановлений відбійник, увігнута сторона якого розгорнута, назустріч потоку витому, причому відбійник виконаний металевим В пропонуємому технічному рішенні надійність блоку пуско-гальмівних резисторів підвищується за рахунок того, що він споряджений металевим відбійником замість однієї з двох ІЗОЛЯЦІЙНИХ рамок і одночасно за рахунок розвороту охолоджуючого потова повітря немає витрат потоку, в той же час зберігається ІЗОЛЯЦІЯ резисторів від кожуха Суть винаходу пояснюється кресленням, де на фігурі показаний блок пуслогальмівних резисторів в розрізі Блок пуско-гальмівних резисторів містить вентиляційний кожух 1 із резисторами 2, що встановлені в кожусі 1, ізоляційну рамку 3, зазор 4 та металевий відбійник 5 При цьому зворотний потік витоку - А, вхідний охолоджуючий потік - Б,- потік витоку - В, Пристрій працює наступним чином Вмикаються в роботу резистори 2 і одночасно включається охолоджуючий потік Б, який входить в ізоляційну рамку 3 Частина вхідного охолоджуючого потоку Б утворює потік витоку В На виході із вентиляційного кожуха 1 по периметру виходу установлені металеві відбійники 5, в яких утворюється зворотний потік витоку А, що не дає потоку витоку В потрапити в зазор (21)2002043010 ( 2 2 ) 1 5 04 2 0 0 2 ( 2 4 ) 1 6 09 2002 О со 49730 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
