1. Теплообменный блок регенеративного воз­духоподогревателя, содержащий заключенный в кожух пакет керамических труб, взаимодействую­щих с опорными торцами планок, другие торцы которых размещены в пазах несущей решетки, скрепленной с кожухом, отличающийся тем, что, с целью повышения тепловой эффективности пу­тем увеличения активной поверхности теплооб­мена, планки выполнены на опорных торцах с пилообразными выступами и размещены на рас­стоянии друг от друга, меньшем диаметра труб па­кета.

2. Блок по п. 1, отличающийся тем, что пилообразные выступы выполнены с углом при вершине и размещены с шагом соответственно 120-1600 и 1-3 диаметра труб.

Текст

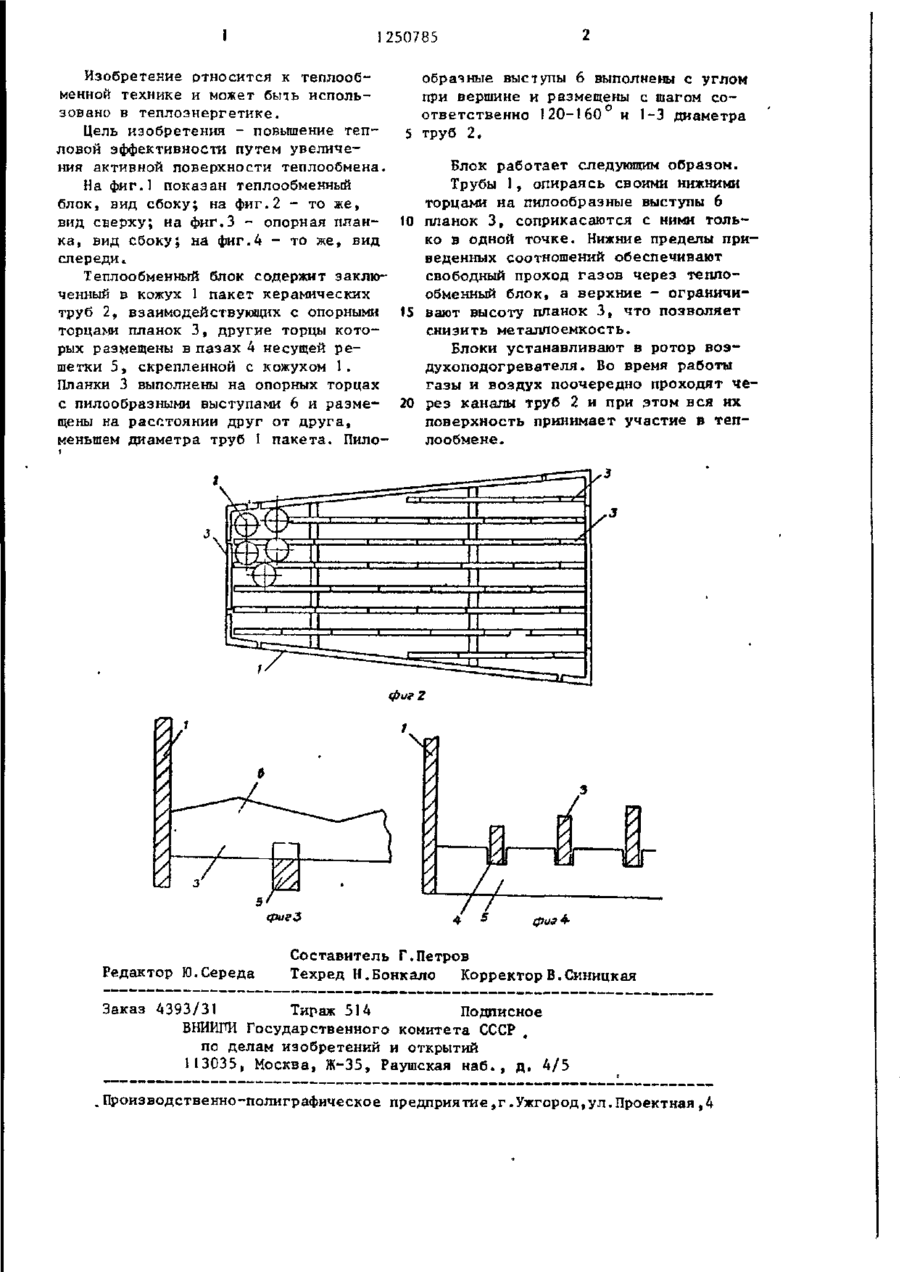

I.ТЕПЛООБМЕННЫЙ БЛОК р е г е неративного воздухоподогревателя, со (риг! держащий заключенный в кожух пакет керамических труб,взаимодействующих с опорными торцами планок,другие торцы которых размещены в пазах несущей решетки, скрепленной с кожухом, о т л и ч а ю щ и й с я тем, ч т о , с целью повышения тепловой эффективности путем увеличения активной поверхности теплообмена, планки выполнены на опорных торцах с пилообразными выступами и размещены на расстоянии друг от друга, меньшем диаметра тру^ п а к е т а . 2. Блок по п . 1 , о т л и ч а ю щ и й с я тем, что пилообразные выступы выполнены с углом при вершине и размещены с шагом соответственно 120-160° и 1-3 диаметра труб. 1 250785 Изобретение относится к теплообобразные выступы 6 выполнены с углом менной технике и может быть испольпри вершине и размещены с шагом созовано в теплоэнергетике. ответственно 120-160 и 1-3 диаметра Цель изобретения - повышение теп5 труб 2. ловой эффективности путем увеличеБлок работает следующим образом. ния активной поверхности теплообмена. Трубы 1, опираясь своими нижними На фиг.1 показан теплообменный торцами на пилообразные выступы 6 блок, вид сбоку; на фиг.2 - то же, вид сверху; на фиг.З - опорная план- 10 планок 3 , соприкасаются с ними только в одной точке. Нижние пределы прика, вид сбоку; на фиг.4 - то же, вид веденных соотношений обеспечивают спереди. свободный проход газов через теплоТеплообменный блок содержит заклюобменный блок, а верхние - ограничиченный в кожух 1 пакет керамических труб 2, взаимодействующих с опорными 15 вают высоту планок 3, что позволяет снизить металлоемкость. торцами планок 3 , другие торцы котоБлоки устанавливают в ротор в о з рых размещены в пазах 4 несущей р е духоподогревателя. Во время работы шетки 5, скрепленной с кожухом 1. газы и воздух поочередно проходят чеПланки 3 выполнены на опорных торцах с пилообразными выступами 6 и разме- 20 рез каналы труб 2 и при этом вся их щены на расстоянии друг от друга, поверхность принимает участие в тепменьшем диаметра труб I пакета. Пилолообмене. /•• фиг 2 7 h 77L Редактор Ю.Середа йГ Составитель Г.Петров Техред Н.Бонкало Корректор В.Синицкая Заказ 4393/31 Тираж 514 Подписное ВНИИИИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб. , д . 4/5 .Производственно-полиграфическое предприятие,г.Ужгород,ул.Проектная,4
