Прокладка рейкового проміжного скріплення

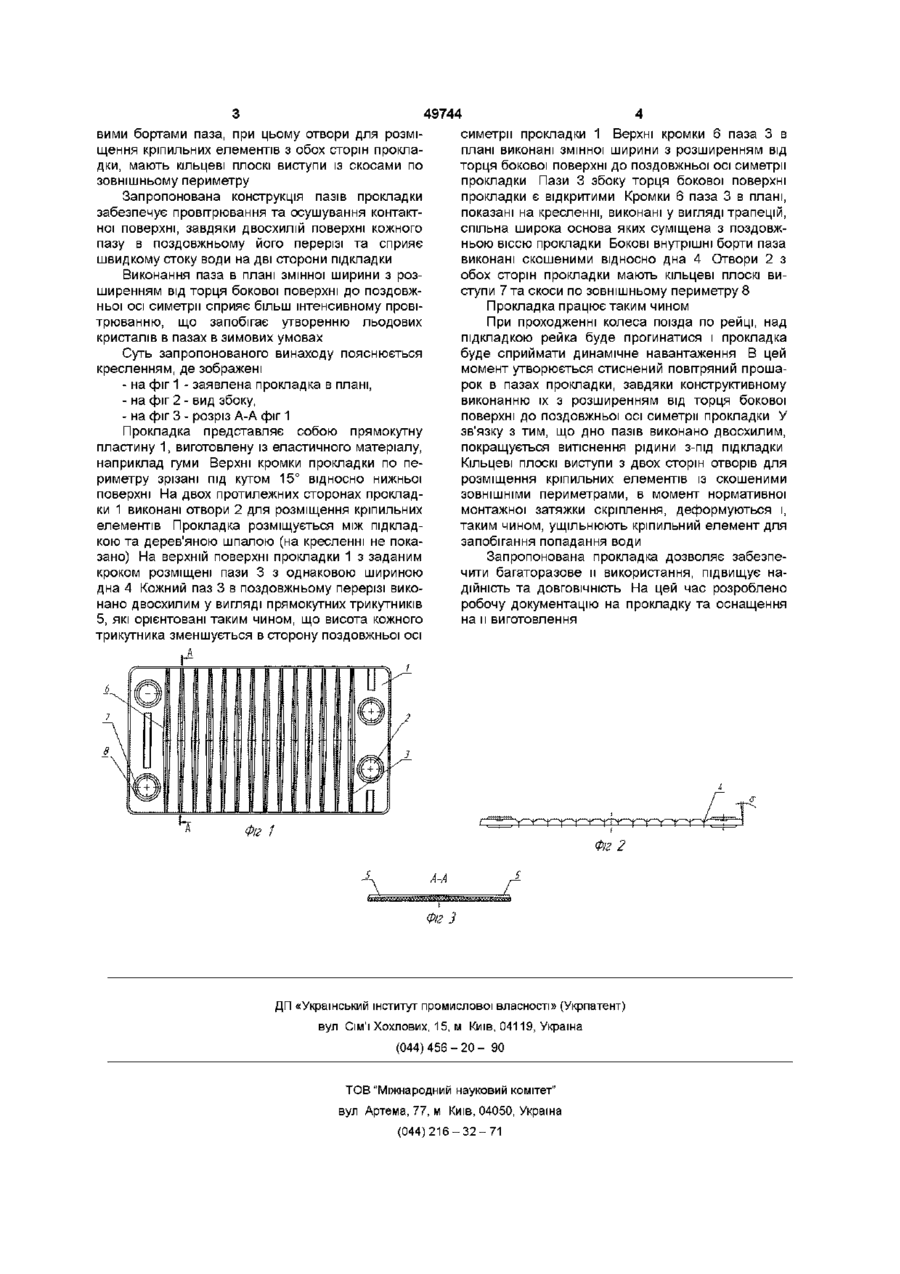

1 Прокладка рейкового проміжного скріплення, яка розміщена між підкладкою та шпалою і виготовлена із еластичного матеріалу у вигляді прямокутної пластини з боковими скосами по периметру та отворами для розміщення кріпильних елементів, яка відрізняється тим, що на верхній поверхні прокладки з заданим кроком розміщені пази з однаковою шириною дна, кожний з яких в поздовжньому перерізі виконано двосхилим у вигляді прямокутних трикутників із сходом їх висоти в бік поздовжньої осі симетрії прокладки, а верхні кромки паза в плані виконані змінної ширини з розширенням від торця бокової поверхні до поздовжньої осі симетрії прокладки у вигляді, наприклад симетрично розміщених рівнобічних трапецій із скошеними внутрішніми боковими бортами паза, при цьому отвори для розміщення кріпильних елементів з обох сторін прокладки мають кільцеві плоскі виступи 2 Прокладка по п 1, яка відрізняється тим, що кільцеві плоскі виступи отворів мають скоси по зовнішньому периметру Винахід відноситься до залізничного транспорту, а саме, до верхньої будови коли, елементів рейкового скріплення на дерев'яних шпалах ВІДОМІ гумові прокладки під рейкові підкладки, що призначені для укладання на дерев'яних шпалах чи мостових брусах, виконані у вигляді пластини з бічними буртиками для утримання від поздовжніх переміщень, І поперечними глухими пазами, розміщеними з однаковим кроком в одній горизонтальній площині Кріпильні отвори, з боку іншої площини мають кругові припливи, висота яких відповідає висоті бічних буртиків [Вказівки по укладанню і конструкції мостового полотна на залізничних мостах, МПС - "Транспорт", 1989 - С 85 -86] При проходженні колеса екіпажа по рейці в зоні прокладки, бічні буртики сприймають значне навантаження і швидко зношуються Крім того, глухі пази є акумуляторами вологи, що сприяє гниттю шпали і скороченню її терміну служби Найбільш близьким по технічній сутності і результату, що досягається, (прототип) є прокладка нашпальна (ПН) з гуми, виконана у вигляді прямокутної пластини з гладкими площинами з бічними скосами по периметру з отворами для розміщення кріпильних елементів [Державний стандарт України, ДСТУ 2805-94, - Прокладки гумові для рейкової коли, - Київ, Держстандарт України, с 7] Проте, гладкі поверхні прокладки сприяють утворенню гнилості при попаданні води на контактну поверхню шпали, що значно скорочує термін експлуатації дерев'яної шпали В основу винаходу поставлено завдання вдосконалення прокладки рейкового проміжного скріплення, в якій, шляхом виконання поперечних пазів, забезпечується провітрювання та осушування місця під прокладкою і за рахунок цього збільшується термін експлуатації як шпали так і прокладки Поставлене завдання вирішується тим, що в прокладці рейкового проміжного скріплення, яка розміщена між підкладкою та шпалою і виготовлена із еластичного матеріалу у вигляді прямокутної пластини з боковими скосами по периметру та отворами для розміщення кріпильних елементів, згідно з винаходом, на верхній поверхні прокладки з заданим кроком розміщені пази з однаковою шириною дна, кожний з яких в поздовжньому перерізі виконано двосхилим у вигляді прямокутних трикутників із сходом їх висоти в сторону поздовжньої осі симетрії прокладки, а верхні кромки паза в плані виконані змінної ширини з розширенням від торця бокової поверхні до поздовжньої осі симетрії прокладки у вигляді, наприклад, симетрично розміщених рівнобоких трапецій із скошеними боко 1 49744 вими бортами паза, при цьому отвори для розмісиметрії прокладки 1 Верхні кромки 6 паза 3 в щення кріпильних елементів з обох сторін проклаплані виконані змінної ширини з розширенням від дки, мають кільцеві плоскі виступи із скосами по торця бокової поверхні до поздовжньої осі симетрії зовнішньому периметру прокладки Пази 3 збоку торця бокової поверхні прокладки є відкритими Кромки 6 паза 3 в плані, Запропонована конструкція пазів прокладки показані на кресленні, виконані у вигляді трапецій, забезпечує провітрювання та осушування контактспільна широка основа яких суміщена з поздовжної поверхні, завдяки двосхилій поверхні кожного ньою віссю прокладки Бокові внутрішні борти паза пазу в поздовжньому його перерізі та сприяє виконані скошеними відносно дна 4 Отвори 2 з швидкому стоку води на дві сторони підкладки обох сторін прокладки мають кільцеві плоскі виВиконання паза в плані змінної ширини з розступи 7 та скоси по зовнішньому периметру 8 ширенням від торця бокової поверхні до поздовжньої осі симетрії сприяє більш інтенсивному провіПрокладка працює таким чином трюванню, що запобігає утворенню льодових При проходженні колеса поїзда по рейці, над кристалів в пазах в зимових умовах підкладкою рейка буде прогинатися і прокладка буде сприймати динамічне навантаження В цей Суть запропонованого винаходу пояснюється момент утворюється стиснений повітряний прошакресленням, де зображені рок в пазах прокладки, завдяки конструктивному - на фіг 1 - заявлена прокладка в плані, виконанню їх з розширенням від торця бокової - на фіг 2 - вид збоку, поверхні до поздовжньої осі симетрії прокладки У - на фіг 3 - розріз А-А фіг 1 зв'язку з тим, що дно пазів виконано двосхилим, Прокладка представляє собою прямокутну покращується витіснення рідини з-під підкладки пластину 1, виготовлену із еластичного матеріалу, Кільцеві плоскі виступи з двох сторін отворів для наприклад гуми Верхні кромки прокладки по перозміщення кріпильних елементів із скошеними риметру зрізані під кутом 15° відносно нижньої ЗОВНІШНІМИ периметрами, в момент нормативної поверхні На двох протилежних сторонах прокладмонтажної затяжки скріплення, деформуються і, ки 1 виконані отвори 2 для розміщення кріпильних таким чином, ущільнюють кріпильний елемент для елементів Прокладка розміщується між підкладзапобігання попадання води кою та дерев'яною шпалою (на кресленні не показано) На верхній поверхні прокладки 1 з заданим Запропонована прокладка дозволяє забезпекроком розміщені пази 3 з однаковою шириною чити багаторазове и використання, підвищує надна 4 Кожний паз 3 в поздовжньому перерізі викодійність та ДОВГОВІЧНІСТЬ На цей час розроблено нано двосхилим у вигляді прямокутних трикутників робочу документацію на прокладку та оснащення 5, які орієнтовані таким чином, що висота кожного на и виготовлення трикутника зменшується в сторону поздовжньої осі Фіг 1 Фіг 2 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
