Спосіб приготування сульфатно-шлакового в’яжучого

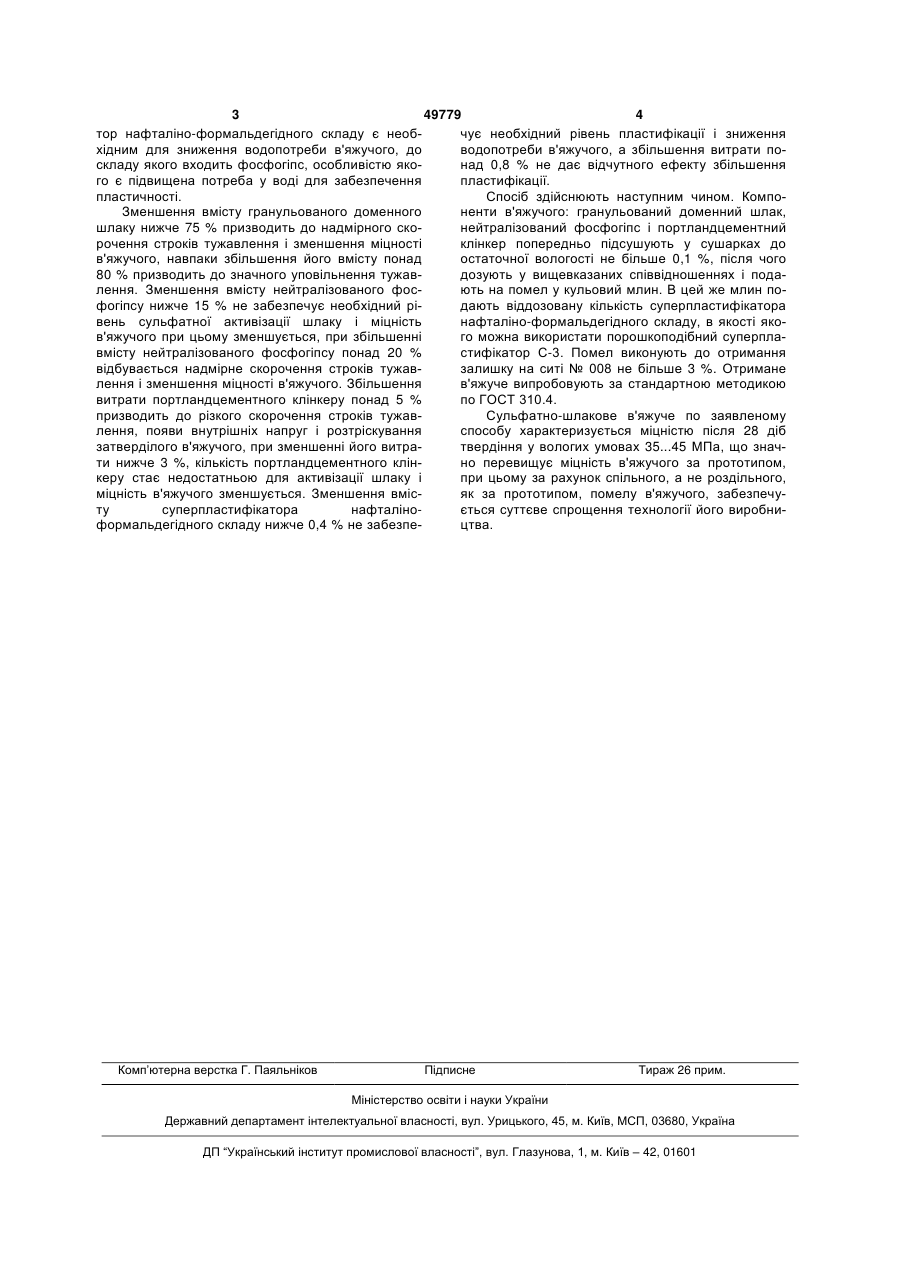

Спосіб приготування сульфатно-шлакового в'яжучого, що включає попереднє сушіння компонентів, помел гранульованого доменного шлаку, нейтралізованого фосфогіпсу і кальцієвмісного 3 49779 4 тор нафталіно-формальдегідного складу є необчує необхідний рівень пластифікації і зниження хідним для зниження водопотреби в'яжучого, до водопотреби в'яжучого, а збільшення витрати поскладу якого входить фосфогіпс, особливістю яконад 0,8 % не дає відчутного ефекту збільшення го є підвищена потреба у воді для забезпечення пластифікації. пластичності. Спосіб здійснюють наступним чином. КомпоЗменшення вмісту гранульованого доменного ненти в'яжучого: гранульований доменний шлак, шлаку нижче 75 % призводить до надмірного сконейтралізований фосфогіпс і портландцементний рочення строків тужавлення і зменшення міцності клінкер попередньо підсушують у сушарках до в'яжучого, навпаки збільшення його вмісту понад остаточної вологості не більше 0,1 %, після чого 80 % призводить до значного уповільнення тужавдозують у вищевказаних співвідношеннях і подалення. Зменшення вмісту нейтралізованого фосють на помел у кульовий млин. В цей же млин пофогіпсу нижче 15 % не забезпечує необхідний рідають віддозовану кількість суперпластифікатора вень сульфатної активізації шлаку і міцність нафталіно-формальдегідного складу, в якості яков'яжучого при цьому зменшується, при збільшенні го можна використати порошкоподібний суперплавмісту нейтралізованого фосфогіпсу понад 20 % стифікатор С-3. Помел виконують до отримання відбувається надмірне скорочення строків тужавзалишку на ситі № 008 не більше 3 %. Отримане лення і зменшення міцності в'яжучого. Збільшення в'яжуче випробовують за стандартною методикою витрати портландцементного клінкеру понад 5 % по ГОСТ 310.4. призводить до різкого скорочення строків тужавСульфатно-шлакове в'яжуче по заявленому лення, появи внутрішніх напруг і розтріскування способу характеризується міцністю після 28 діб затверділого в'яжучого, при зменшенні його витратвердіння у вологих умовах 35...45 МПа, що значти нижче 3 %, кількість портландцементного клінно перевищує міцність в'яжучого за прототипом, керу стає недостатньою для активізації шлаку і при цьому за рахунок спільного, а не роздільного, міцність в'яжучого зменшується. Зменшення вмісяк за прототипом, помелу в'яжучого, забезпечуту суперпластифікатора нафталіноється суттєве спрощення технології його виробниформальдегідного складу нижче 0,4 % не забезпецтва. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
