Спосіб приготування водостійкого гіпсового в`яжучого

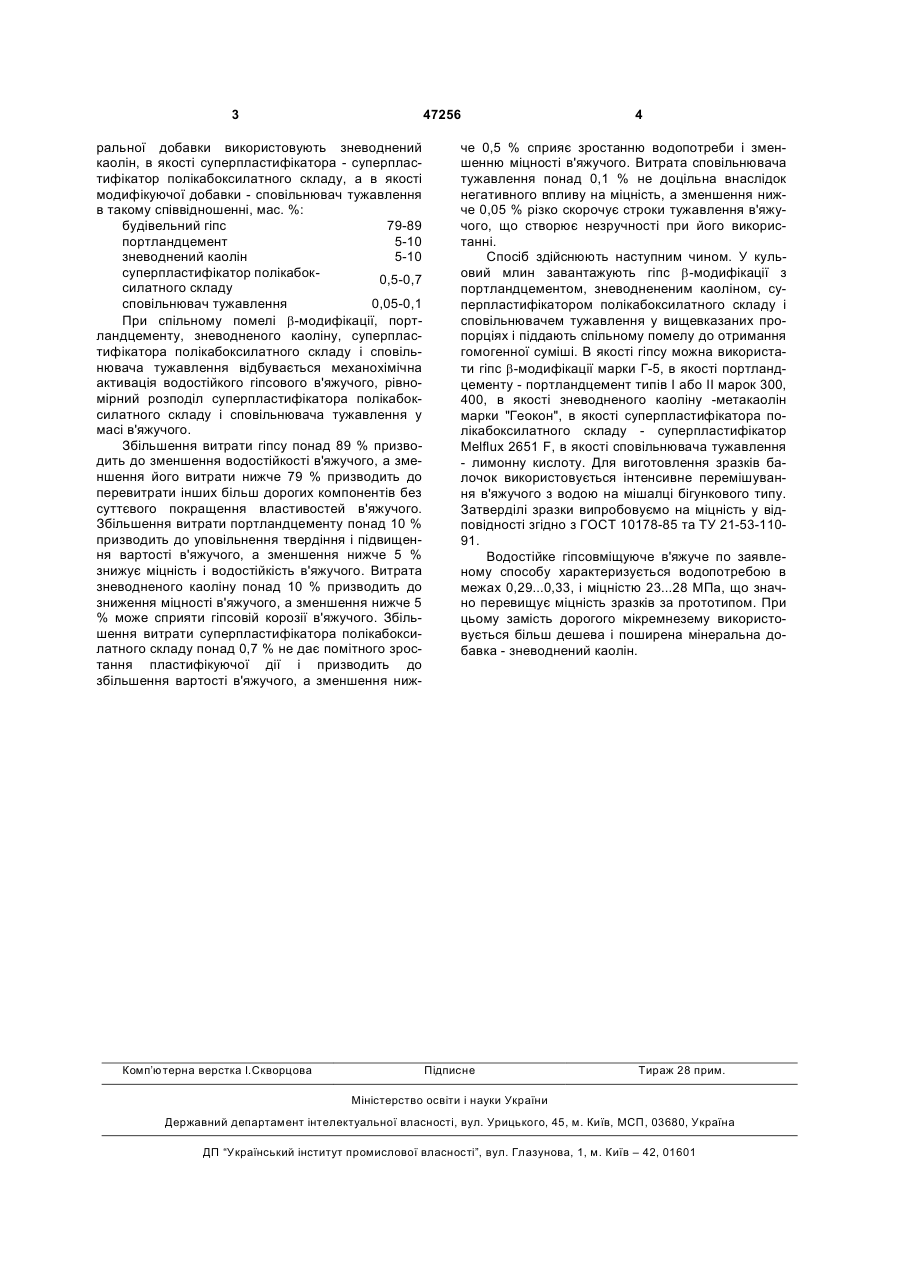

Спосіб приготування водостійкого гіпсового в'яжучого, що включає спільний помел напівгідратного гіпсу b-модифікації, портландцементу, активної мінеральної добавки, суперпластифікатора і модифікуючої добавки, який відрізняється тим, 3 47256 ральної добавки використовують зневоднений каолін, в якості суперпластифікатора - суперпластифікатор полікабоксилатного складу, а в якості модифікуючої добавки - сповільнювач тужавлення в такому співвідношенні, мас. %: будівельний гіпс 79-89 портландцемент 5-10 зневоднений каолін 5-10 суперпластифікатор полікабок0,5-0,7 силатного складу сповільнювач тужавлення 0,05-0,1 При спільному помелі b-модифікації, портландцементу, зневодненого каоліну, суперпластифікатора полікабоксилатного складу і сповільнювача тужавлення відбувається механохімічна активація водостійкого гіпсового в'яжучого, рівномірний розподіл суперпластифікатора полікабоксилатного складу і сповільнювача тужавлення у масі в'яжучого. Збільшення витрати гіпсу понад 89 % призводить до зменшення водостійкості в'яжучого, а зменшення його витрати нижче 79 % призводить до перевитрати інших більш дорогих компонентів без суттєвого покращення властивостей в'яжучого. Збільшення витрати портландцементу понад 10 % призводить до уповільнення твердіння і підвищення вартості в'яжучого, а зменшення нижче 5 % знижує міцність і водостійкість в'яжучого. Витрата зневодненого каоліну понад 10 % призводить до зниження міцності в'яжучого, а зменшення нижче 5 % може сприяти гіпсовій корозії в'яжучого. Збільшення витрати суперпластифікатора полікабоксилатного складу понад 0,7 % не дає помітного зростання пластифікуючої дії і призводить до збільшення вартості в'яжучого, а зменшення ниж Комп’ютерна верстка І.Скворцова 4 че 0,5 % сприяє зростанню водопотреби і зменшенню міцності в'яжучого. Витрата сповільнювача тужавлення понад 0,1 % не доцільна внаслідок негативного впливу на міцність, а зменшення нижче 0,05 % різко скорочує строки тужавлення в'яжучого, що створює незручності при його використанні. Спосіб здійснюють наступним чином. У кульовий млин завантажують гіпс b-модифікації з портландцементом, зневоднененим каоліном, суперпластифікатором полікабоксилатного складу і сповільнювачем тужавлення у вищевказаних пропорціях і піддають спільному помелу до отримання гомогенної суміші. В якості гіпсу можна використати гіпс b-модифікації марки Г-5, в якості портландцементу - портландцемент типів І або II марок 300, 400, в якості зневодненого каоліну -метакаолін марки "Геокон", в якості суперпластифікатора полікабоксилатного складу - суперпластифікатор Melflux 2651 F, в якості сповільнювача тужавлення - лимонну кислоту. Для виготовлення зразків балочок використовується інтенсивне перемішування в'яжучого з водою на мішалці бігункового типу. Затверділі зразки випробовуємо на міцність у відповідності згідно з ГОСТ 10178-85 та ТУ 21-53-11091. Водостійке гіпсовміщуюче в'яжуче по заявленому способу характеризується водопотребою в межах 0,29...0,33, і міцністю 23...28 МПа, що значно перевищує міцність зразків за прототипом. При цьому замість дорогого мікремнезему використовується більш дешева і поширена мінеральна добавка - зневоднений каолін. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
