Елемент насадки масообмінного апарата

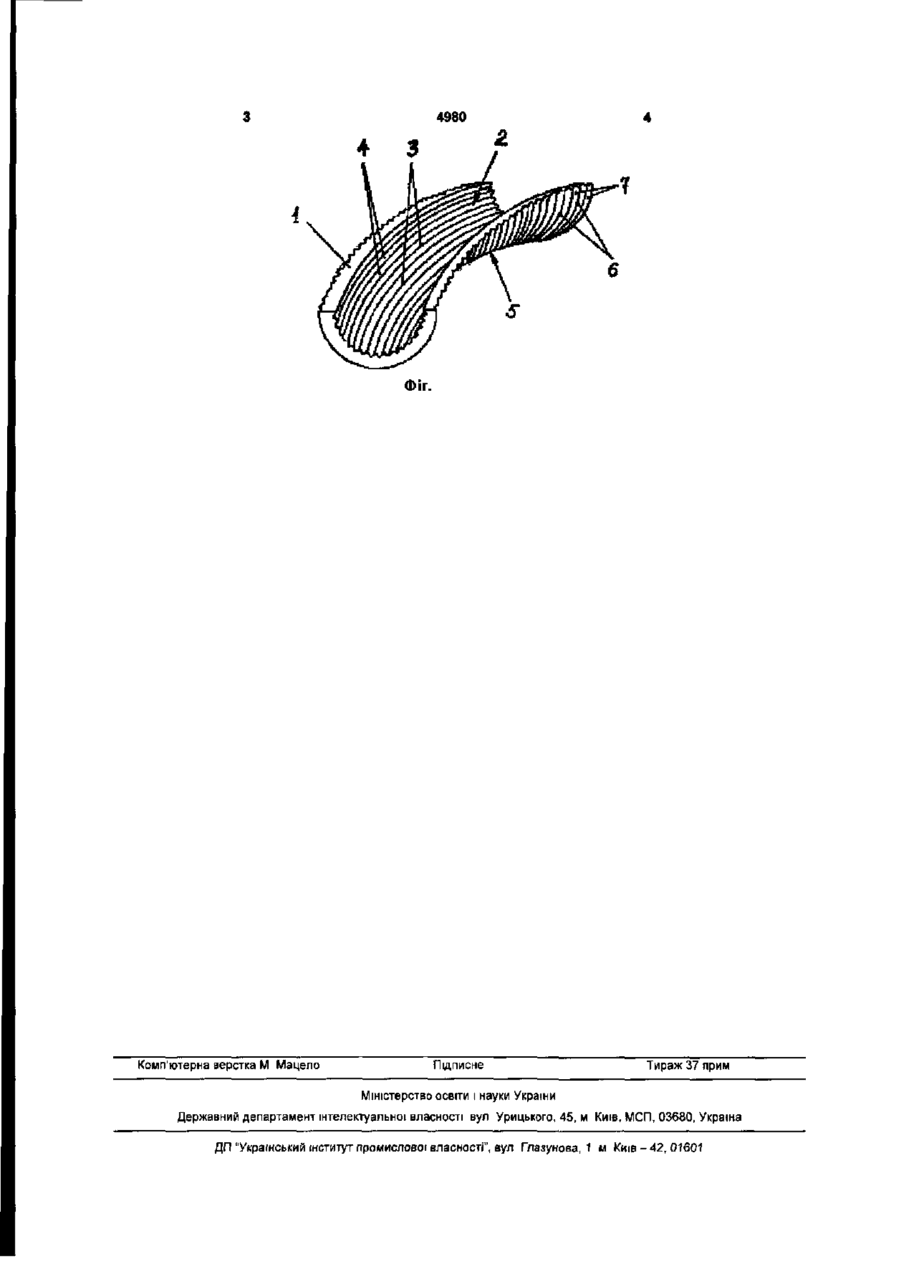

Елемент насадки масообмінного апарата, що виконаний у вигляді сідла, який відрізняється тим, що на його зовнішній поверхні виконані поздовжні, а на внутрішній - поперечні виступи й заглибини, що чергуються між собою. Корисна модель належить до обладнання хімічних, харчових та споріднених виробництв, зокрема до насадок тепломасообмІнних апаратів і може бути використана в ректифікаційних, абсорбційних, екстракційних та інших апаратах Відомий елемент насадки масообмінного апарата, виконаний у вигляді циліндричної оболонки з двома відкритими основами [Дытнерский Ю.И. Процессы и аппараты химической технологии. Часть 2. Массообменные процессы и аппараты. М.: Химия, 1995. - С.62, рис 16-13, а]. Цей елемент насадки забезпечує досить надійну взаємодію фаз в апараті, проте гладка поверхня насадки не сприяє інтенсивній турбулізації фаз, що знижує ефективність процесу масопередачі. Найбільш близьким до пропонованого технічного рішення є елемент насадки масообмінного апарата, виконаний у вигляді сідла [там же, С 62, рис. 16-13,6-2] Цей елемент насадки має більшу, ніж аналог, який розглянуто, питому поверхню, але внаслідок його гладкої поверхні він також не забезпечує інтенсивної турбулізації фаз В основу корисної моделі покладено задачу вдосконалити елемент насадки масообмінного апарата, в якому нове конструктивне виконання насадки збільшило би його питому поверхню, а також підвищило би інтенсивність гідродинаміки оброблюваних фаз, що сприяло би інтенсифікації масообмінного процесу Поставлена задача вирішується тим, що в елементі насадки масообмінного апарата, виконаному у вигляді сідла, згідно з пропонованою кори сною моделлю новим є те, що на його ЗОВНІШНІЙ поверхні виконані поздовжні, а на внутрішній поперечні виступи й заглибини, що чергуються між собою. Використання елемента насадки масообмінного апарата із зазначеними відмітними ознаками збільшує питому поверхню, а також забезпечує турбулізацію оброблюваних фаз, що інтесифікує процес масопередачі При цьому за будь-якого розташування елемента насадки в апараті на поверхні елемента не утворюються застійні зони, а оброблювані фази вільно стікають з поверхні елемента по заглибинах, утворених сусідніми виступами як на зовнішній, так і на внутрішній поверхні елемента. Суть корисної моделі пояснюється кресленням (див. Фіг.) Елемент насадки виконаний у вигляді сідла 1, при цьому на його зовнішній поверхні 2 виконані поздовжні виступи 3 і заглибини 4, а на внутрішній поверхні 5 -поперечні виступи 6 і заглибини 7, причому як виступи 3 і заглибини 4, так і виступи 6 та заглибини 7 чергуються між собою. Елемент працює в такий спосіб Сукупність елементів безладно укладають у масообмінний аппарат. Після цього в апарат, зазвичай протитечією, подають оброблювані фази, які, проходячи крізь шар насадки, інтенсивно взаємодіють одна з одною. Застосування пропонованого елемента насадки інтенсифікує масообмінний процес в апараті при незначному гідравлічному опорі насадки. 00 О) 0> 4980 4 З ФІГ. Комп'ютерна верстка М Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1 м Київ-42, 01601
