Спосіб обробки червоного шламу

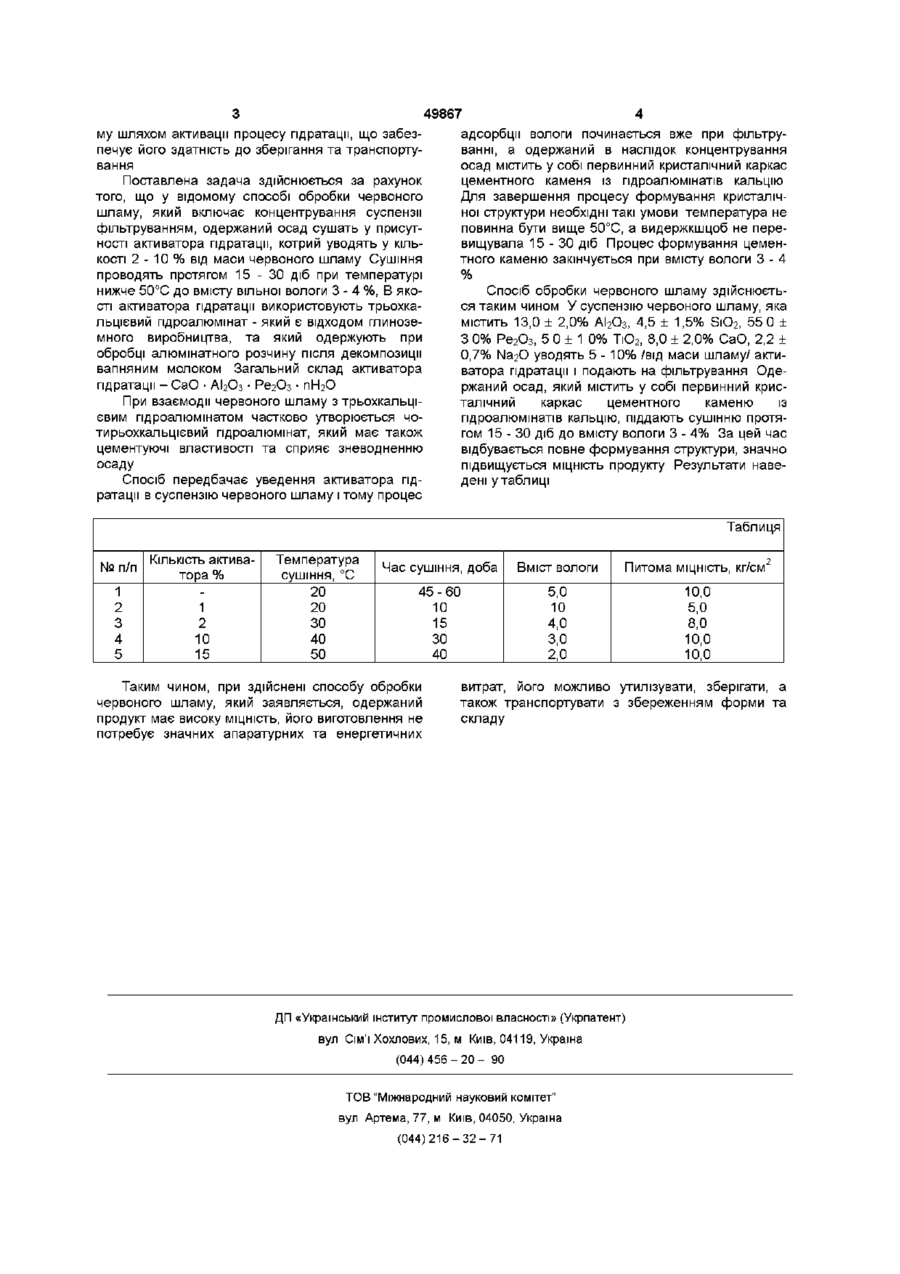

Спосіб обробки червоного шламу процесу Байєра, що включає концентрування суспензії червоного шламу фільтруванням, який відрізняється тим, що в суспензію червоного шламу вводять активатор гідратації у КІЛЬКОСТІ 2-10% від маси червоного шламу, після фільтрування одержаний осад сушать 15-30 діб при температурі менше 5 0 ° С до вмісту вологи 3-4%, причому як активатор гідратації використовують активатор гідратації загального складу СаО-АЬОзРегОз пНгО - ВІДХІД виробництва глинозему, який одержують при обробці алюмінатного розчину після декомпозицм вапняним молоком Введення двоокису сірки у суспензію червоного шламу спричиняє утворення сульфатів До того О ж розчинні сульфати забруднюють СТІЧНІ ВОДИ, а нерозчинні сульфати перешкоджають фільтрації створюючи ГІПСОВІ відкладення, а оксиди алюмінію і кремнію відходять у фільтрат Одержаний кристалічний осад не доцільно використовувати у металурги, або в галузі будівельних матеріалів Відомий більш раціональний та прийнятний спосіб обробки червоного шламу, визначений нами як прототип Це з Японії № 58-193859 C01F7/06, з 15 05 85 р "Спосіб гранулювання червоного шламу", який включає концентрування суспензії червоного шламу процесу Бай'ра фільтруванням, гранулювання утвореного осаду та нанесення твердого покриття на поверхню гранул із золи Поданий спосіб не гарантує стабільне зневоднення осаду тільки фільтруванням і для одержання здатного до зберігання продукту необхідна тривала видержка гранул Навіть нанесення покриття із золи на гранули не прискорює процес гідратації те не спричиняє зміцнення гранул Крім того, лужні складові золи, напиленої на гранули, обмежують застосування їх через токсичність В основу винаходу поставлено задачу підвищення МІЦНОСТІ продукту обробки червоного шла і (О 00 49867 му шляхом активації процесу гідратації, що забезпечує його здатність до зберігання та транспортування Поставлена задача здійснюється за рахунок того, що у відомому способі обробки червоного шламу, який включає концентрування суспензії фільтруванням, одержаний осад сушать у присутності активатора гідратації, котрий уводять у КІЛЬКОСТІ 2 - 10 % від маси червоного шламу Сушіння проводять протягом 1 5 - 3 0 діб при температурі нижче 50°С до вмісту вільної вологи 3 - 4 %, В якості активатора гідратації використовують трьохкальцієвий пдроалюмінат - який є відходом глиноземного виробництва, та який одержують при обробці алюмінатного розчину після декомпозицм вапняним молоком Загальний склад активатора гідратації - СаО • АІ2О3 • Ре2О3 • пН2О При взаємодії червоного шламу з трьохкальцієвим пдроалюмінатом частково утворюється чотирьохкальцієвий пдроалюмінат, який має також цементуючі властивості та сприяє зневодненню осаду Спосіб передбачає уведення активатора гідратації в суспензію червоного шламу і тому процес адсорбції вологи починається вже при фільтруванні, а одержаний в наслідок концентрування осад містить у собі первинний кристалічний каркас цементного каменя із пдроалюмінатів кальцію Для завершення процесу формування кристалічної структури необхідні такі умови температура не повинна бути вище 50°С, а видержкшцоб не перевищувала 1 5 - 3 0 діб Процес формування цементного каменю закінчується при вмісту вологи 3 - 4 % Спосіб обробки червоного шламу здійснюється таким чином У суспензію червоного шламу, я к а містить 13,0 ± 2,0% АІ 2 О 3 , 4,5 ± 1,5% SiO 2 , 55 0 ± З 0% Ре 2 О 3 , 5 0 + 1 0% ТЮ 2 , 8,0 ± 2,0% СаО, 2,2 ± 0,7% Na 2 O уводять 5 - 10% /від маси шламу/ активатора гідратації і подають на фільтрування Одержаний осад, який містить у собі первинний кристалічний каркас цементного каменю із пдроалюмінатів кальцію, піддають сушінню протягом 1 5 - 3 0 діб до вмісту вологи 3 - 4 % За цей час відбувається повне формування структури, значно підвищується МІЦНІСТЬ продукту Результати наведені у т а б л и ц і Таблиця № п/п 1 2 3 4 5 КІЛЬКІСТЬ актива тора % 1 2 10 15 Температура сушіння, °С 20 20 ЗО 40 50 Час сушіння, доба Вміст ВОЛОГИ Питома МІЦНІСТЬ, кг/см 2 45-60 10 15 ЗО 40 5,0 10 4,0 3,0 2,0 10,0 5,0 8,0 10,0 10,0 Таким чином, при здійснені способу обробки червоного шламу, який заявляється, одержаний продукт має високу МІЦНІСТЬ, ЙОГО виготовлення не потребує значних апаратурних т а енергетичних витрат, його можливо утилізувати, зберігати, а також транспортувати з збереженням форми т а складу ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
