Пристрій для садіння картоплі

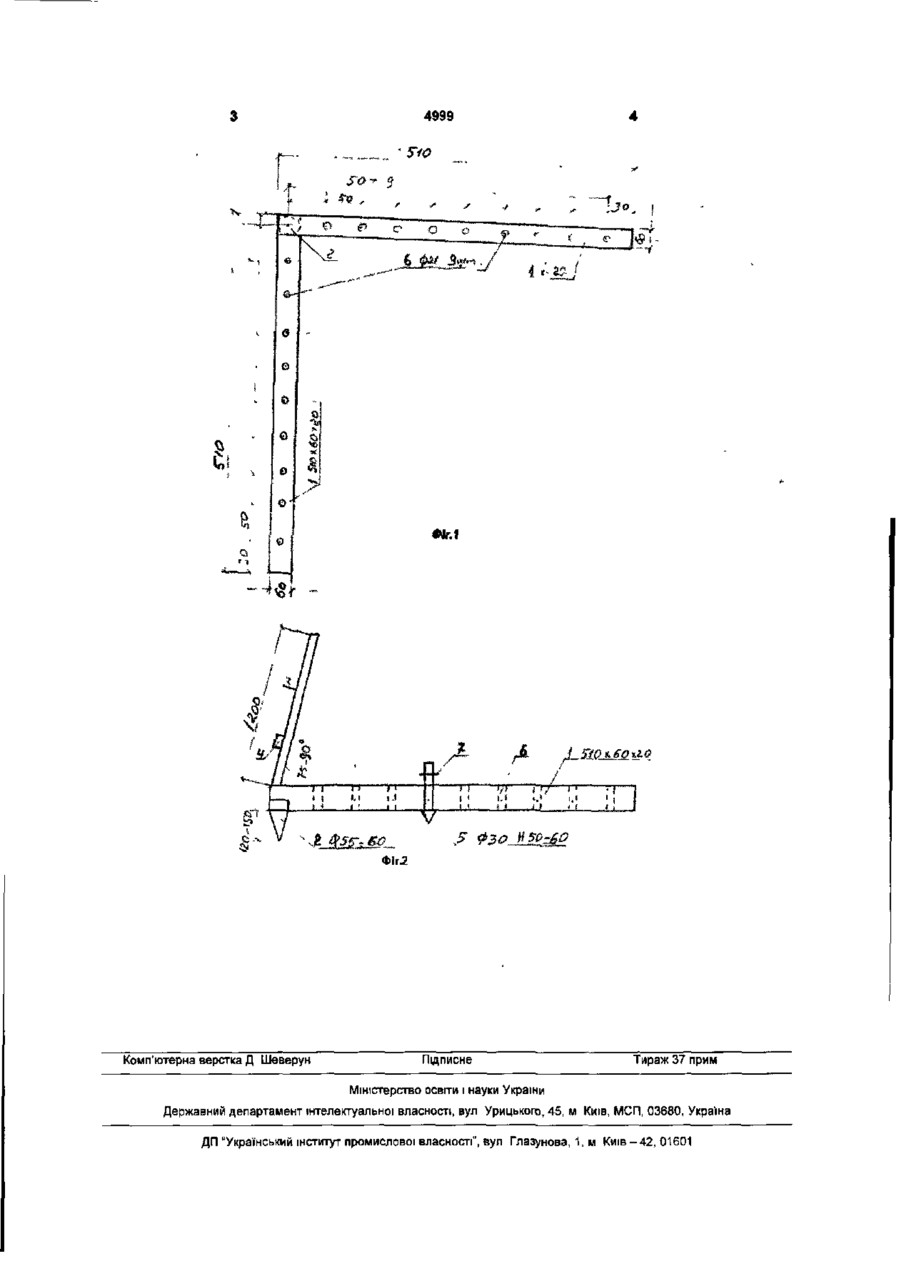

1. Пристрій для садіння картоплі, що містить держак і упор, який відрізняється тим, що він додатково містить конус для відмітки першої лунки, а з метою підвищення його експлуатаційної ефективності виконаний з двох дерев'яних дощечок, збитих під прямим кутом з отворами під малі конуси. 2 Пристрій за п 1, який відрізняється тим, що вставні малі конуси в дощечках фіксуються зверху шплінтом. 3. Пристрій за пп. 1, 2, який відрізняється тим, що в дощечках з отворами можна вставляти конуси з будь-яким кроком і будь-якої довжини в залежності від посадки рослин. 4. Пристрій за пп. 1, 2, 3, який відрізняється тим, що держак виконано під кутом 75-90°. 5. Пристрій за пп. 1, 2, 3, 4, який відрізняється тим, що він може бути виготовлений з будь-якого матеріалу. Корисна модель відноситься до засобів малої механізації сільського господарства, зокрема, до ручних знарядь, які використовуються для посадки картоплі і може бути застосована для садіння клубней картоплі, помідор, капусти і інших сільськогосподарських рослин. Відомі ручні знаряддя, що мають: робочий орган (лезо) різної форми, трубчасту державку та держак, як лопата, плуг, соха і плоскорізи В.В Фокіна, автора винаходу РФ №2040133 Найбільш близким за технічною суттю до запропонованої корисної моделі є ручне знаряддя для посадки картоплі В.В. Фокіна. РФ №2040133. Воно виготовлено із жердинки, комелька діаметром 55мм, висотою 120мм Комель - нижня частина дерева загострена. Беруть дві дощечки, прибивають їх цвяхами до жердинки. Робота. Узяти знаряддя в руки і приставити комелек до місця посадки бульби картоплі. Надавити на дощаний упор ногою, як на лопату В ґрунті продавлюється лунка діаметром 55мм і глибиною 120мм Видавивши усі лунки першого ряду грядки, перейти на іншу межу і видавлювати лунки другого ряда. Недоліком відомого знаряддя є те, що неможливо рівномірно створювати відстань між лунками в ряду і між рядами Задачею корисної моделі є удосконалення ручного знаряддя В.В. Фокіна для посадки картоплі. Вирішення поставленої задачі досягається тим, що беруть дві дерев'яні дощечки 1 товщиною 20мм, збивають їх під кутом в 90°. В центрі сполучення дощечок 1 знизу прибивають дерев'яний конус 2 з основою діаметром 55-60мм і висотою 120-150мм В дощечках 1 (510x60x20) просвердлюють отвори 6 діаметром 21мм для малих дерев'яних конусів 5 з діаметром основи 30мм і висотою 50-бОмм для створення рівномірної відстані між ланками в ряду і між рядами. Зверху в центрі сполучення дощечек 1 прибивають держак 3 під кутом 75-90° До держака 3 прибивають дощечку 4 на відстані 120-150мм від місця з'єднання держака З з дощечками 1 На Фіг.1 показано вид пристрою зверху. На Фіг.2 показано вид пристрою збоку. Робота пристрою Беруть за держак 3 пристрій і приставляють конус 2 до місця посадки клубней картоплі На пристрої вже установлені малі конуси 5 (фіксуються шплінтом 7) для відстані між лунками в ряду і між рядами. Надавити на дощаний упор 4 ногою, як на лопату Одержуємо в ґрунті лунку діаметром 55-бОмм і глибиною 120-150мм в залежності від розміру конуса 2, а малі конуси 5 визначать лунки в ряду і між рядами. о О) о ФІГ.1 Комп'ютерна верстка Д Шеверун Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
