Контейнер для побутових відходів

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50000

Опубліковано: 25.05.2010

Автори: Кузьмін Андрій Володимирович, Примак Євген Павлович, Грабар Іван Григорович, Титаренко Володимир Євгенович

Завантажити PDF файл.

Формула / Реферат

Контейнер для побутових відходів, що містить ємність-корпус (1) на колесах (2), на бокових стінках якого розміщені захвати (4), а на інших двох стінках - ручки (3), та кришку (5) з ручкою, що кінематично зв'язана з ємністю-корпусом (1) за допомогою механізму (6) відкривання кришки, що містить два пружних елементи (9), який відрізняється тим, що механізм (6) відкривання кришки виконано у вигляді двох трубчастих дугоподібних напрямних (7), з'єднаних з верхніми сторонами бокових стінок ємності-корпусу (1), двох пар фіксаторів (10), два з яких разом з фіксуючими елементами (8) розміщені на бокових стінках кришки (5) з ручкою, а інші два - на трубчастих дугоподібних напрямних (7), в яких розміщені пружні елементи (9) у вигляді джгутів, причому ємність-корпус (1) має форму перевернутої зрізаної піраміди, ручки (3) розміщені горизонтально, а колеса (2), захвати (4) та кришка (5) з ручкою є знімними.

Текст

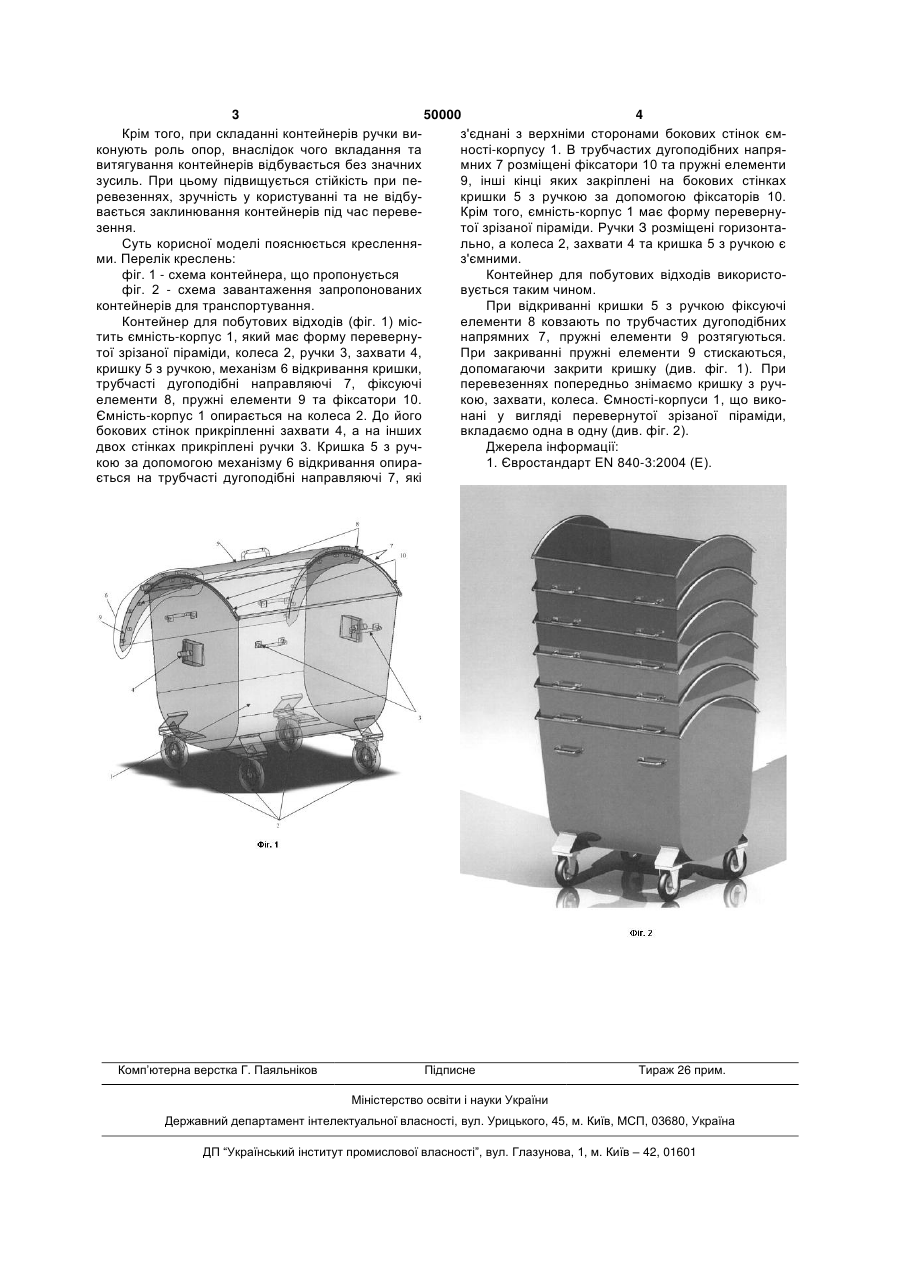

Контейнер для побутових відходів, що містить ємність-корпус (1) на колесах (2), на бокових стінках якого розміщені захвати (4), а на інших двох стінках - ручки (3), та кришку (5) з ручкою, що кіне 3 50000 4 Крім того, при складанні контейнерів ручки виз'єднані з верхніми сторонами бокових стінок ємконують роль опор, внаслідок чого вкладання та ності-корпусу 1. В трубчастих дугоподібних напрявитягування контейнерів відбувається без значних мних 7 розміщені фіксатори 10 та пружні елементи зусиль. При цьому підвищується стійкість при пе9, інші кінці яких закріплені на бокових стінках ревезеннях, зручність у користуванні та не відбукришки 5 з ручкою за допомогою фіксаторів 10. вається заклинювання контейнерів під час перевеКрім того, ємність-корпус 1 має форму перевернузення. тої зрізаної піраміди. Ручки З розміщені горизонтаСуть корисної моделі пояснюється кресленняльно, а колеса 2, захвати 4 та кришка 5 з ручкою є ми. Перелік креслень: з'ємними. фіг. 1 - схема контейнера, що пропонується Контейнер для побутових відходів використофіг. 2 - схема завантаження запропонованих вується таким чином. контейнерів для транспортування. При відкриванні кришки 5 з ручкою фіксуючі Контейнер для побутових відходів (фіг. 1) міселементи 8 ковзають по трубчастих дугоподібних тить ємність-корпус 1, який має форму перевернунапрямних 7, пружні елементи 9 розтягуються. тої зрізаної піраміди, колеса 2, ручки 3, захвати 4, При закриванні пружні елементи 9 стискаються, кришку 5 з ручкою, механізм 6 відкривання кришки, допомагаючи закрити кришку (див. фіг. 1). При трубчасті дугоподібні направляючі 7, фіксуючі перевезеннях попередньо знімаємо кришку з ручелементи 8, пружні елементи 9 та фіксатори 10. кою, захвати, колеса. Ємності-корпуси 1, що викоЄмність-корпус 1 опирається на колеса 2. До його нані у вигляді перевернутої зрізаної піраміди, бокових стінок прикріпленні захвати 4, а на інших вкладаємо одна в одну (див. фіг. 2). двох стінках прикріплені ручки 3. Кришка 5 з ручДжерела інформації: кою за допомогою механізму 6 відкривання опира1. Євростандарт EN 840-3:2004 (Е). ється на трубчасті дугоподібні направляючі 7, які Комп’ютерна верстка Г. Паяльніков Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Container for household waste

Автори англійською

Hrabar Ivan Hryhorovych, Kuzmin Andrii Volodymyrovych, Prymak Yevhen Pavlovych, Tytarenko Volodymyr Yevhenovych

Назва патенту російською

Контейнер для бытовых отходов

Автори російською

Грабар Иван Григорьевич, Кузьмин Андрей Владимирович, Примак Евгений Павлович, Титаренко Владимир Евгеньевич

МПК / Мітки

Автори: Окрушко Василій Єфимович, Бачурін Олексій Микитович, Шерстюк Олександр Анатолійович

МПК: B65F 1/00

Мітки: відходів, контейнер

Формула / Реферат:

Контейнер для відходів містить корпус, кришку, що накриває корпус, який відрізняється тим, що корпус контейнера розділений на відсіки для поміщення пакетів зі сміттям, кришка корпусу виконана з можливістю повороту і фіксацій, має відкритий сегмент, додатково постачений шторкою та поворотним механізмом кришки контейнера.
