Установка ляд для перекриття паралельних вентиляційних каналів

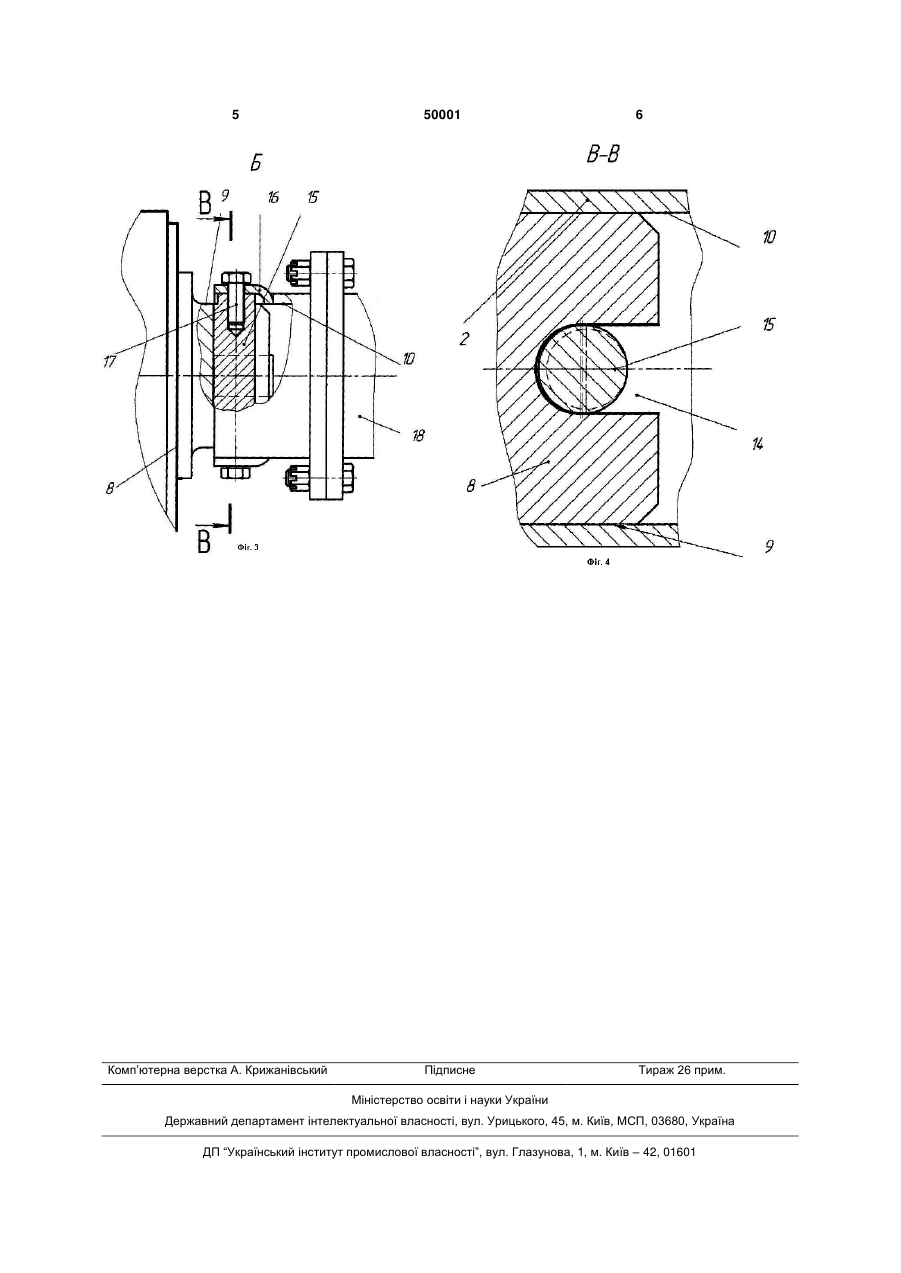

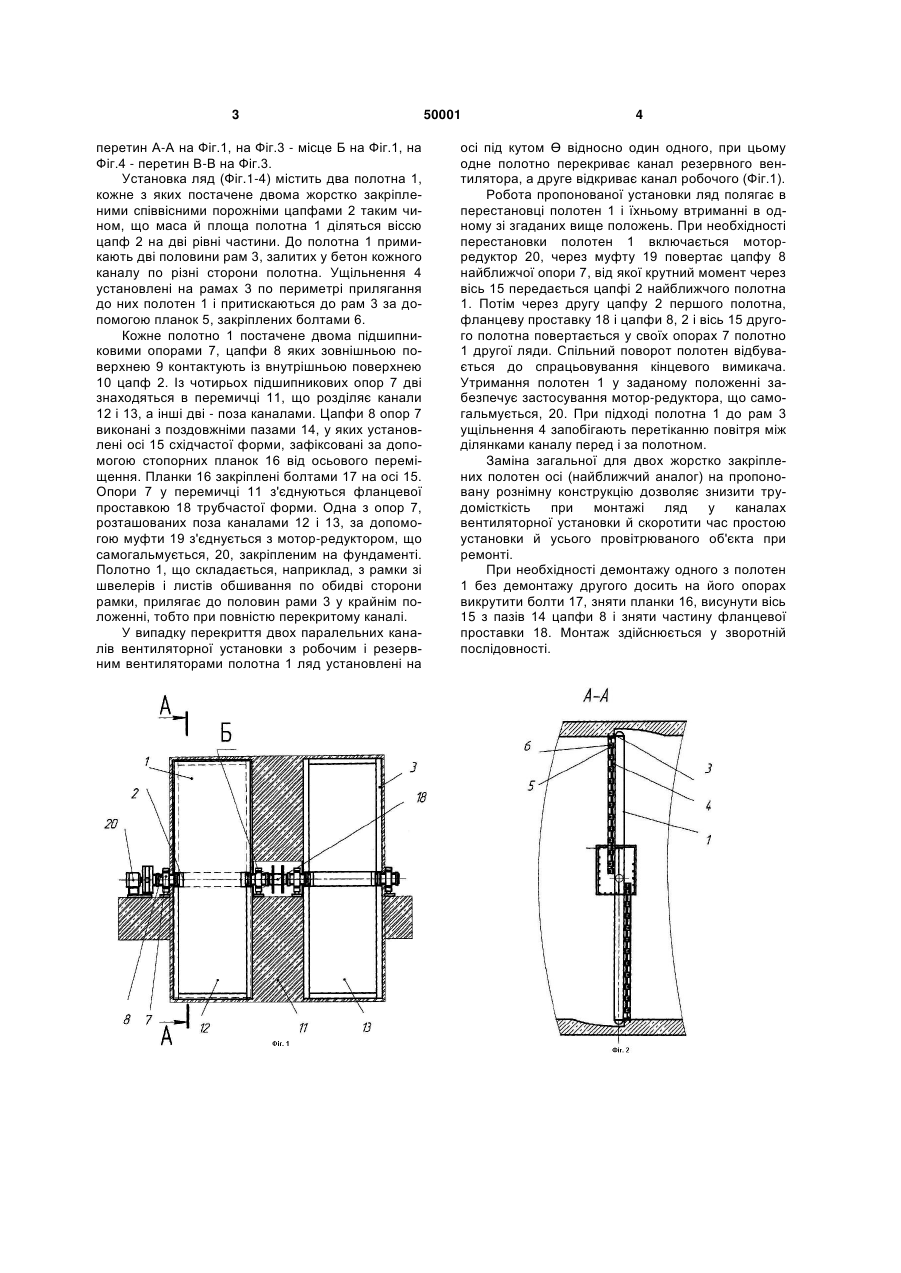

Установка ляд для перекриття паралельних вентиляційних каналів, що містить установлені під кутом один до одного два полотна ляд на загальній осі, що ділить їх на дві рівні частини, загальний привід для перестановки полотен і рам в стінках кожного каналу, що складаються із двох половин, 3 перетин А-А на Фіг.1, на Фіг.3 - місце Б на Фіг.1, на Фіг.4 - перетин В-В на Фіг.3. Установка ляд (Фіг.1-4) містить два полотна 1, кожне з яких постачене двома жорстко закріпленими співвісними порожніми цапфами 2 таким чином, що маса й площа полотна 1 діляться віссю цапф 2 на дві рівні частини. До полотна 1 примикають дві половини рам 3, залитих у бетон кожного каналу по різні сторони полотна. Ущільнення 4 установлені на рамах 3 по периметрі прилягання до них полотен 1 і притискаються до рам 3 за допомогою планок 5, закріплених болтами 6. Кожне полотно 1 постачене двома підшипниковими опорами 7, цапфи 8 яких зовнішньою поверхнею 9 контактують із внутрішньою поверхнею 10 цапф 2. Із чотирьох підшипникових опор 7 дві знаходяться в перемичці 11, що розділяє канали 12 і 13, а інші дві - поза каналами. Цапфи 8 опор 7 виконані з поздовжніми пазами 14, у яких установлені осі 15 східчастої форми, зафіксовані за допомогою стопорних планок 16 від осьового переміщення. Планки 16 закріплені болтами 17 на осі 15. Опори 7 у перемичці 11 з'єднуються фланцевої проставкою 18 трубчастої форми. Одна з опор 7, розташованих поза каналами 12 і 13, за допомогою муфти 19 з'єднується з мотор-редуктором, що самогальмується, 20, закріпленим на фундаменті. Полотно 1, що складається, наприклад, з рамки зі швелерів і листів обшивання по обидві сторони рамки, прилягає до половин рами 3 у крайнім положенні, тобто при повністю перекритому каналі. У випадку перекриття двох паралельних каналів вентиляторної установки з робочим і резервним вентиляторами полотна 1 ляд установлені на 50001 4 осі під кутом Ө відносно один одного, при цьому одне полотно перекриває канал резервного вентилятора, а друге відкриває канал робочого (Фіг.1). Робота пропонованої установки ляд полягає в перестановці полотен 1 і їхньому втриманні в одному зі згаданих вище положень. При необхідності перестановки полотен 1 включається моторредуктор 20, через муфту 19 повертає цапфу 8 найближчої опори 7, від якої крутний момент через вісь 15 передається цапфі 2 найближчого полотна 1. Потім через другу цапфу 2 першого полотна, фланцеву проставку 18 і цапфи 8, 2 і вісь 15 другого полотна повертається у своїх опорах 7 полотно 1 другої ляди. Спільний поворот полотен відбувається до спрацьовування кінцевого вимикача. Утримання полотен 1 у заданому положенні забезпечує застосування мотор-редуктора, що самогальмується, 20. При підході полотна 1 до рам 3 ущільнення 4 запобігають перетіканню повітря між ділянками каналу перед і за полотном. Заміна загальної для двох жорстко закріплених полотен осі (найближчий аналог) на пропоновану рознімну конструкцію дозволяє знизити трудомісткість при монтажі ляд у каналах вентиляторної установки й скоротити час простою установки й усього провітрюваного об'єкта при ремонті. При необхідності демонтажу одного з полотен 1 без демонтажу другого досить на його опорах викрутити болти 17, зняти планки 16, висунути вісь 15 з пазів 14 цапфи 8 і зняти частину фланцевої проставки 18. Монтаж здійснюється у зворотній послідовності. 5 Комп’ютерна верстка А. Крижанівський 50001 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
