Установка для формування виробів з бетонних сумішей
Номер патенту: 50031
Опубліковано: 25.05.2010
Автори: Почка Костянтин Іванович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, формувального пристрою та кривошипно-повзунного приводу, яка відрізняється тим, що для регулювання швидкості подачі бетонної суміші до форми додатково містить у подавальному бункері заслінку, яка змінює своє положення в залежності від положення формувального візка.
Текст

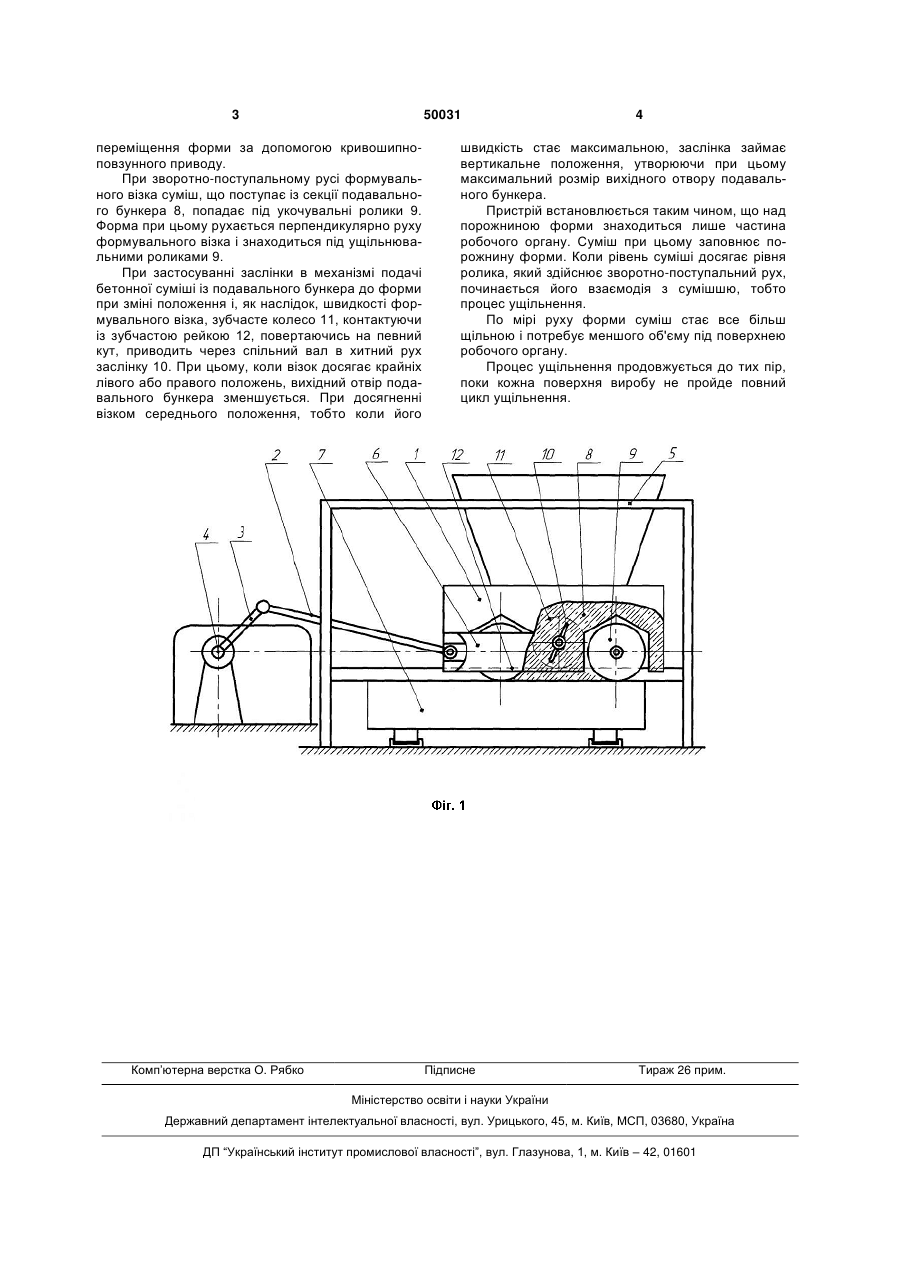

Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, формувального пристрою та кривошипноповзунного приводу, яка відрізняється тим, що для регулювання швидкості подачі бетонної суміші до форми додатково містить у подавальному бункері заслінку, яка змінює своє положення в залежності від положення формувального візка. (19) (21) u200911442 (22) 10.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ЛОВЕЙКІН ВЯЧЕСЛАВ СЕРГІЙОВИЧ, ПОЧКА КОСТЯНТИН ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 50031 переміщення форми за допомогою кривошипноповзунного приводу. При зворотно-поступальному русі формувального візка суміш, що поступає із секції подавального бункера 8, попадає під укочувальні ролики 9. Форма при цьому рухається перпендикулярно руху формувального візка і знаходиться під ущільнювальними роликами 9. При застосуванні заслінки в механізмі подачі бетонної суміші із подавального бункера до форми при зміні положення і, як наслідок, швидкості формувального візка, зубчасте колесо 11, контактуючи із зубчастою рейкою 12, повертаючись на певний кут, приводить через спільний вал в хитний рух заслінку 10. При цьому, коли візок досягає крайніх лівого або правого положень, вихідний отвір подавального бункера зменшується. При досягненні візком середнього положення, тобто коли його Комп’ютерна верстка О. Рябко 4 швидкість стає максимальною, заслінка займає вертикальне положення, утворюючи при цьому максимальний розмір вихідного отвору подавального бункера. Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for moulding products from concrete mixtures
Автори англійськоюLoveikin Viacheslav Serhiiovych, Pochka Kostiantyn Ivanovych
Назва патенту російськоюУстановка для формования изделий из бетонных смесей
Автори російськоюЛовейкин Вячеслав Сергеевич, Почка Константин Иванович
МПК / Мітки
МПК: B28B 13/00
Мітки: сумішей, виробів, установка, бетонних, формування
