Установка для формування виробів з бетонних сумішей
Номер патенту: 50032
Опубліковано: 25.05.2010
Автори: Почка Костянтин Іванович, Ловейкін Вячеслав Сергійович
Формула / Реферат
Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, формувального пристрою та кривошипно-повзунного приводу, яка відрізняється тим, що додатково містить ще два таких же пристрої, причому ці три пристрої виконані з можливістю приведення в зворотно-поступальний рух від спільного приводу з трьома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно одного на кут Dj=120°, і всі формувальні пристрої розташовані паралельно між собою з одного боку приводного вала для забезпечення ущільнення бетонної суміші на одній технологічній лінії.
Текст

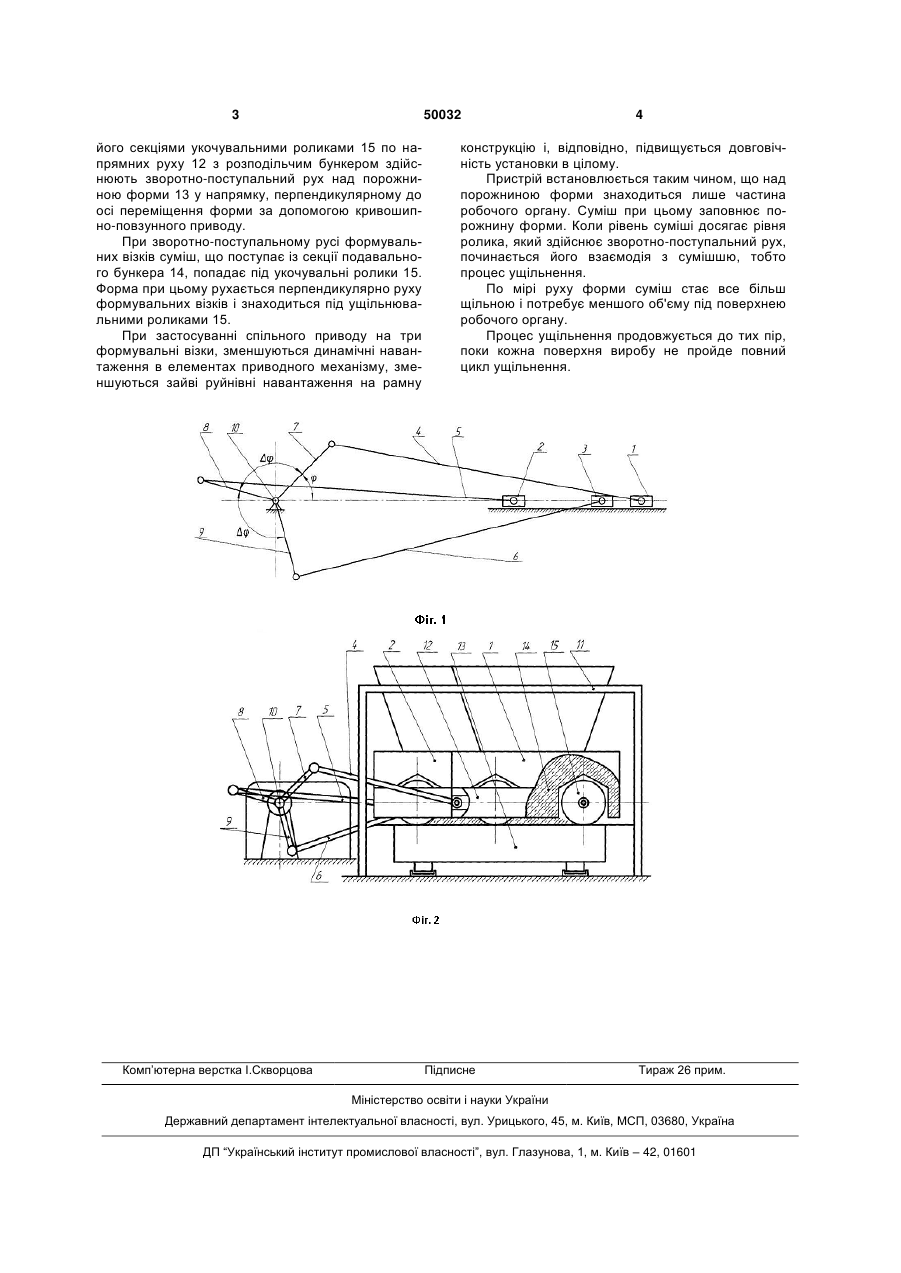

Установка для формування виробів з бетонних сумішей, що складається з нерухомого порталу, формувального пристрою та кривошипноповзунного приводу, яка відрізняється тим, що 3 50032 його секціями укочувальними роликами 15 по напрямних руху 12 з розподільчим бункером здійснюють зворотно-поступальний рух над порожниною форми 13 у напрямку, перпендикулярному до осі переміщення форми за допомогою кривошипно-повзунного приводу. При зворотно-поступальному русі формувальних візків суміш, що поступає із секції подавального бункера 14, попадає під укочувальні ролики 15. Форма при цьому рухається перпендикулярно руху формувальних візків і знаходиться під ущільнювальними роликами 15. При застосуванні спільного приводу на три формувальні візки, зменшуються динамічні навантаження в елементах приводного механізму, зменшуються зайві руйнівні навантаження на рамну Комп’ютерна верстка І.Скворцова 4 конструкцію і, відповідно, підвищується довговічність установки в цілому. Пристрій встановлюється таким чином, що над порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for moulding products from concrete mixtures
Автори англійськоюLoveikin Viacheslav Serhiiovych, Pochka Kostiantyn Ivanovych
Назва патенту російськоюУстановка для формования изделий из бетонных смесей
Автори російськоюЛовейкин Вячеслав Сергеевич, Почка Константин Иванович
МПК / Мітки
МПК: B28B 13/00
Мітки: формування, бетонних, установка, виробів, сумішей
