Механізм врівноваження стрілової системи у крані з горизонтальним переміщенням вантажу
Номер патенту: 50033
Опубліковано: 25.05.2010
Автори: Ловейкін Вячеслав Сергійович, Шевчук Олександр Григорович, Паламарчук Дмитро Анатолійович, Паламарчук Ігор Анатолійович
Формула / Реферат
Механізм врівноваження стрілової системи у крані з горизонтальним переміщенням вантажу, що складається із стріли, хобота, контрхобота, відтяжки, механізмів зміни вильоту та підйому вантажу, який відрізняється тим, що містить рухому противагу, яка за допомогою роликових опор встановлена на напрямних руху, і два гідроциліндри двосторонньої дії, штоки яких шарнірно приєднані до противаги.
Текст

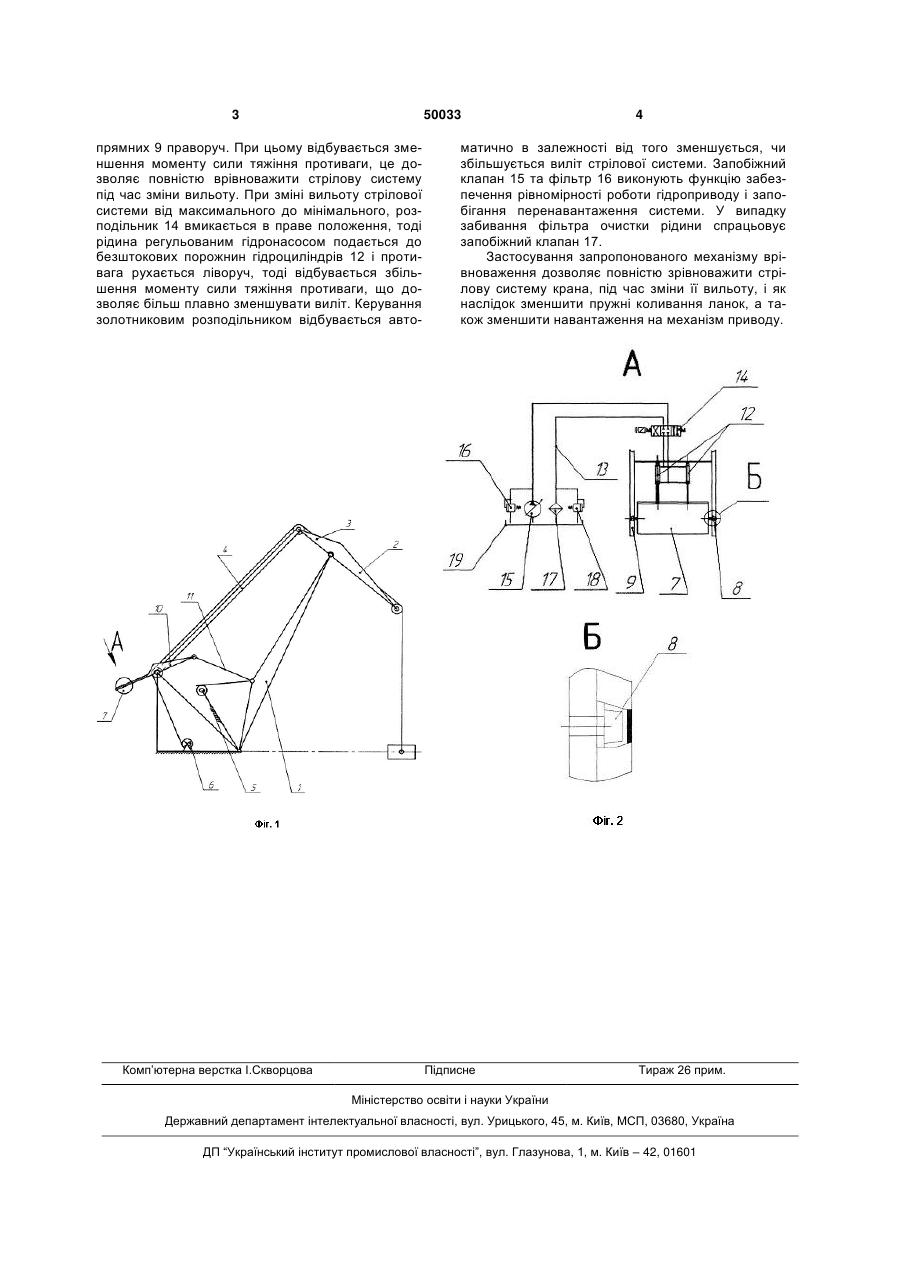

Механізм врівноваження стрілової системи у крані з горизонтальним переміщенням вантажу, що складається із стріли, хобота, контрхобота, відтяжки, механізмів зміни вильоту та підйому вантажу, який відрізняється тим, що містить рухому противагу, яка за допомогою роликових опор встановлена на напрямних руху, і два гідроциліндри двосторонньої дії, штоки яких шарнірно приєднані до противаги. (19) (21) u200911444 (22) 10.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ЛОВЕЙКІН ВЯЧЕСЛАВ СЕРГІЙОВИЧ, ПАЛАМАРЧУК ДМИТРО АНАТОЛІЙОВИЧ, ПАЛАМАРЧУК ІГОР АНАТОЛІЙОВИЧ, ШЕВЧУК ОЛЕКСАНДР ГРИГОРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ 3 50033 прямних 9 праворуч. При цьому відбувається зменшення моменту сили тяжіння противаги, це дозволяє повністю врівноважити стрілову систему під час зміни вильоту. При зміні вильоту стрілової системи від максимального до мінімального, розподільник 14 вмикається в праве положення, тоді рідина регульованим гідронасосом подається до безштокових порожнин гідроциліндрів 12 і противага рухається ліворуч, тоді відбувається збільшення моменту сили тяжіння противаги, що дозволяє більш плавно зменшувати виліт. Керування золотниковим розподільником відбувається авто Комп’ютерна верстка І.Скворцова 4 матично в залежності від того зменшується, чи збільшується виліт стрілової системи. Запобіжний клапан 15 та фільтр 16 виконують функцію забезпечення рівномірності роботи гідроприводу і запобігання перенавантаження системи. У випадку забивання фільтра очистки рідини спрацьовує запобіжний клапан 17. Застосування запропонованого механізму врівноваження дозволяє повністю зрівноважити стрілову систему крана, під час зміни її вильоту, і як наслідок зменшити пружні коливання ланок, а також зменшити навантаження на механізм приводу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMechanism of balancing boom system in crane with horizontal movement of load
Автори англійськоюLoveikin Viacheslav Serhiiovych, Palamarchuk Dmytro Anatoliiovych, Palamarchuk Ihor Anatoliiovych, Shevchuk Oleksandr Hryhorovych
Назва патенту російськоюМеханизм уравновешивания стреловой системы в кране с горизонтальным перемещением груза
Автори російськоюЛовейкин Вячеслав Сергеевич, Паламарчук Дмитрий Анатольевич, Паламарчук Игорь Анатольевич, Шевчук Александр Григорьевич
МПК / Мітки
МПК: B66C 19/00
Мітки: стрілової, врівноваження, системі, переміщенням, горизонтальним, вантажу, країні, механізм
Код посилання
<a href="https://ua.patents.su/2-50033-mekhanizm-vrivnovazhennya-strilovo-sistemi-u-krani-z-gorizontalnim-peremishhennyam-vantazhu.html" target="_blank" rel="follow" title="База патентів України">Механізм врівноваження стрілової системи у крані з горизонтальним переміщенням вантажу</a>
