Пристрій для утримання робочого торця світловодного зонда лазерного аналізатора в ротовій порожнині

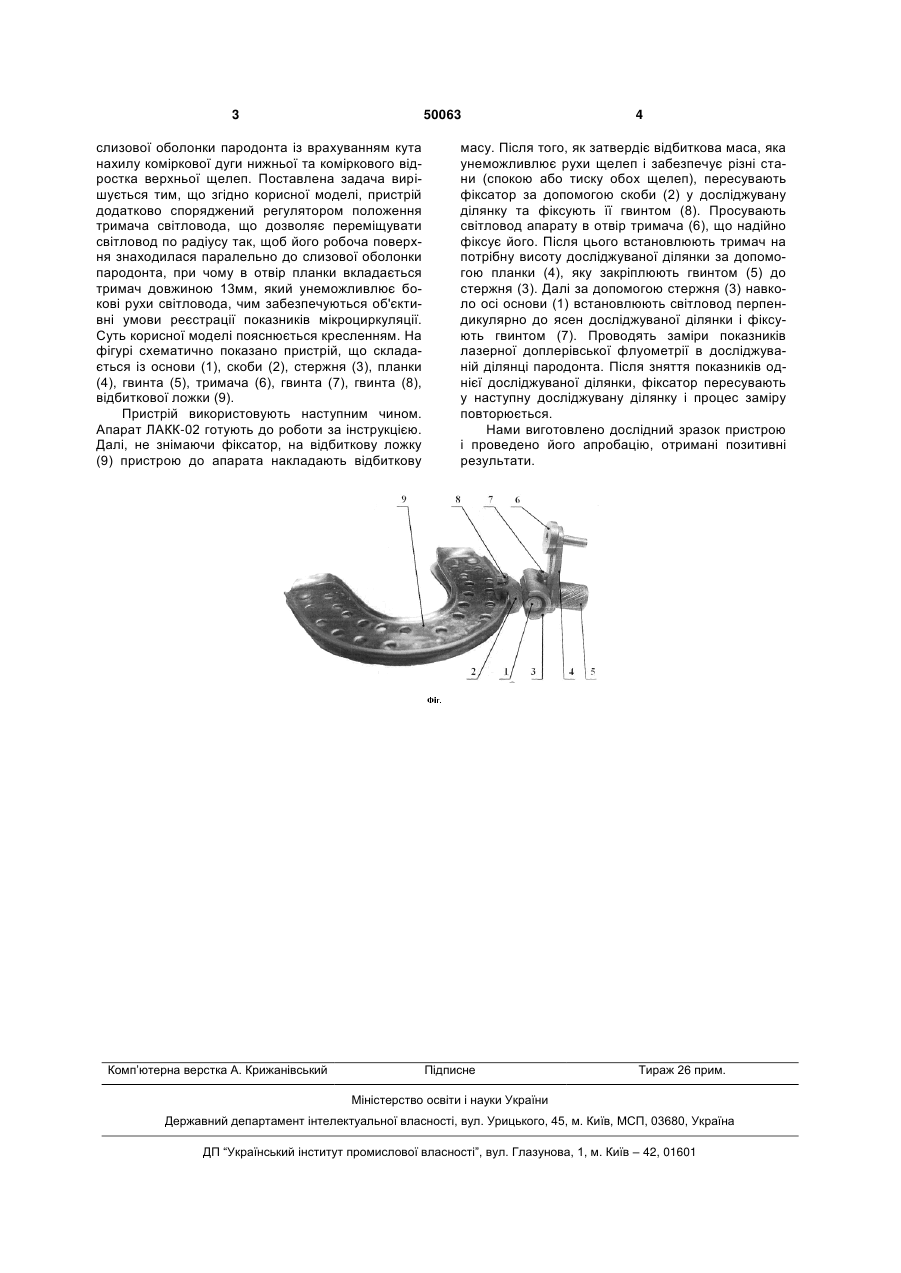

Пристрій для утримування робочого торця світловодного зонда лазерного аналізатора в ротовій порожнині, який відрізняється тим, що містить регулятор положення тримача світловоду, що дозволяє переміщувати світловод по радіусу так, щоб його робоча поверхня знаходилася паралельно до слизової оболонки пародонта, при цьому в отвір планки вкладається тримач довжиною 13 мм, який унеможливлює бокові рухи світловоду, чим забезпечуються об'єктивні умови реєстрації показників мікроциркуляції. Запропонована корисна модель відноситься до медичної техніки та медицини, зокрема до стоматології, і може бути використана для своєчасного та об'єктивного дослідження особливостей мікроциркуляції в тканинах пародонта з використанням методу лазерної доплеровської флуометрії, за умов застосування якої стан кровотоку в судинах визначається за даними аналізу доплерівського сигналу, автоматично, за допомогою програмного забезпечення. Відомим та найбільш близьким до запропонованого, а тому взятий нами за найближчий аналог, є [Пристрій для утримання торця світловода лазера в порожнині рота; Патент на корисну модель № 21114)]. Пристрій виконано у вигляді дуги по формі зубопротезної ложки, а регулятор положення державки світловода – у вигляді повзунка, розташованого з можливістю горизонтального переміщення по ложці із зовнішнього її боку, на якому у вертикальній площині закріплений тримач. Він виконаний з можливістю переміщення по вертикалі відносно повзунка у вигляді планки із поздовжнім пазом з одного її кінця і розташованими по осі впродовж планки отворами для розміщення світловода з іншого кінця. При цьому ложка по зовні шній її поверхні та повзунок по вертикалі в напрямку можливого переміщення мають шкалу з позначками. Таким чином, державку світловода можна переміщувати в горизонтальному та вертикальному напрямках. Використання пристрою забезпечує підведення торця світловода лазера до будь-якої точки ротової порожнини і утримування його без допомоги пацієнта і лікаря, що дає змогу виконувати дослідження у динаміці за рахунок повторного зняття показників в одних і тих же точках ротової порожнини. Це усуває надмірний контакт світловода з тканинами ясен і дозволяє запобігти стисненню мікроциркуляторного русла. Однак недоліком відомого пристрою є неможливість урахування кута нахилу коміркової дуги нижньої та коміркового відростка верхньої щелеп. В основу корисної моделі "Пристрій для утримання робочого торця світловодного зонда лазерного аналізатора в ротовій порожнині" поставлено задачу удосконалити відомий прилад для утримання торця світловода лазера в порожнині рота шляхом конструктивних змін, забезпечити переміщення світловода по радіусу регулятора так, щоб його робоча поверхня знаходилася паралельно до (19) UA (11) 50063 (13) U (21) u200911840 (22) 19.11.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) РОЖКО МИКОЛА МИХАЙЛОВИЧ, НАЗАРУК РУСЛАНА МИХАЙЛІВНА, МЕЛЬНИЧУК АРСЕН СТЕПАНОВИЧ, МЕЛЬНИЧУК ГАЛИНА МИХАЙЛІВНА, РОЖКО-ГУНЧАК ОЛЕНА МИКОЛАЇВНА, РЕДУШКО ЮРІЙ ВОЛОДИМИРОВИЧ, МИХАЙЛЕНКО ТЕТЯНА МИКОЛАЇВНА, ПАЛІЙЧУК ІВАН ВАСИЛЬОВИЧ, СОЛДАТЮК ВАСИЛЬ МИХАЙЛОВИЧ, КІНАШ ІГОР ОМЕЛЯНОВИЧ (73) РОЖКО МИКОЛА МИХАЙЛОВИЧ, НАЗАРУК РУСЛАНА МИХАЙЛІВНА, МЕЛЬНИЧУК АРСЕН СТЕПАНОВИЧ, МЕЛЬНИЧУК ГАЛИНА МИХАЙЛІВНА, РОЖКО-ГУНЧАК ОЛЕНА МИКОЛАЇВНА, РЕ 3 50063 слизової оболонки пародонта із врахуванням кута нахилу коміркової дуги нижньої та коміркового відростка верхньої щелеп. Поставлена задача вирішується тим, що згідно корисної моделі, пристрій додатково споряджений регулятором положення тримача світловода, що дозволяє переміщувати світловод по радіусу так, щоб його робоча поверхня знаходилася паралельно до слизової оболонки пародонта, при чому в отвір планки вкладається тримач довжиною 13мм, який унеможливлює бокові рухи світловода, чим забезпечуються об'єктивні умови реєстрації показників мікроциркуляції. Суть корисної моделі пояснюється кресленням. На фігурі схематично показано пристрій, що складається із основи (1), скоби (2), стержня (3), планки (4), гвинта (5), тримача (6), гвинта (7), гвинта (8), відбиткової ложки (9). Пристрій використовують наступним чином. Апарат ЛАКК-02 готують до роботи за інструкцією. Далі, не знімаючи фіксатор, на відбиткову ложку (9) пристрою до апарата накладають відбиткову Комп’ютерна верстка А. Крижанівський 4 масу. Після того, як затвердіє відбиткова маса, яка унеможливлює рухи щелеп і забезпечує різні стани (спокою або тиску обох щелеп), пересувають фіксатор за допомогою скоби (2) у досліджувану ділянку та фіксують її гвинтом (8). Просувають світловод апарату в отвір тримача (6), що надійно фіксує його. Після цього встановлюють тримач на потрібну висоту досліджуваної ділянки за допомогою планки (4), яку закріплюють гвинтом (5) до стержня (3). Далі за допомогою стержня (3) навколо осі основи (1) встановлюють світловод перпендикулярно до ясен досліджуваної ділянки і фіксують гвинтом (7). Проводять заміри показників лазерної доплерівської флуометрії в досліджуваній ділянці пародонта. Після зняття показників однієї досліджуваної ділянки, фіксатор пересувають у наступну досліджувану ділянку і процес заміру повторюється. Нами виготовлено дослідний зразок пристрою і проведено його апробацію, отримані позитивні результати. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
