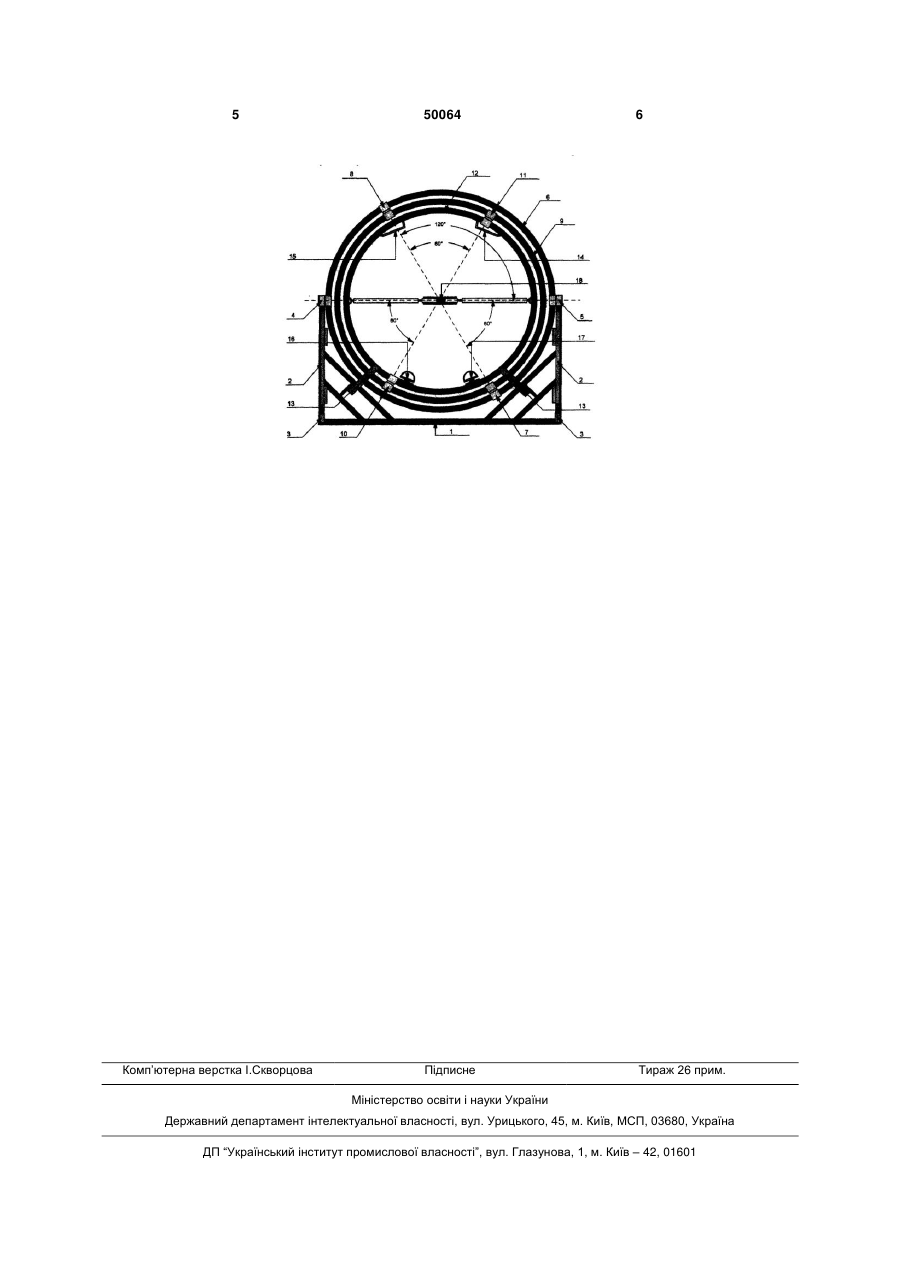

Тренажер “навігатор”

1. Тренажер, що містить з'єднані між собою кільця, тримачі для рук і тримачі для ніг спортсмена, який відрізняється тим, що він обладнаний додатковим кільцем, кільця відрізняються за діаметром, закріплені на нерухомій рамі-штативі по горизонтальній осі з розсувними опорами і розміщені одне в одному таким чином, що зовнішнє кільце закріплено до рами-штатива по горизонтальній осі з можливістю обертання навколо неї, середнє кільце встановлено з можливістю обер 3 новлене з можливістю обертання навколо своєї осі, яка зміщена на 60° відносно горизонтальної осі і закріплено до середнього кільця в місцях перетинання з ним осі обертання внутрішнього кільця, а тримачі для рук і тримачі для ніг спортсмена розміщені у внутрішньому кільці, додатково в ньому розміщений тримач для тіла спортсмена з можливістю кріплення до його талії, тримачі для рук обладнані фіксаторами - защіпками типу «карабін». Виконання тренажера у вигляді трьох кілець, що закріплені на нерухомій рамі-штативі з розсувними опорами з можливістю одночасного обертання кожного кільця навколо своєї осі, кожна з яких має зміщення одна від одної на 60°, створює можливість обертання тіла спортсмена одночасно у різних площинах, що значно розширює діапазон тренувальних рухів спортсмена та підвищує якість тренування. Встановлення кілець тренажера на нерухомій рамі-штативі з розсувними опорами та обладнання тримачів для рук тренажера фіксаторами - защіпками типу «карабін», а внутрішнього кільця тренажера - додатковим тримачем для тіла спортсмена, з можливістю кріплення до його талії, створює безпечні умови тренування. Конструкція тренажера «Навігатор» пояснюється кресленням. На фіг. зображена схема конструкції тренажера. Тренажер встановлений на нерухомій раміштативі 1 з розсувними опорами 2, які обладнані гвинтами 3 для регулювання горизонтального та вертикального розміщення нерухомої рамиштативі 1. До рами-штативі 1 за допомогою кріпильних елементів з підшипниками обертання 4, 5 закріплено зовнішнє кільце 6 таким чином, що його вісь обертання співпадає з горизонтальною віссю. До зовнішнього кільця 6 всередині за допомогою кріпильних елементів з підшипниками обертання 7, 8 закріплено середнє кільце 9, що виконано за діаметром меншим від зовнішнього кільця 6 і встановлене таким чином, що його вісь обертання зміщена на 120° відносно горизонтальної осі. До середнього кільця 9 всередині за допомогою кріпильних елементів з підшипниками обертання 10, 11 закріплено внутрішнє кільце 12, що виконано за діаметром меншим від середнього кільця 9 і встановлене таким чином, що його вісь обертання зміщена на 60° відносно горизонтальної осі. Кільця 6, 9, 12 зафіксовані поворотно-відкидними скобами 13. У верхній частині внутрішнього кільця 12 розміщені тримачі для рук 14, 15 з фіксаторами - защіпками типу «карабін». У нижній частині внутріш 50064 4 нього кільця 12 розміщені тримачі для ніг 16, 17, які виконані як рамочна підніжка, що повторює форму ступні людини, та мають паскові застібки. У середній частині внутрішнього кільця 12 розміщений тримач для тіла спортсмена 18, який виконаний як поясний пасок з розтяжками з двох боків від нього, що за допомогою фіксаторів - защіпок типу «карабін» кріпляться до середини внутрішнього кільця 12. Тренування за допомогою тренажера «Навігатор» проводять наступним чином. На площадці встановлюють нерухому рамуштатив 1 з кільцями 6, 9, 12, для чого розсовують опори 2 і за допомогою гвинтів 3 регулюють встановлювання її положення за горизонталлю та вертикаллю. За допомогою тренера закріплюють тримач для тіла спортсмена 18, для чого на його талії закріплюють поясний пасок, регулюють розтяжки з правого та лівого боку спортсмена, якими обладнаний поясний пасок та за допомогою фіксаторів защіпок типу «карабін» закріплюють розтяжки до внутрішнього кільця 12. Спортсмен береться руками за тримачі для рук 14, 15, на кожну його кінцівку надівають окремий пасок, кожен з яких за допомогою фіксаторів - защіпок типу «карабін» закріплюють до тримачів для рук 14, 15 відповідно. Потім фіксують ноги спортсмена в тримачах для ніг 16, 17, для чого ноги спортсмена в спортивному взутті встановлюють в рамочні підніжки, що повторюють форму ступні, і закріплюють до підніжки нижні кінцівки спортсмена пасковими застібками. Після закінчення процедури щодо фіксування спортсмена звільнюють та відкидають поворотновідкидні скоби 13, звільняють кільця 6, 9, 12. Через те що верхня частина тулуба спортсмена важча за його нижню частину, внутрішнє кільце 12 за рахунок кріпильних елементів з підшипниками обертання 10, 11 починає обертатися навколо своєї осі першим, коли внутрішнє кільце 12 опиняється у площині, що перпендикулярна до площини середнього кільця 9, починається обертання в протилежному напрямку середнього кільця 9 в кріпильних елементах з підшипниками обертання 7, 8. Таким же чином передається рух через кріпильні елементи з підшипниками обертання 4, 5 на зовнішнє кільце 6. В результаті, здійснюючи обертання всіх трьох кілець тренажера одночасно, спортсмен обертається одночасно у трьох площинах. Вправи обертання на тренажері можна виконувати в будьякому ритмі, завдяки тому, що обертання проходить навколо центру тулуба спортсмена, нудотні рефлекси відсутні. Це дозволяє використовувати тренажер «Навігатор» для спортивної підготовки, а також і з метою медичного оздоровлення. 5 Комп’ютерна верстка І.Скворцова 50064 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
