Гнучкий струмопідвід
Номер патенту: 50146
Опубліковано: 25.05.2010
Автори: Чадов Олег Олексійович, Омельченко Дмитро Сергійович
Формула / Реферат
1. Гнучкий струмопідвід, що містить наконечники і пакети стрічок, приєднання наконечників до виводів трансформатора і печі, який відрізняється тим, що стрічки покриті термостійкою ізоляцією.
2. Гнучкий струмопідвід за п. 1, який відрізняється тим, що термостійка ізоляція виконана із кремнеорганічного лаку.
3. Гнучкий струмопідвід за п. 1, який відрізняється тим, що стрічки виконані з міді товщиною 0,5-0,8 мм.

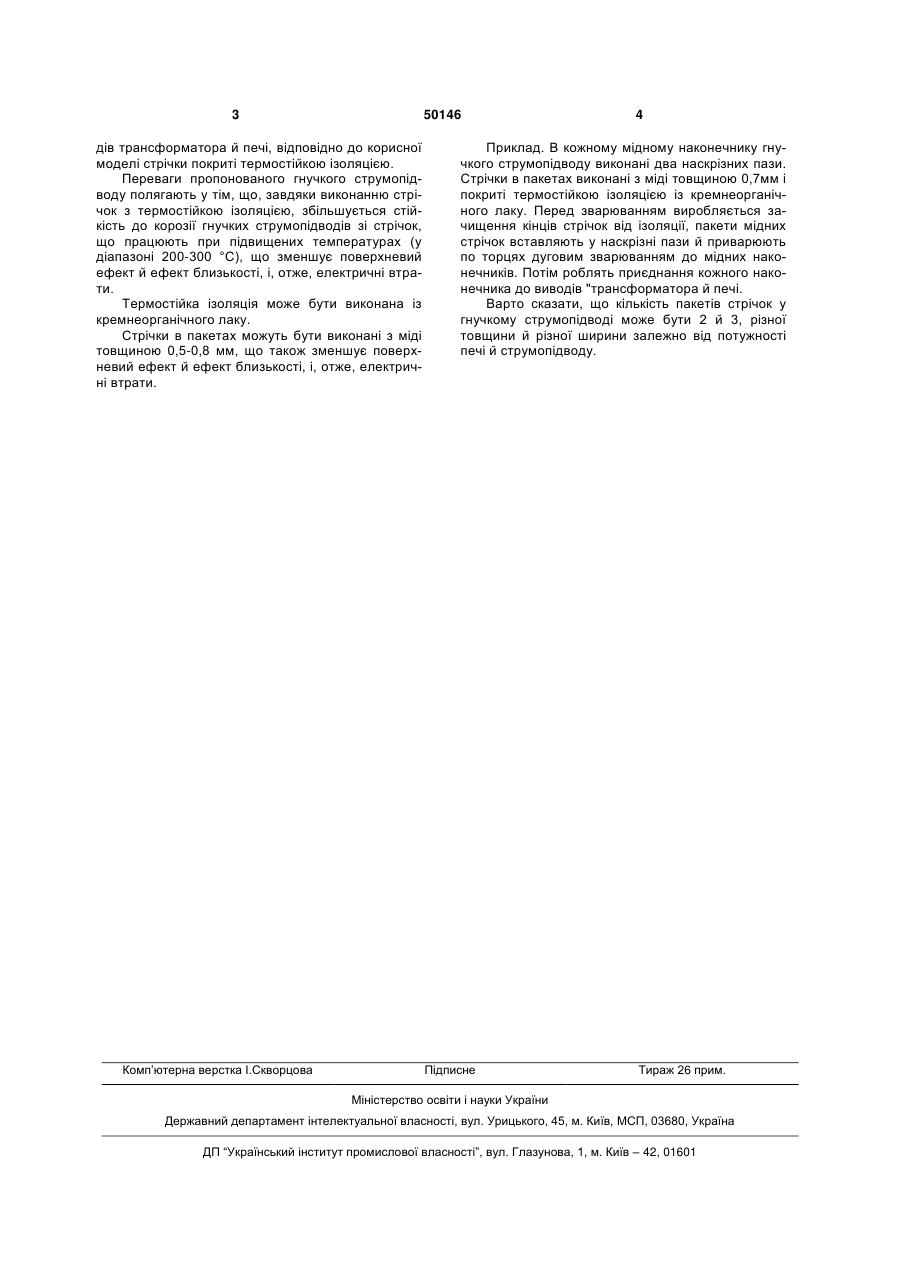

Текст
1. Гнучкий струмопідвід, що містить наконечники і пакети стрічок, приєднання наконечників до 3 50146 дів трансформатора й печі, відповідно до корисної моделі стрічки покриті термостійкою ізоляцією. Переваги пропонованого гнучкого струмопідводу полягають у тім, що, завдяки виконанню стрічок з термостійкою ізоляцією, збільшується стійкість до корозії гнучких струмопідводів зі стрічок, що працюють при підвищених температурах (у діапазоні 200-300 °С), що зменшує поверхневий ефект й ефект близькості, і, отже, електричні втрати. Термостійка ізоляція може бути виконана із кремнеорганічного лаку. Стрічки в пакетах можуть бути виконані з міді товщиною 0,5-0,8 мм, що також зменшує поверхневий ефект й ефект близькості, і, отже, електричні втрати. Комп’ютерна верстка І.Скворцова 4 Приклад. В кожному мідному наконечнику гнучкого струмопідводу виконані два наскрізних пази. Стрічки в пакетах виконані з міді товщиною 0,7мм і покриті термостійкою ізоляцією із кремнеорганічного лаку. Перед зварюванням виробляється зачищення кінців стрічок від ізоляції, пакети мідних стрічок вставляють у наскрізні пази й приварюють по торцях дуговим зварюванням до мідних наконечників. Потім роблять приєднання кожного наконечника до виводів "трансформатора й печі. Варто сказати, що кількість пакетів стрічок у гнучкому струмопідводі може бути 2 й 3, різної товщини й різної ширини залежно від потужності печі й струмопідводу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFlexible current lead
Автори англійськоюChadov Oleh Oleksiiovych, Omelchenko Dmytro Serhiiovych
Назва патенту російськоюГибкий токопровод
Автори російськоюЧадов Олег Алексеевич, Омельченко Дмитрий Сергеевич
МПК / Мітки
МПК: H01B 7/08
Мітки: гнучкий, струмопідвід
