Тролейний струмопідвід пересувного пристрою

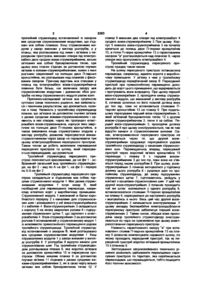

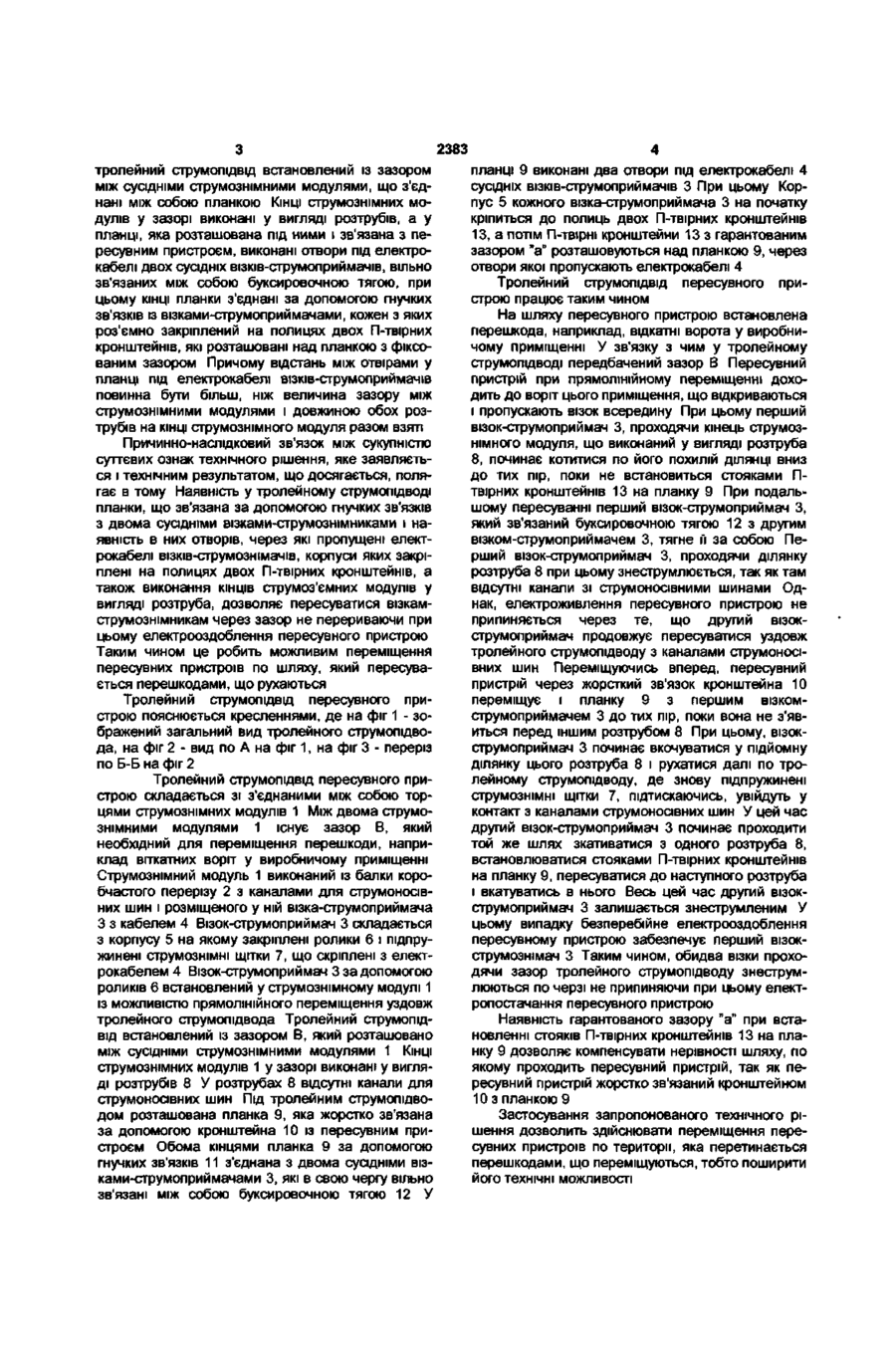

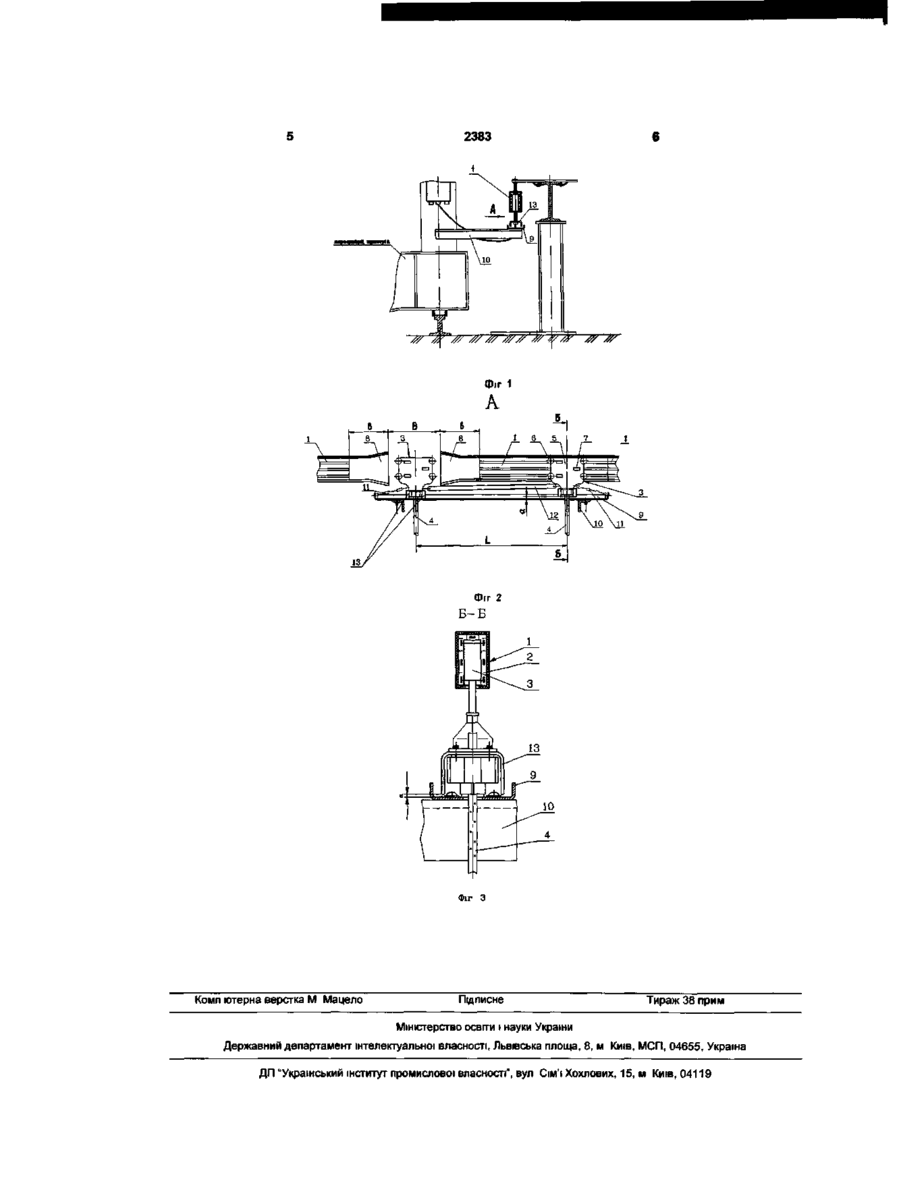

1 Тролейний струмопідвід пересувного пристрою, що містить ряд рознімно з'єднаних між собою торцями струмознімних модулів у вигляді балки коробчастого перерізу з каналами для струмонесних шин і розміщених у них візківструмоприймачів з електрокабелем, роликами і підпружиненими струмознімними щітками, що взаємодіють із струмонесними шинами, при цьому тролейний струмопідвід встановлений із зазором між двома сусідніми струмознімними модулями, що з'єднані між собою планкою, який відрізняється тим, що КІНЦІ струмознімних модулів у зазорі виконані у вигляді розтрубів, а у планці, яка розташована під ними і жорстко зв'язана з пересувним пристроєм, виконані отвори під електрокабелі двох сусідніх візків-струмоприймачів, вільно зв'язаних між собою буксировапьною тягою, при цьому КІНЦІ планки з'єднані за допомогою гнучких зв'язків з візками-струмоприймачами, кожен з яких рознімно закріплений на полицях двох П-подібних кронштейнів, що розташовані над планкою 2 Тролейний струмопідвід пересувного пристрою за п 1, який відрізняється тим, що відстань між отворами у планці під електрокабелі двох сусідніх візків-струмоприймачів величиною зазору між двома сусідніми струмознімними модулями і довжиною розтруба на КІНЦІ струмознімних модулів визначається із співвідношення І_>В + 2Ь, де L - відстань між отворами у планці під електрокабелі двох сусідніх візків-струмоприймачів, В - величина зазору між двома сусідніми струмознімними модулями, b - довжина розтруба на КІНЦІ струмознімного модуля 3 Тролейний струмопідвід пересувного пристрою за п 1, який відрізняється тим, що П-подібні кронштейни розташовані над планкою з гарантованим зазором Корисна модель відноситься до галузі електротехніки і може бути використана для струмопостачання пересувного пристрою, який переміщується по шляху, що перетинається перешкодами За прототип прийнято тролейний струмопідвід, що виконаний із з'єднаних між собою торцями струмознімних модулів Кожний модуль складається з балки коробчастого перерізу з каналами для струмоносівних шин і розташованих у ній візка-струмоприймача з електрокабелем, роликами і підпружиненими струмоз'єм ними щітками, які взаємодіють із струмоносівними шинами Тролейний струмопідвід встановлений із зазором між двома сусідніми струмоз'ємними модулями, що з'єднані між собою планкою (Каталог продукції фірми "STEMANN-TECNIK" Німеччина) Відомий тролейний струмопідвід, що має роз'єм між струмоз'ємними модулями дозволяє виробляти безперебійне струмопостачання пересувного пристрою Однак, якщо шлях прямування пересувного пристрою проходить по території, що перетинається перешкодами, наприклад, пересування візка по території виробничого будинку, яка обмежена стінами з відкатними воротами, тоді переміщення візка неможливе, так як неможливе встановлення тролейного струмопідводу через зазор, а отже неможливе і пересування візкаструмознімача Мета корисної моделі заключається у створенні тролейного струмопідводу, який забезпечує проходження струмознімача через зазори при переміщенні пересувного пристрою по шляху, що обмежений перешкодами Поставлена мета досягається тим, що у тролейному струмопідводі для пересувного пристрою, який включає ряд роз'ємно з'єднаних між собою торцями струмознімних модулів, які уявляють з себе балку коробчастого перерізу з каналами для струмоносівних шин і розміщені у них візкиструмоприймачі з електрокабелем, роликами й підпружиненими струмознімними щітками, які взаємодіють із струмоносівними шинами, при цьому CO 00 со CM 2383 тролейний струмопідвід встановлений із зазором між сусідніми струмознімними модулями, що з'єднані між собою планкою КІНЦІ струмознімних модулів у зазорі виконані у вигляді розтрубів, а у планці, яка розташована під ними і зв'язана з пересувним пристроєм, виконані отвори під електрокабелі двох сусідніх візків-струмоприймачів, вільно зв'язаних між собою буксировочною тягою, при цьому КІНЦІ планки з'єднані за допомогою гнучких зв'язків ІЗ візками-струмоприймачами, кожен з яких роз'ємно закріплений на полицях двох П-твірних кронштейнів, які розташовані над планкою з фіксованим зазором Причому відстань між отвірами у планці під електрокабелі візків-струмоприймачів повинна бути більш, ніж величина зазору між струмознімними модулями і довжиною обох розтрубів на КІНЦІ струмознімного модуля разом взяті Причинно-наслідковий зв'язок між сукупністю суттєвих ознак технічного рішення, яке заявляється і технічним результатом, що досягається, полягає в тому Наявність у тролейному струмопщводі планки, що зв'язана за допомогою гнучких зв'язків з двома сусідніми візками-струмознімниками і наявність в них отворів, через які пропущені електрокабелі візків-струмознімачів, корпуси яких закріплені на полицях двох П-твірних кронштейнів, а також виконання КІНЦІВ струмоз'ємних модулів у вигляді розтруба, дозволяє пересуватися візкамструмознімникам через зазор не перериваючи при цьому електрооздоблення пересувного пристрою Таким чином це робить можливим переміщення пересувних пристроїв по шляху, який пересувається перешкодами, що рухаються Тролейний струмопідвід пересувного пристрою пояснюється кресленнями, де на фіг 1 - зображений загальний вид тролейного струмопідвода, на фіг 2 - вид по А на фіг 1, на фіг 3 - переріз по Б-Б на фіг 2 Тролейний струмопідвід пересувного пристрою складається зі з'єднаними між собою торцями струмознімних модулів 1 Між двома струмознімними модулями 1 існує зазор В, який необхідний для переміщення перешкоди, наприклад віткатних воріт у виробничому приміщенні Струмознімний модуль 1 виконаний із балки коробчастого перерізу 2 з каналами для струмоносівних шин і розміщеного у ній візка-струмоприймача З з кабелем 4 Візок-струмоприймач 3 складається з корпусу 5 на якому закріплені ролики 6 і підпружинені струмознімні щітки 7, що скріплені з електрокабелем 4 Візок-струмоприймач 3 за допомогою роликів 6 встановлений у струмознімному модулі 1 із можливістю прямолінійного переміщення уздовж тролейного струмопідвода Тролейний струмопідвід встановлений із зазором В, який розташовано між сусідніми струмознімними модулями 1 КІНЦІ струмознімних модулів 1 у зазорі виконані у вигляді розтрубів 8 У розтрубах 8 відсутні канали для струмоносівних шин Під тролейним струмопщводом розташована планка 9, яка жорстко зв'язана за допомогою кронштейна 10 із пересувним пристроєм Обома кінцями планка 9 за допомогою гнучких зв'язків 11 з'єднана з двома сусідніми візками-струмоприймачами 3, які в свою чергу вільно зв'язані між собою буксировочною тягою 12 У планці 9 виконані два отвори під електрокабелі 4 сусідніх візків-струмоприймачів 3 При цьому Корпус 5 кожного візка-струмоприймача 3 на початку кріпиться до полиць двох П-твірних кронштейнів 13, а потім П-твірні кронштейни 13 з гарантованим зазором "а" розташовуються над планкою 9, через отвори якої пропускають електрокабелі 4 Тролейний струмопідвід пересувного пристрою працює таким чином На шляху пересувного пристрою встановлена перешкода, наприклад, вщкатні ворота у виробничому приміщенні У зв'язку з чим у тролейному струмопідводі передбачений зазор В Пересувний пристрій при прямолінійному переміщенні доходить до воріт цього приміщення, що відкриваються і пропускають візок всередину При цьому перший візок-струмоприймач 3, проходячи кінець струмознімного модуля, що виконаний у вигляді розтруба 8, починає котитися по його похилій ДІЛЯНЦІ ВНИЗ до тих пір, поки не встановиться стояками Птвірних кронштейнів 13 на планку 9 При подальшому пересуванні перший візок-струмоприймач З, який зв'язаний буксировочною тягою 12 з другим візком-струмоприймачем 3, тягне її за собою Перший візок-струмоприймач 3, проходячи ділянку розтруба 8 при цьому знеструмлюється, так як там відсутні канали зі струмоносівними шинами Однак, електроживлення пересувного пристрою не припиняється через те, що другий візокструмоприймач продовжує пересуватися уздовж тролейного струмопщводу з каналами струмоносівних шин Переміщуючись вперед, пересувний пристрій через жорсткий зв'язок кронштейна 10 переміщує і планку 9 з першим візкомструмоприймачем 3 до тих пір, поки вона не з'явиться перед іншим розтрубом 8 При цьому, візокструмоприймач 3 починає вкочуватися у підйомну ділянку цього розтруба 8 і рухатися далі по тролейному струмопщводу, де знову підпружинені струмознімні щітки 7, підтискаючись, увійдуть у контакт з каналами струмоносівних шин У цей час другий візок-струмоприймач 3 починає проходити той же шлях зкативатися з одного розтруба 8, встановлюватися стояками П-твірних кронштейнів на планку 9, пересуватися до наступного розтруба і вкатуватись в нього Весь цей час другий візокструмоприймач 3 залишається знеструмленим У цьому випадку безперебійне електрооздоблення пересувному пристрою забезпечує перший візокструмознімач 3 Таким чином, обидва візки проходячи зазор тролейного струмопідводу знеструмлюються по черзі не припиняючи при цьому електропостачання пересувного пристрою Наявність гарантованого зазору "а" при встановленні стояків П-твірних кронштейнів 13 на планку 9 дозволяє компенсувати нерівності шляху, по якому проходить пересувний пристрій, так як пересувний пристрій жорстко зв'язаний кронштейном 10 з планкою 9 Застосування запропонованого технічного рішення дозволить здійснювати переміщення пересувних пристроїв по території, яка перетинається перешкодами, що переміщуються, тобто поширити його технічні можливості 2383 Фіг З Комп ютерна верстка М Мацело Пщписне Тираж 38 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності'', вул Сім'ї Хохлових, 15, м Київ, 04119
