Котел

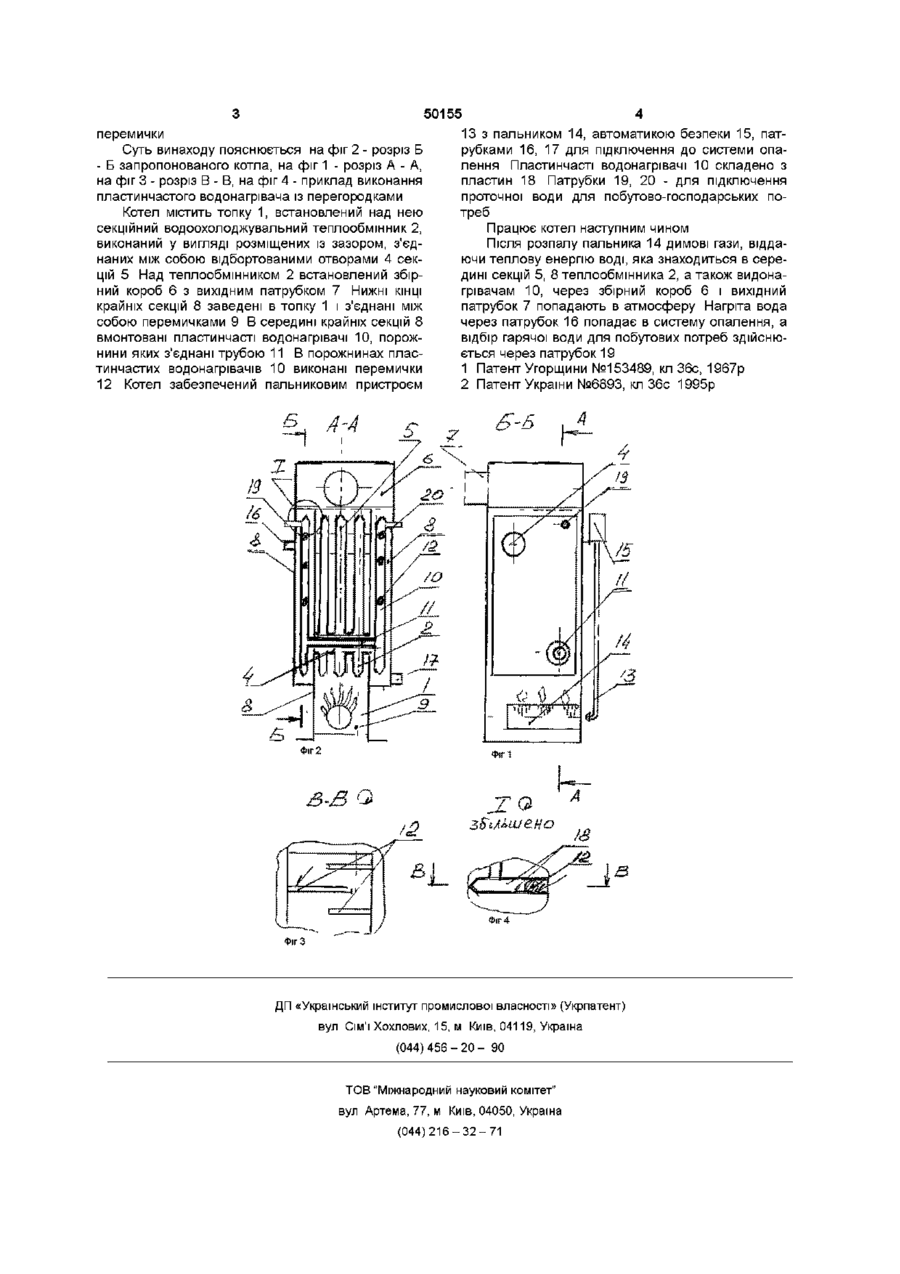

1 Котел, який містить топку, встановлений над нею секційний водоохолоджувальний теплообмінник, виконаний у вигляді розміщених із зазором, з'єднаних між собою відбортованими отворами для циркуляції води секцій, причому нижні КІНЦІ крайніх секцій теплообмінника заведені в топку і з'єднані між собою перемичками, який відрізняється тим, що в середині крайніх секцій водоохолоджувального теплообмінника вмонтовано пластинчасті водонагрівачі, порожнини яких з'єднані трубою 2 Котел за п 1, який відрізняється тим, що труба, що з'єднує порожнини пластинчастих водонагрівачів, проходить крізь відбортовані отвори для циркуляції води секцій водоохолоджувального теплообмінника 3 Котел за пп 1, 2, який відрізняється тим, що в порожнинах пластинчастих водонагрівачів виконані перемички Винахід відноситься до опалювальної техніки і може бути використаний в опалювальних водогрійних котлах Відомий котел, який містить топку, встановлений над нею секційний водоохолоджувальний теплообмінник, виконаний у вигляді розміщених із зазором, з'єднаних між собою відбортованими отворами для циркуляції води секцій, причому, нижні КІНЦІ крайніх секцій теплообмінника заведені в топку [1] Недоліком відомого котла є те, що в ньому не використано можливості підвищення його ефективності за рахунок конструктивних покращень топки Відомий котел, який містить топку, встановлений над нею секційний водоохолоджувальний теплообмінник, виконаний у вигляді розміщених із зазором, з'єднаних між собою відбортованими отворами для циркуляції води секцій теплообмінника заведені в топку і з'єднані між собою перемичками [2] Цей котел є найбільш близьким по технічній суті та в досягаемому результаті і вибраний як прототип Недоліком відомого котла є те, що в ньому не використано можливості підвищення його ефективності за рахунок встановлення в середині крайніх секцій пластинчастих водонагрівачів Поставлене завдання вирішується тим, що котел, який містить топку, встановлений над нею секційний водоохолоджувальний теплообмінник, виконаний у вигляді розміщених із зазором, з єднаних між собою відбортованими отворами для циркуляції води секцій при/чому нижні КІНЦІ крайніх секцій теплообмінника заведені в топку і з'єднані між собою перемичками j відрізняється тим, що в середині крайніх секцій водоохолоджувального теплообмінника вмонтовано пластинчасті водонагрівачі, порожнини яких з'єднані трубою, яка проходить крізь відбортовані отвори для циркуляції води секцій водоохолоджувального теплообмінника, а в порожнинах пластинчастих водонагрівачів виконані перемички Наявність в серединах крайніх секцій пластинчастих проточних водонагрівачів надає можливість отримання котлом додаткової функції - нагрівання проточної води для господарсько - побутових потреб З'єднання порожнин пластинчастих проточних водонагрівачів трубою, яка проходить крізь відбортовані отвори для циркуляції води секцій водоохолоджувального теплообмінника надає конструкції котла компактність Виконання в порожнинах пластинчастих водонагрівачів перемичок збільшує ефективність нагрівання проточної води Порівняльний аналіз із прототипом показує, що ВІДМІННІСТЬ полягає в тому, що в середині крайніх секцій водоохолоджувального теплообмінника вмонтовано пластинчасті водонагрівачі, порожнини яких з'єднані трубою, яка проходить крізь відбортовані отвори для циркуляції води секцій водоохолоджувального теплообмінника, а в порожнинах пластинчастих водонагрівачів виконані ю ю о ю 50155 13 з пальником 14, автоматикою безпеки 15, патперемички рубками 16, 17 для підключення до системи опаСуть винаходу пояснюється на фіг 2 - розріз Б лення Пластинчасті водонагрівачі 10 складено з - Б запропонованого котла, на фіг 1 - розріз А - А, пластин 18 Патрубки 19, 20 - для підключення на фіг 3 - розріз В - В, на фіг 4 - приклад виконання проточної води для побутово-господарських попластинчастого водонагрівача із перегородками треб Котел містить топку 1, встановлений над нею секційний водоохолоджувальний теплообмінник 2, Працює котел наступним чином виконаний у вигляді розміщених із зазором, з'єдПісля розпалу пальника 14 димові гази, віддананих між собою відбортованими отворами 4 секючи теплову енергію воді, яка знаходиться в серецій 5 Над теплообмінником 2 встановлений збірдині секцій 5, 8 теплообмінника 2, а також видонаний короб 6 з вихідним патрубком 7 Нижні КІНЦІ грівачам 10, через збірний короб 6 і вихідний крайніх секцій 8 заведені в топку 1 і з'єднані між патрубок 7 попадають в атмосферу Нагріта вода собою перемичками 9 В середині крайніх секцій 8 через патрубок 16 попадає в систему опалення, а вмонтовані пластинчасті водонагрівачі 10, порожвідбір гарячої води для побутових потреб здійснюнини яких з'єднані трубою 11 В порожнинах пласється через патрубок 19 тинчастих водонагрівачів 10 виконані перемички 1 Патент Угорщини №153489, кл 36с, 1967р 12 Котел забезпечений пальниковим пристроєм 2 Патент України №6893, кл 36с 1995р Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
