Опалювальний водогрійний котел

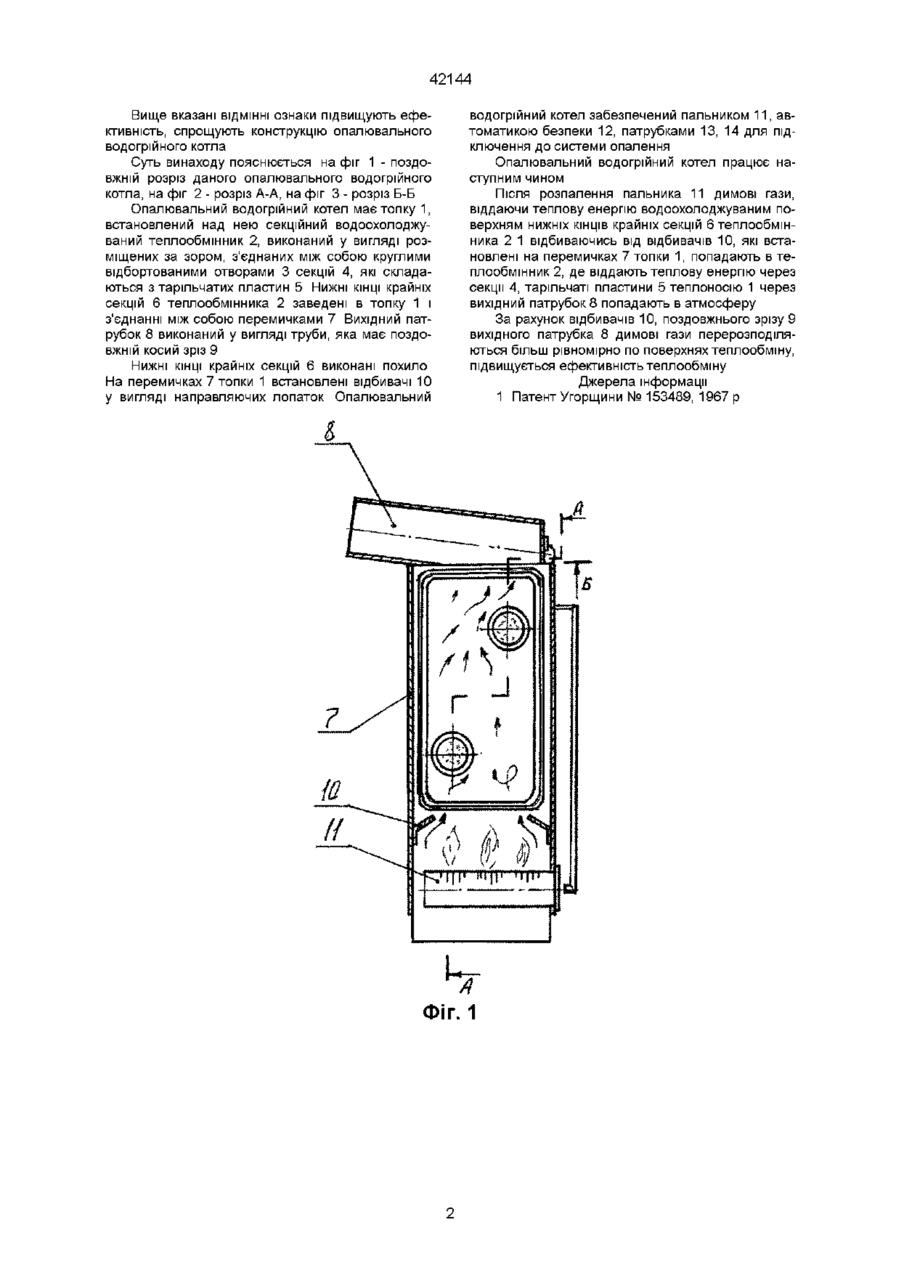

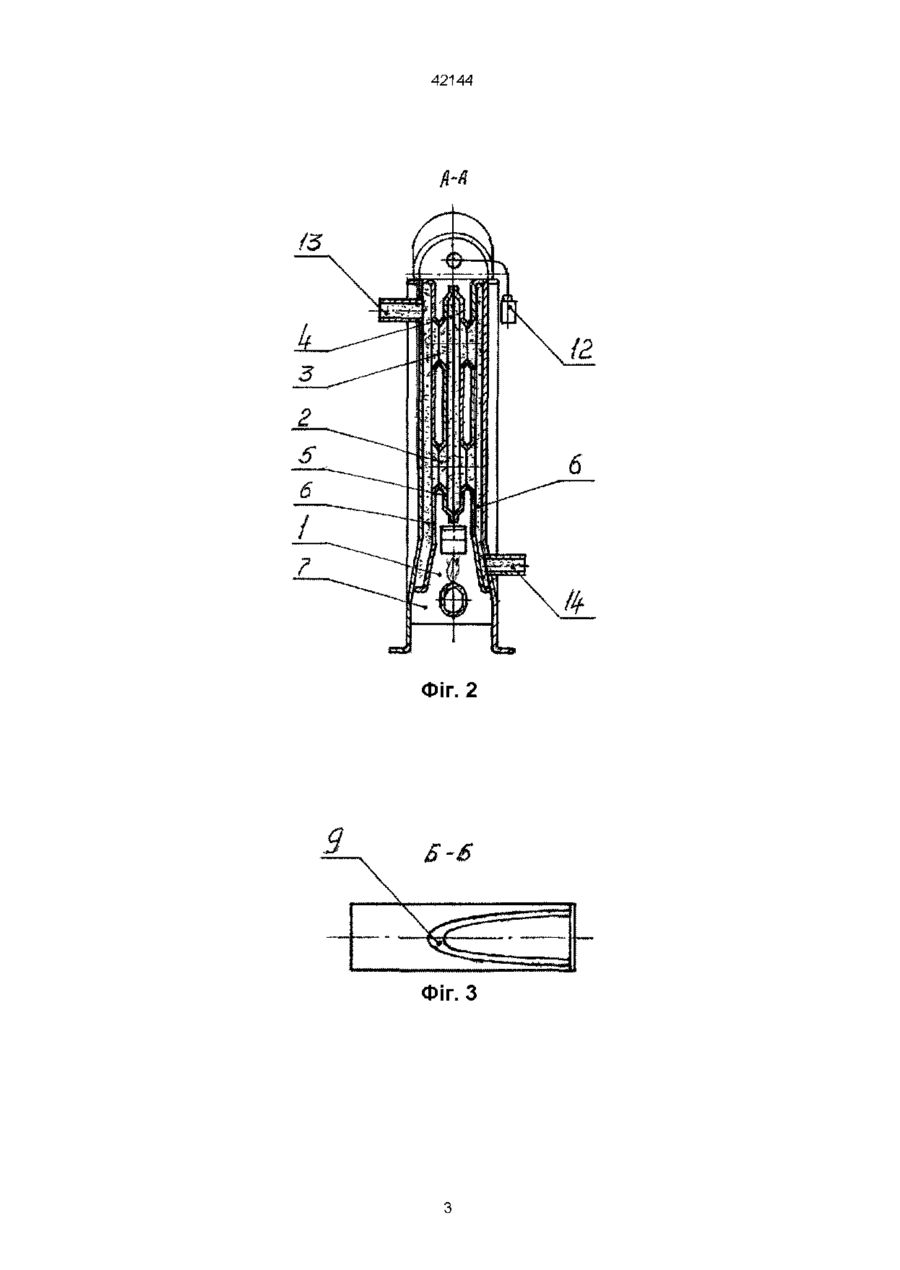

1 Опалювальний водогрійний котел, який має топку, встановлений над нею секційний водоохолоджуваний теплообмінник, виконаний у вигляді розміщених з зазором, з'єднаних між собою круглими відбортованими отворами для циркуляції во ди секцій, які складаються з тарілчастих пластин, причому нижні КІНЦІ крайніх секцій теплообмінника заведені в топку і з'єднані між собою перемичками, вихідний патрубок, який відрізняється тим, що на перемичках топки встановлені відбивачі у вигляді, наприклад, направляючих лопаток, а вихідний патрубок виконаний у вигляді труби, яка має поздовжній косий зріз по площі його примикання до теплообмінника 2 Опалювальний водогрійний котел по п 1, який відрізняється тим, що нижні КІНЦІ крайніх секцій виконані похило Винахід відноситься до теплотехніки і може бути використано в опалювальних водогрійних котлах Відомий опалювальний водогрійний котел, який має топку, встановлений над нею секційний водоохолоджуваний теплообмінник, виконаний у вигляді розміщених з зазором, з'єднаних між собою круглими відбортованими отворами для циркуляції води секцій, які складаються з тарільчастих пластин, причому, нижні КІНЦІ крайніх секцій теплообмінника заведені в топку, збірний короб з вихідним патрубком [1] Цей опалювальний водогрійний котел є найбільш близьким до даного по технічній суті та досяжному результату і вибраний в якості прототипу Недоліком відомого опалювального водогрійного котла є те, що він має порівняно низьку ефективність за рахунок того, що частина теплової енергії витрачається на нагрів неводоохолоджуваних торцевих поверхонь теплообмінника та топки В основу винаходу поставлене завдання вдосконалення конструкції котла за рахунок підвищення його ефективності та спрощення конструкції Поставлене завдання вирішується там, що опалювальний водогрійний котел, який має топку, встановлений над нею секційний водоохолоджуваний теплообмінник, виконаний у вигляді розміщених з зазором, з'єднаних між собою круглими відбортованими отворами для циркуляції води секцій, які складаються з тарільчатих пластин, при чому нижні КІНЦІ крайніх секцій теплообмінника заведені в топку і з'єднані між собою перемичками вихідний патрубок, згідно винаходу на перемичках топки встановлені відбивачі у вигляді, наприклад, направляючих лопаток, вихідний патрубок виконаний у вигляді труби, яка має поздовжній косий зріз по площі його примикання до теплообмінника, нижні КІНЦІ крайніх секцій виконані похило Наявність відбивачів у вигляді направляючих лопаток надає димовим газам напрямок від неводоохолоджуваних перемичок до центральної частини теплообмінника, надає турбулентність, чим зменшує тепловитрати і підвищує ефективність теплообміну Виконання вихідного патрубка у вигляді труби, яка має поздовжній косий зріз по площі його примикання до теплообмінника спрощує конструкцію опалювального водогрійного котла, так як заміняє собою збірний короб, а наявність поздовжнього косого зрізу забезпечує більш рівномірний розподіл димових газів в теплообміннику, стабілізує тягу по фронту виходу димових газів з теплообмінника, що підвищує ефективність теплообміну Виконання нахиленими нижніх КІНЦІВ крайніх секцій надає димовим газам направленість, ламінарність, швидкість, збільшує поверхню теплообміну охолоджуваних поверхонь топки, за рахунок чого покращуються екологічні характеристики димових газів (зменшується NOx), підвищується ефективність теплообміну Порівняльний аналіз з прототипом показує, що ВІДМІННІСТЬ заключається в наявності відбивачів у вигляді направляючих лопаток, виконанні вихідного патрубка у вигляді труби з поздовжнім косим зрізом по площі його примикання до теплообмінника, нахилених нижніх КІНЦІВ крайніх секцій 42144 Вище вказані ВІДМІННІ ознаки підвищують ефективність, спрощують конструкцію опалювального водогрійного котла Суть винаходу пояснюється на фіг 1 - поздовжній розріз даного опалювального водогрійного котла, на фіг 2 - розріз А-А, на фіг 3 - розріз Б-Б Опалювальний водогрійний котел має топку 1, встановлений над нею секційний водоохолоджуваний теплообмінник 2, виконаний у вигляді розміщених за зором, з'єднаних між собою круглими відбортованими отворами 3 секцій 4, які складаються з тарільчатих пластин 5 Нижні КІНЦІ крайніх секцій 6 теплообмінника 2 заведені в топку 1 і з'єднанні між собою перемичками 7 Вихідний патрубок 8 виконаний у вигляді труби, яка має поздовжній косий зріз 9 Нижні КІНЦІ крайніх секцій 6 виконані похило На перемичках 7 топки 1 встановлені відбивачі 10 у вигляді направляючих лопаток Опалювальний водогрійний котел забезпечений пальником 11, автоматикою безпеки 12, патрубками 13, 14 для підключення до системи опалення Опалювальний водогрійний котел працює наступним чином Після розпалення пальника 11 димові гази, віддаючи теплову енергію водоохолоджуваним поверхням нижніх КІНЦІВ крайніх секцій 6 теплообмінника 2 1 відбиваючись від відбивачів 10, які встановлені на перемичках 7 топки 1, попадають в теплообмінник 2, де віддають теплову енергію через секції 4, тарільчаті пластини 5 теплоносію 1 через вихідний патрубок 8 попадають в атмосферу За рахунок відбивачів 10, поздовжнього зрізу 9 вихідного патрубка 8 димові гази перерозподіляються більш рівномірно по поверхнях теплообміну, підвищується ефективність теплообміну Джерела інформації 1 Патент Угорщини № 153489, 1967 р ФІГ. 1 42144 fi-A Фіг. 2 Фіг. З 42144 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку 2002 р Формат 60x84 1/8 Обсяг обл -вид арк Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
