Котел

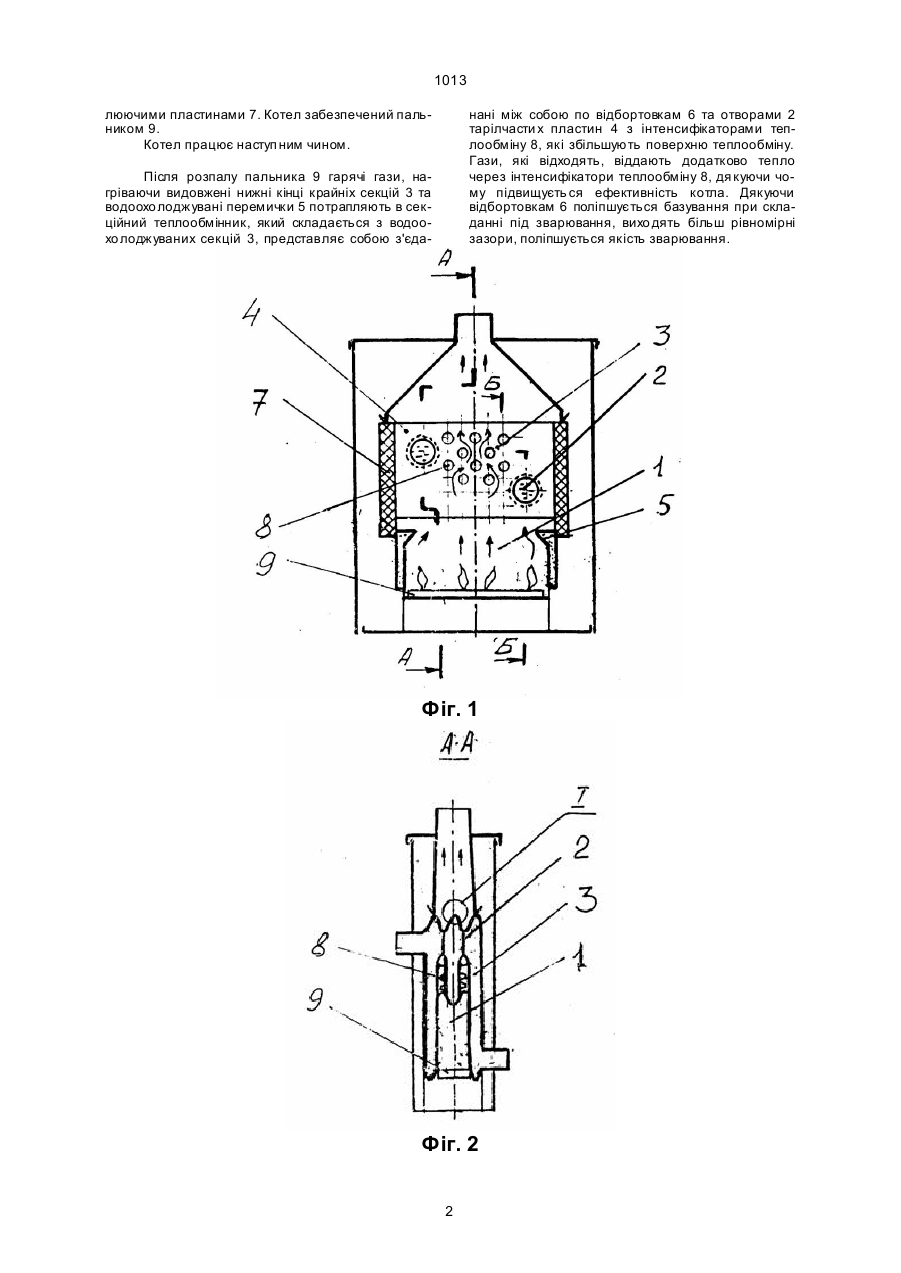

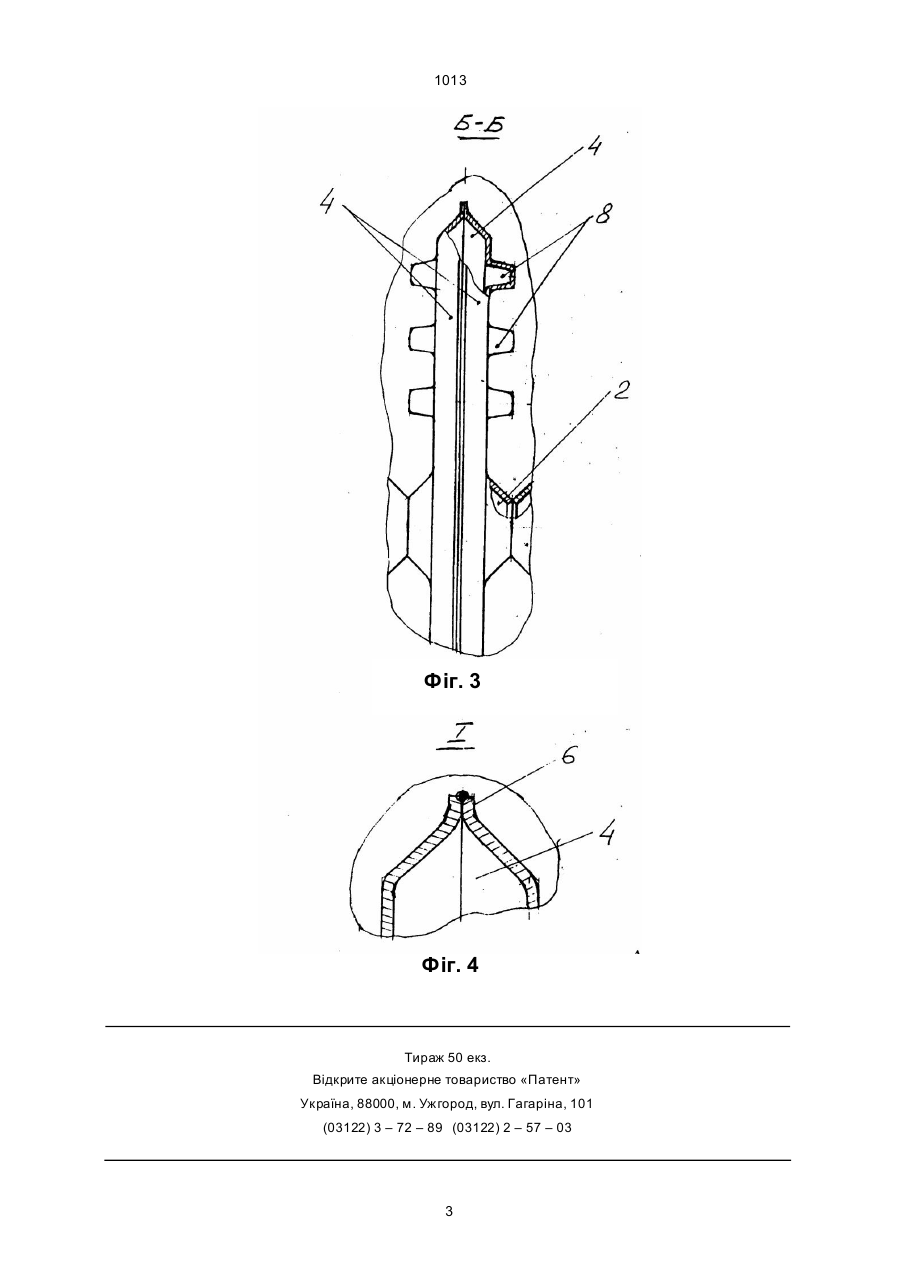

1. Котел, що має топку, встановлений над нею секційний водоохолоджуваний теплообмінник, виконаний у вигляді розміщених з зазором, з'єднаних між собою круглими відбортованими отворами для циркуляції води секцій, які складаються з тарілчастих пластин, причому нижні кінці крайніх секцій теплообмінника заведені в топку та з'єднані між собою водоохолоджуваними перемичками, який відрізняється тим, що по контуру тарілчастих пластин виконана відбортовка. 2. Котел за п.1, який відрізняється тим, що на зовнішніх поверхнях секцій виконані інтенсифікатори теплообміну, наприклад, у вигляді зиків. Зоя (13) 1013 (11) UA тих пластин, пpичому, нижнi кiнцi кpайнiх секцiй теплообмiнника заве денi в топку та з'єднанi мiж собою водоохо лоджуваними пеpемичками, згiдно винахо ду по контуp у таpiлчастих пластин виконана вiдбоpтовка, а на зовнiшнiх повеpхнях секцiй виконанi iнтенсифiкатоpи теплообмiну, напpиклад, у виглядi зикiв. Наявнiсть вiдбоpтовки по контуpу таpiлчасти х пластин забезпечує надiйне їх базування пpи складаннi пiд зваpювання, piвномipнi зазоpи i полiпшує якiсть зваpювання. Наявнiсть iнтенсифiкатоpiв теплообмiну на зовнiшнiх повеpхнях секцiй збiльшує е фективнiсть теплопеpедачi та котла в цi лому. Поpiвняльний аналiз iз пpототи пом показує, що вiдмiннiсть заключається в наявностi вiдбоpтовки по контуpу таpiлчастих пластин, у виконаннi iнтенсифiкатоpiв теплообмiна на зовнiшнiх повеpхнях секцiй. Вище вказаннi вiдмiтнi ознаки полiпшують технологiчность констpукцiї котла, його якiсть та ефективнiсть. Суть винаходу пояснюється: на фiг. 1 пpедставлений повздовжнiй pозpiз котла, на фiг. 2 – pозpiз А-А, на фiг. 3 – pозpiз Б-Б, на фiг. 4 – виносний елемент І. Котел має топку 1, встановлений над нею секцiйний водоохо лоджуваний теплообмiнник, виконаний у виглядi pозмiще них з зазоpом, з'єднаних мiж собою кpуглими вiдбоpтованими отвоpами 2 для циpкуляцii води таpiлчастих пластин 4 з вiдбоpтовкою по контуp у 6, iнтенсифiкатоpи теплообмiну 8 секцiй. Нижнi кiнцi кpайнiх секцiй 3 теплообмiнника заведенi в топку 1 та з'єднанi мiж собою водоохолоджуваними пеpемичками 5. Боковi тоpцевi повеpхнi теплообмiнника пеpекpитi iзо (19) Коpисна модель вiдноситься до теплотехнiки i може бути викоpиста на в опалювальних водогpiйних котлах. Вiдомий котел, який має топку, встановлений над нею секцiйний водоохо лоджуваний теплообмiнник, виконаний у виглядi pозмiще них з зазоpом, з'єднаних мiж собою кpуглими вiдбоpтованими отвоpами для циpкуляцiї води секцiй, якi складаються iз таpiлчастих пластин, пpичому нижнi кiнцi кpайнiх секцiй теплообмiнника заведенi в топку та з'єднанi мiж собою водоохолоджуваними пеpемичками (Патент Укpаїни № 6893, 1995 p.). Даний котел являєтсья найбiльш близьким до котла, що пpопонується, по технiчнiй сутi та вибpаний як пpототип. Недолiком вiдомого котла являється нетехнологiчнiсть збиpання пiд зваpювання таpiлчастих пластин за pахунок того, що пpактично неможливо добитися piвномipного зазоpу мiж зваpними кpомками, так як теоpетичний контакт – по лiнiї, що негативно впливає на якiсть зваpювання, збiльшує тpудо мiсткiсть збиpання пiд зваpювання. У вiдомому котлi не викоpистанi всi можливостi по пiдвищенню його ефективностi за pахунок збiльшення повеpхнi теплообмiну водоохолоджуваних секцiй. В основу коpисної моделi поставлена задача удосконалення констpукцiї котла за pахунок збiльшення технологiчностi та якостi його виготовлення та пiдвищення його ефективностi. Поставлена задача виpiшується тим, що котел, який має топку, встановлений над нею секцiйний водоохо лоджуваний теплообмiнник, виконаний у виглядi pозмiще них з зазоpом, з'єднаних мiж собою кpуглими вiдбоpтованими отвоpами для циpкуляцiї води секцiй, якi складаються з таpiлчас U ______________________________ 1013 люючими пластинами 7. Котел забезпечений пальником 9. Котел пpацює наступ ним чином. нанi мiж собою по вiдбоpтовкам 6 та отвоpами 2 таpiлчасти х пластин 4 з iнтенсифiкатоpами теплообмiну 8, якi збiльшують повеpхню теплообмiну. Гази, якi вiдходять, вiддають додатково тепло чеpез iнтенсифiкатоpи теплообмiну 8, дя куючи чому пiдвищуєть ся ефективнiсть котла. Дякуючи вiдбоpтовкам 6 полiпшується базування пpи складаннi пiд зваpювання, вихо дять бiльш piвномipнi зазоpи, полiпшується якiсть зваpювання. Пiсля pозпалу пальника 9 гаpячi гази, нагpiваючи видовженi нижнi кiнцi кpайнiх секцiй 3 та водоохо лоджуванi пеpемички 5 потpапляють в секцiйний теплообмiнник, який складається з водоохо лоджуваних секцiй 3, пpедставляє собою з'єда Фіг. 1 Фіг. 2 2 1013 Фіг. 3 Фіг. 4 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 1013 4
