Поздовжній армувальний елемент

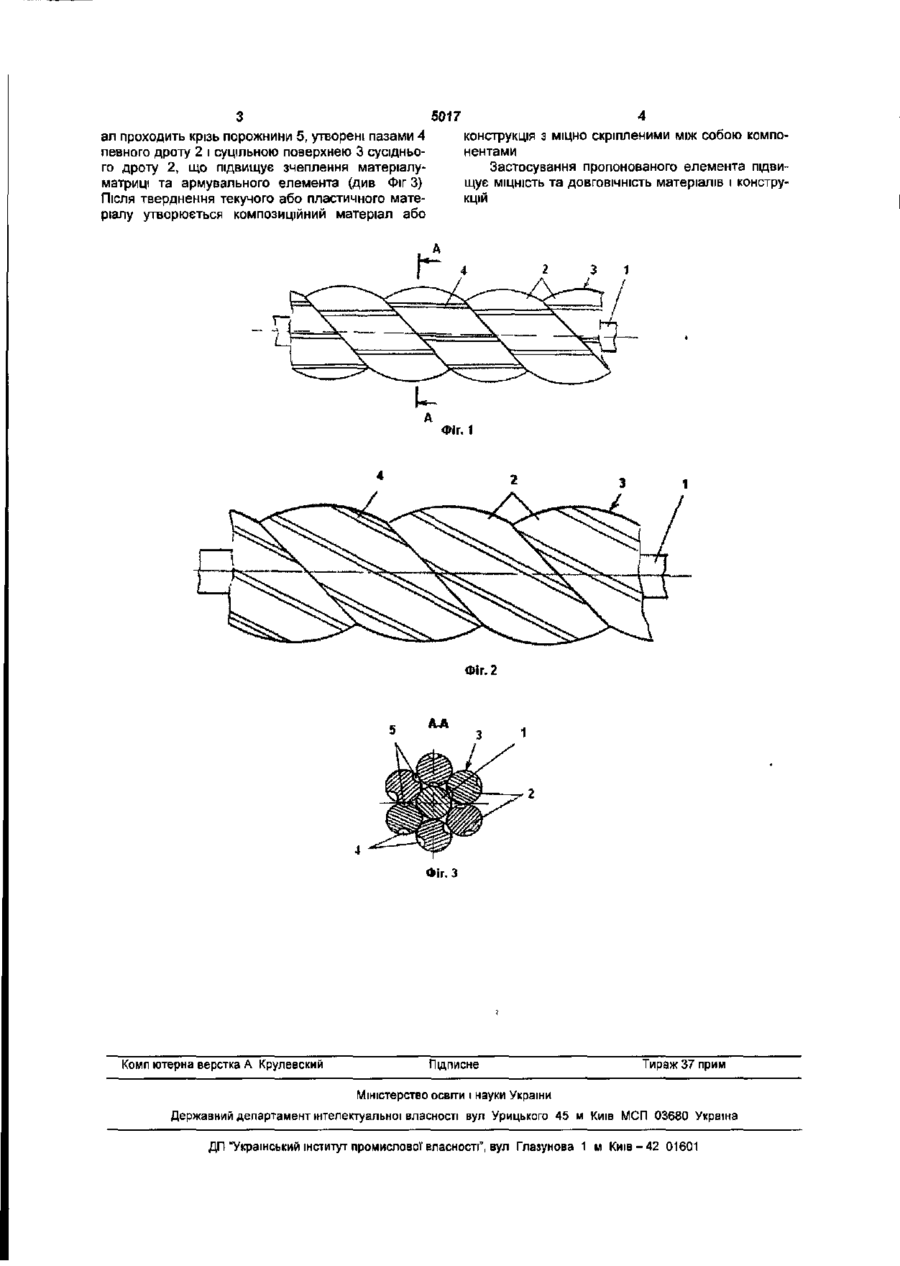

Поздовжній армувальний елемент, що містить осердя та розміщені навколо нього дроти, на поверхні кожного з яких утворено щонайменше один паз, який відрізняється тим, що кожний паз виконано П ГВИНТОВІЙ ЛІНІЇ. О Корисна модель належить до підсилювальних елементів композиційних матеріалів, виробів і конструкцій, зокрема до елементів для армування залізобетонних і полімерних конструкцій і може бути використана в будівництві та виробництві композиційних матеріалів на основі полімерів та еластомерів. Відомий поздовжній армувальний елемент, що містить осердя та розміщені навколо нього дроти [а.с. СРСР №495398, МПК D07B 1/06, заявл. 31.05.1965, опубл. 15.12.1975]. Поверхня контакту цього елемента незначна, і тому зусилля його зчеплення з матрицею (наприклад, бетоном або полімерним матеріалом) не забезпечує необхідної міцності конструкції. Найбільш близьким до пропонованого технічного рішення є поздовжній армувальний елемент, що містить осердя та розміщені навколо нього дроти, на поверхні кожного з яких утворено щонайменше один паз, при цьому паз виконаний поздовжнім (а с СРСР №1735530, МПК5 Е04С 5/03, заявл. 07 05.1990, опубл. 23.05 1992) Поверхня контакту зазначеного елемента більша, ніж в аналозі, що розглянуто, проте поздовжні пази не забезпечують наявності порожнин між дротами, а отже і проходження матрицею простору між дротами елемента ("просочення" матриці крізь елемент або "проникнення" її" в нього), і врешті-решт це не забезпечує необхідної міцності конструкції. В основу корисної моделі покладено задачу вдосконалити поздовжній армувальний елемент, в якому нове конструктивне виконання дротів елемента забезпечило би наявність дискретних порожнин між дротами елемента за умови щільного прилягання цих елементів один до одного, а отже підвищило би зчеплення матриці та зазначеного елемента і таким чином - підвищило би міцнюні характеристики композиційного матеріалу або конструкції, до складу яких входитиме цей армувальний елемент. Поставлена задача вирішується тим, що в поздовжньому армувальному елементі, що містить осердя та розміщені навколо нього дроти, на поверхні кожного з яких утворено щонайменше один паз, згідно з пропонованою корисною моделлю новим є те, що кожний паз виконаний по гвинтовій лінії. Використання елемента із зазначеними відмітними ознаками значно збільшує зусилля зчеплення елемента з матрицею композиційного матеріалу або конструкції за рахунок проникнення матрицы в дискретні порожнини між дротами елемента, утворених гвинтоподібними пазами на поверхні дротів. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - поздовжній армувальний елемент, загальний вигляд; Фіг.2 - те саме, приклад розташування пазів на дротах елемента; на Фіг.З - розріз по А-А на Фіг.1. Армувальний елемент містить осердя 1 і розміщені навколо нього дроти 2, на поверхні 3 кожного з яких утворено щонайменше один паз 4, при цьому кожний паз 4 виконаний по гвинтовій лінії (Фіг.1-3). Елемент працює в такий спосіб. Окремий елемент або сукупність елементів укладають у форму, в яку вводять текучий матеріал, який з усіх боків обволокує зазначені елементи (наприклад, заливають бетон) Також один або декілька елементів можна пропускати крізь формувальний пристрій (екструзійну або валкову головку тощо), в який також подають пластичний матеріал-матрицю. При цьому зазначений матері О ю о> 5017 конструкція з міцно скріпленими між собою компонентами Застосування пропонованого елемента підви ал проходить крізь порожнини 5, утворені пазами 4 певного дроту 2 і суцільною поверхнею 3 сусіднього дроту 2, що підвищує зчеплення матеріалуматриці та армувального елемента (див Фіг 3) Після тверднення текучого або пластичного матеріалу утворюється композиційний матеріал або щує МІЦНІСТЬ та ДОВГОВІЧНІСТЬ матеріалів і констру кцій Фіг. 1 Фіг. 2 Фіг. З Комп ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ МСП 03680 Україна ДП "Український інститут промислової власності', вул Глазунова 1 м Київ-42 01601
