Полімерна композиція

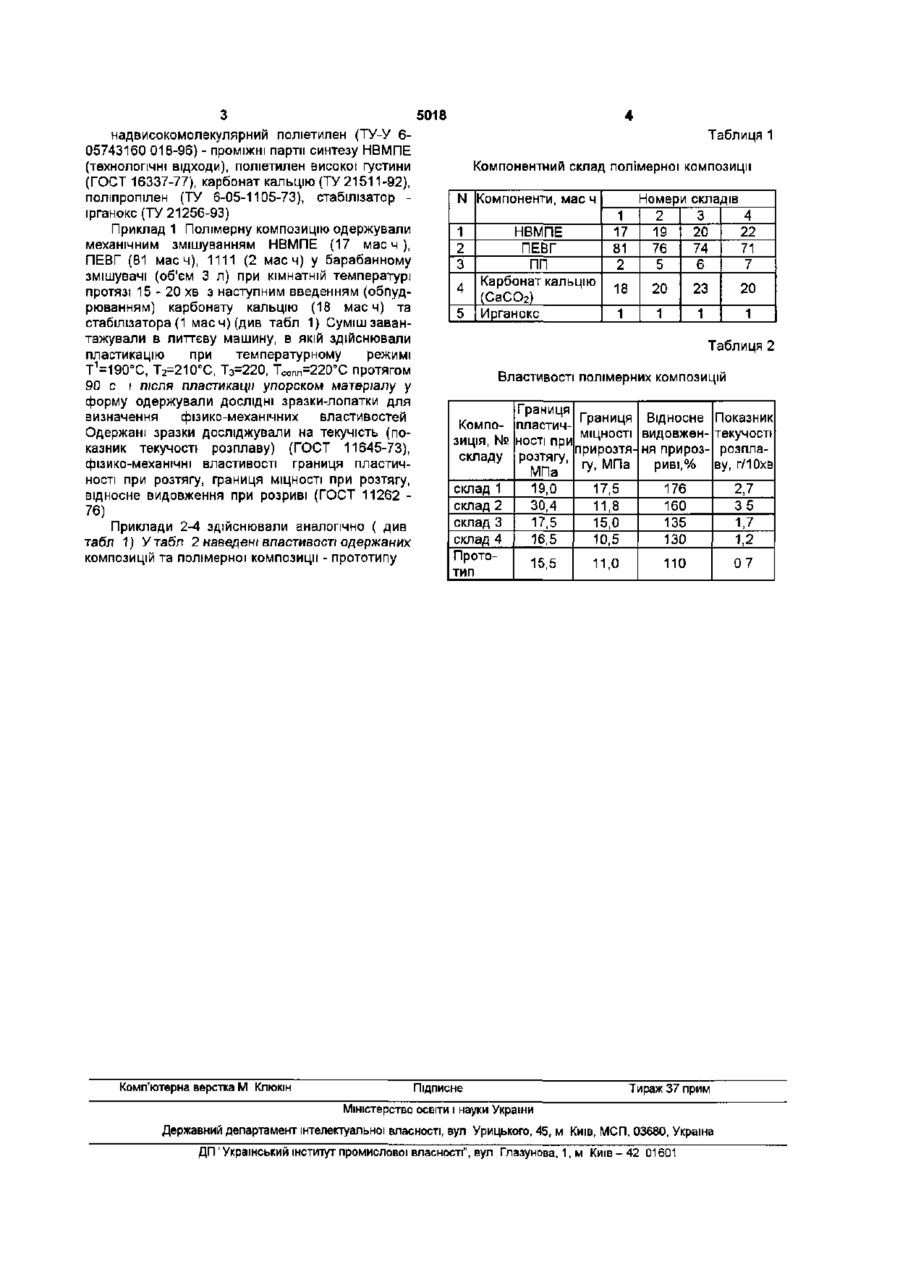

Полімерна композиція, що містить надвисокомолекулярний поліетилен, поліетилен високої густини і карбонат кальцію, яка відрізняється тим, що як надвисокомолекулярний поліетилен вона містить проміжні партії синтезу надвисокомолекулярного поліетилену та додатково - поліпропілен і стабілізатор, наприклад ірганокс, при такому співвідношенні компонентів, мас ч проміжні партії синтезу надвисокомолекулярного поліетилену 17-22 поліетилен високої густини 70-85 карбонат кальцію 18-23 поліпропілен 2-7 ірганокс 1. Корисна модель відноситься до високомолекулярних сполук а саме композицій на основі гомополімерів і може бути використана для одержання плівки, труб, профілів, пакувальних матеріалів, конструкційних виробів тощо Найбільш близькою до запропонованої є полімерна композиція, що містить надвисокомолекулярний поліетилен (НВМПЕ), поліетилен високої густини (ПЕВГ) і карбонат кальцію [Binary and ternary particulated composites UHMWPE/CaCOs/HDPE Suwanprateeb J / J Appl Polym Sci -2000,75-№ 1 2 - P 1503-1513] Вона має наступне співвідношення компонентів (мас ч ) надвисокомолекулярний поліетилен 40 поліетилен високої густини 40 карбонат кальцію 40 Ця полімерна композиція, за рахунок полімеризаційного наповнення, характеризується більшим модулем пружності при розтягу, проте має низькі показники МІЦНОСТІ, деформації при розтягу та текучості, і тому не може перероблятись такими промисловими методами, як лиття під тиском та екструзія В основу корисної моделі поставлена задача створити полімерну композицію в якій використання проміжних партій синтезу НВМПЕ та введення нових компонентів при ЗМІНІ співвідношення компонентів композиції, дозволило би не використовуючи метод полімеризаційного наповнення покращити фізико-механічні, експлуатаційні та технологічні властивості композиції, що забезпе чило би здатність до переробки методами лиття під тиском та екструзією Також вирішується питання утилізації технологічних ВІДХОДІВ (проміжних партій синтезу НВМПЕ) та здешевлення композиції Поставлена задача вирішується тим, що в полімерній композиції, що містить надвисокомолекулярний поліетилен, поліетилен високої густини і карбонат кальцію, згідно з корисною моделлю, як надвисокомолекулярний поліетилен вона містить проміжні партії синтезу надвисокомолекулярного поліетилену та додатково поліпропілен і стабілізатор, наприклад, ірганокс, при такому співвідношенні компонентів, мас ч проміжні партії синтезу надвисокомолекулярного поліетилену 17-22 поліетилен високої густини 70-85 карбонат кальцію 18-23 поліпропілен 2-7 ірганокс 1 Це забезпечує утворення нової надмолекулярної структури, що дозволяє одержати композицію, яка характеризується кращими фізикомеханічними, експлуатаційними та технологічними властивостями без полімеризаційного наповнення та здатністю до переробки методами лиття під тиском та екструзією При цьому вирішується питання утилізації проміжних партій синтезу НВМПЕ (технологічних ВІДХОДІВ) та здешевлення композиції Для одержання полімерних композицій були використанні 00 о ю ф 5018 надвисокомолекулярний поліетилен (ТУ-У 605743160 018-96) - проміжні партії синтезу НВМПЕ (технологічні відходи), поліетилен високої густини (ГОСТ 16337-77), карбонат кальцію (ТУ 21511-92), поліпропілен (ТУ 6-05-1105-73), стабілізатор ірганокс (ТУ 21256-93) Приклад 1 Полімерну композицію одержували механічним змішуванням НВМПЕ (17 мас ч ), ПЕВГ (81 мас ч), 1111 (2 мас ч) у барабанному змішувачі (об'єм 3 л) при кімнатній температурі протязі 15 - 20 хв з наступним введенням (обпудрюванням) карбонату кальцію (18 мас ч) та стабілізатора (1 мас ч) (див табл 1) Суміш завантажували в литтєву машину, в якій здійснювали пластикацію при температурному режимі Т1=190°С, Т2=210°С, Т3=220, ТСОпл=220°С протягом 90 с і після пластикаци упорском матеріалу у форму одержували ДОСЛІДНІ зразки-лопатки для визначення фізико-механічних властивостей Одержані зразки досліджували на текучість (показник текучості розплаву) (ГОСТ 11645-73), фізико-механічні властивості границя пластичності при розтягу, границя МІЦНОСТІ при розтягу, відносне видовження при розриві (ГОСТ 11262 76) Приклади 2-4 здійснювали аналогічно ( див табл 1) У табл 2 наведені властивості одержаних композицій та полімерної композиції - прототипу Комп'ютерна верстка М Кпюкін Таблиця 1 Компонентний склад полімерної композиції N Компоненти, мас ч 1 2 3 4 5 НВМПЕ ПЕВГ ПП Карбонат кальцію (СаСО2) Ирганокс 1 17 81 2 Номери 2 19 76 5 складів 3 4 20 22 74 71 6 7 18 20 23 20 1 1 1 1 Таблиця 2 Властивості полімерних композицій Границя Границя Відносне Показник Компо- пластичМІЦНОСТІ видовжен- текучості зиція, № ності при прирозтя- ня прироз- розпласкладу розтягу, риві,% ву, г/Юхв гу, МПа МПа склад 1 19,0 17,5 176 2,7 склад 2 30,4 11,8 160 35 склад 3 17,5 15,0 135 1J склад 4 1,2 16,5 10,5 130 Прото15,5 11,0 110 07 тип Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м Київ-42 01601
