Прес для віджимання рослинних олій

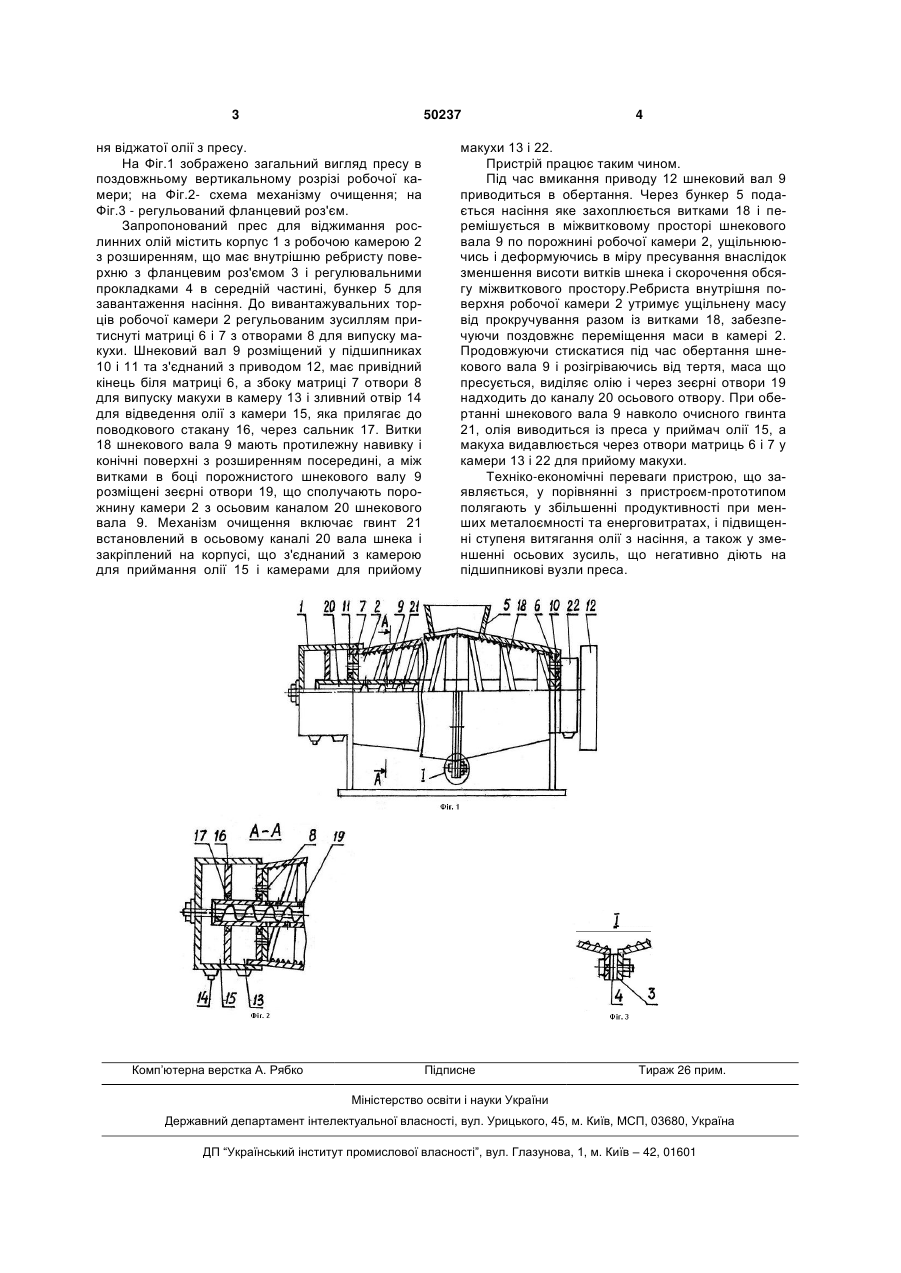

Прес для віджимання рослинних олій, що містить корпус з робочою камерою та шнековий вал, який розташований у робочій камері, який відрізняється тим, що робоча камера має розширення і регульований роз'єм в середній частині, а шнековий вал, що розташований в робочій камері, має протилежну навивку витків і розширення в середній частині, причому механізм очищення включає гвинт, встановлений в осьовому каналі вала і закріплений на корпусі. (19) (21) u200913498 (22) 24.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ШАБЛІЙ МИКОЛА ЄВДОКИМОВИЧ, ЄРЕМЕНКО ОЛЕКСАНДР ІВАНОВИЧ, ПАСІЧНИК ЮРІЙ ЛЕОНІДОВИЧ, ВАСИЛЮК ВОЛОДИМИР ІВАНОВИЧ (73) ШАБЛІЙ МИКОЛА ЄВДОКИМОВИЧ 3 50237 ня віджатої олії з пресу. На Фіг.1 зображено загальний вигляд пресу в поздовжньому вертикальному розрізі робочої камери; на Фіг.2- схема механізму очищення; на Фіг.3 - регульований фланцевий роз'єм. Запропонований прес для віджимання рослинних олій містить корпус 1 з робочою камерою 2 з розширенням, що має внутрішню ребристу поверхню з фланцевим роз'ємом 3 і регулювальними прокладками 4 в середній частині, бункер 5 для завантаження насіння. До вивантажувальних торців робочої камери 2 регульованим зусиллям притиснуті матриці 6 і 7 з отворами 8 для випуску макухи. Шнековий вал 9 розміщений у підшипниках 10 і 11 та з'єднаний з приводом 12, має привідний кінець біля матриці 6, а збоку матриці 7 отвори 8 для випуску макухи в камеру 13 і зливний отвір 14 для відведення олії з камери 15, яка прилягає до поводкового стакану 16, через сальник 17. Витки 18 шнекового вала 9 мають протилежну навивку і конічні поверхні з розширенням посередині, а між витками в боці порожнистого шнекового валу 9 розміщені зеєрні отвори 19, що сполучають порожнину камери 2 з осьовим каналом 20 шнекового вала 9. Механізм очищення включає гвинт 21 встановлений в осьовому каналі 20 вала шнека і закріплений на корпусі, що з'єднаний з камерою для приймання олії 15 і камерами для прийому Комп’ютерна верстка А. Рябко 4 макухи 13 і 22. Пристрій працює таким чином. Під час вмикання приводу 12 шнековий вал 9 приводиться в обертання. Через бункер 5 подається насіння яке захоплюється витками 18 і перемішується в міжвитковому просторі шнекового вала 9 по порожнині робочої камери 2, ущільнюючись і деформуючись в міру пресування внаслідок зменшення висоти витків шнека і скорочення обсягу міжвиткового простору.Ребриста внутрішня поверхня робочої камери 2 утримує ущільнену масу від прокручування разом із витками 18, забезпечуючи поздовжнє переміщення маси в камері 2. Продовжуючи стискатися під час обертання шнекового вала 9 і розігріваючись від тертя, маса що пресується, виділяє олію і через зеєрні отвори 19 надходить до каналу 20 осьового отвору. При обертанні шнекового вала 9 навколо очисного гвинта 21, олія виводиться із преса у приймач олії 15, а макуха видавлюється через отвори матриць 6 і 7 у камери 13 і 22 для прийому макухи. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроєм-прототипом полягають у збільшенні продуктивності при менших металоємності та енерговитратах, і підвищенні ступеня витягання олії з насіння, а також у зменшенні осьових зусиль, що негативно діють на підшипникові вузли преса. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
