П’єзоелектричний перетворювач механічних величин
Номер патенту: 50297
Опубліковано: 25.05.2010
Автори: Шарапов Валерій Михайлович, Туз Вячеслав Валерійович, Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Сотула Жанна Василівна
Формула / Реферат
Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, причому перший електрод першої системи з'єднаний з одним з виводів резистора, а перший електрод другої системи - з другим виводом резистора та виходом перетворювача, а другий вивід третьої системи з'єднаний з загальним проводом, причому площа S1 першого електрода першої системи менше площі S3 другого електрода третьої системи, а площа S2 першого електрода другої системи дорівнює площі S3, тобто S1<S2=S3.
Текст

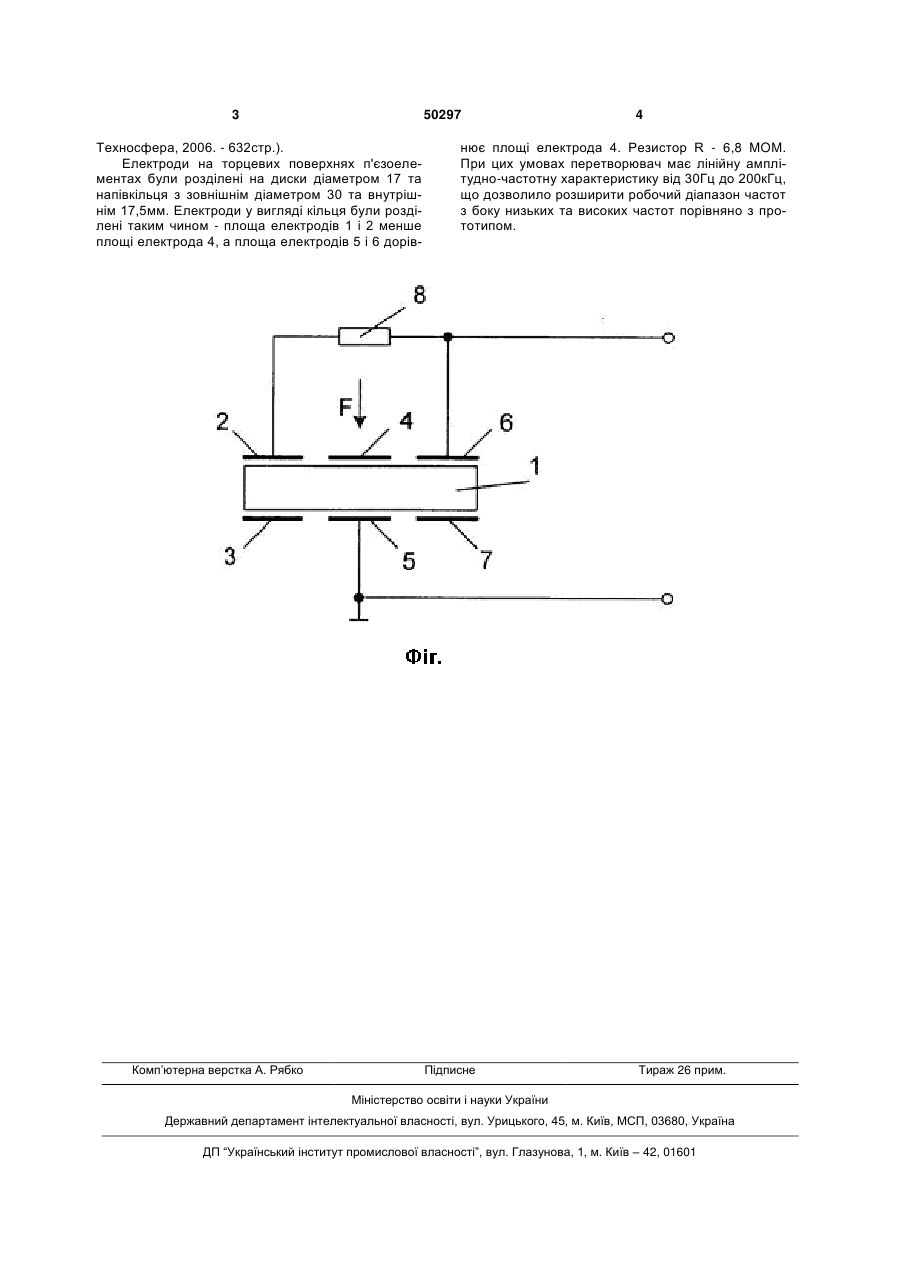

Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, 3 50297 Техносфера, 2006. - 632стр.). Електроди на торцевих поверхнях п'єзоелементах були розділені на диски діаметром 17 та напівкільця з зовнішнім діаметром 30 та внутрішнім 17,5мм. Електроди у вигляді кільця були розділені таким чином - площа електродів 1 і 2 менше площі електрода 4, а площа електродів 5 і 6 дорів Комп’ютерна верстка А. Рябко 4 нює площі електрода 4. Резистор R - 6,8 MOM. При цих умовах перетворювач має лінійну амплітудно-частотну характеристику від 30Гц до 200кГц, що дозволило розширити робочий діапазон частот з боку низьких та високих частот порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Bazilo Kostiantyn Viktorovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Базило Константин Викторович, Туз Вячеслав Валериевич
МПК / Мітки
МПК: G01P 15/09, G01L 1/16
Мітки: величин, п'єзоелектричний, перетворювач, механічних
