П’єзоелектричний перетворювач механічних величин
Номер патенту: 50296
Опубліковано: 25.05.2010
Автори: Шарапов Валерій Михайлович, Сотула Жанна Василівна, Базіло Костянтин Вікторович, Куницька Лариса Георгіївна, Туз Вячеслав Валерійович
Формула / Реферат
Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, який відрізняється тим, що електроди виконані у вигляді трьох систем, причому перший електрод першої системи з'єднаний з загальним проводом, другий електрод другої системи через резистор з'єднаний з загальним проводом схеми, а перший електрод третьої системи з'єднаний з виходом перетворювача, причому площа S1 електрода першої системи менша площі S2 електрода другої системи, а площа S3 електрода третьої системи дорівнює площі S2 електрода другої системи, тобто S1<S2=S3.
Текст

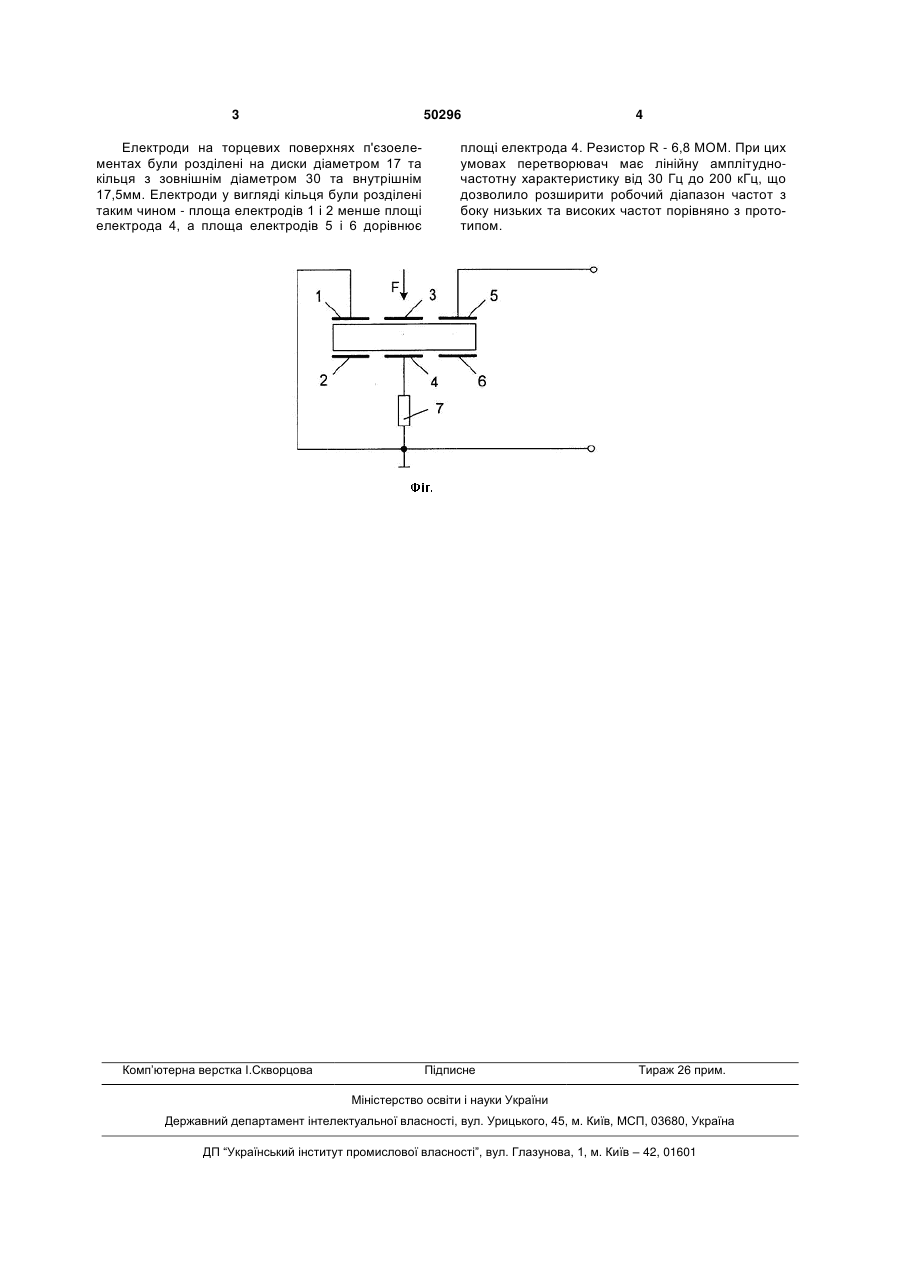

Перетворювач механічних величин, що містить п'єзоелемент з електродами та резистор, 3 50296 Електроди на торцевих поверхнях п'єзоелементах були розділені на диски діаметром 17 та кільця з зовнішнім діаметром 30 та внутрішнім 17,5мм. Електроди у вигляді кільця були розділені таким чином - площа електродів 1 і 2 менше площі електрода 4, а площа електродів 5 і 6 дорівнює Комп’ютерна верстка І.Скворцова 4 площі електрода 4. Резистор R - 6,8 MOM. При цих умовах перетворювач має лінійну амплітудночастотну характеристику від 30 Гц до 200 кГц, що дозволило розширити робочий діапазон частот з боку низьких та високих частот порівняно з прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valerii Mykhailovych, Sotula Zhanna Vasylivna, Kunytska Larysa Heorhiivna, Bazilo Kostiantyn Viktorovych, Tuz Viacheslav Valeriiovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Сотула Жанна Васильевна, Куницкая Лариса Георгиевна, Базило Константин Викторович, Туз Вячеслав Валериевич
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, механічних, величин, п'єзоелектричний
