П`єзоелектричний перетворювач механічних величин
Номер патенту: 30154
Опубліковано: 11.02.2008
Автори: Кочкарьов Юрій Олександрович, Гуржій Андрій Миколайович, Гуржій Андрій Андрійович, Шарапов Валерій Михайлович
Формула / Реферат
П'єзоелектричний перетворювач механічних величин, який містить дисковий п'єзоелемент з електродами у вигляді кілець і дисків та з'єднану з ним металеву пластину, який відрізняється тим, що на металевій пластині виконано виступ, діаметр dв якого дорівнює діаметру dд дискового електрода dв=dд, один електрод у вигляді диска з'єднаний з вихідним проводом перетворювача, другий - з загальним проводом схеми, до п'єзоелемента підключений також резистор, один вивід якого з'єднаний з вихідним проводом, а другий - з електродом у вигляді кільця.
Текст

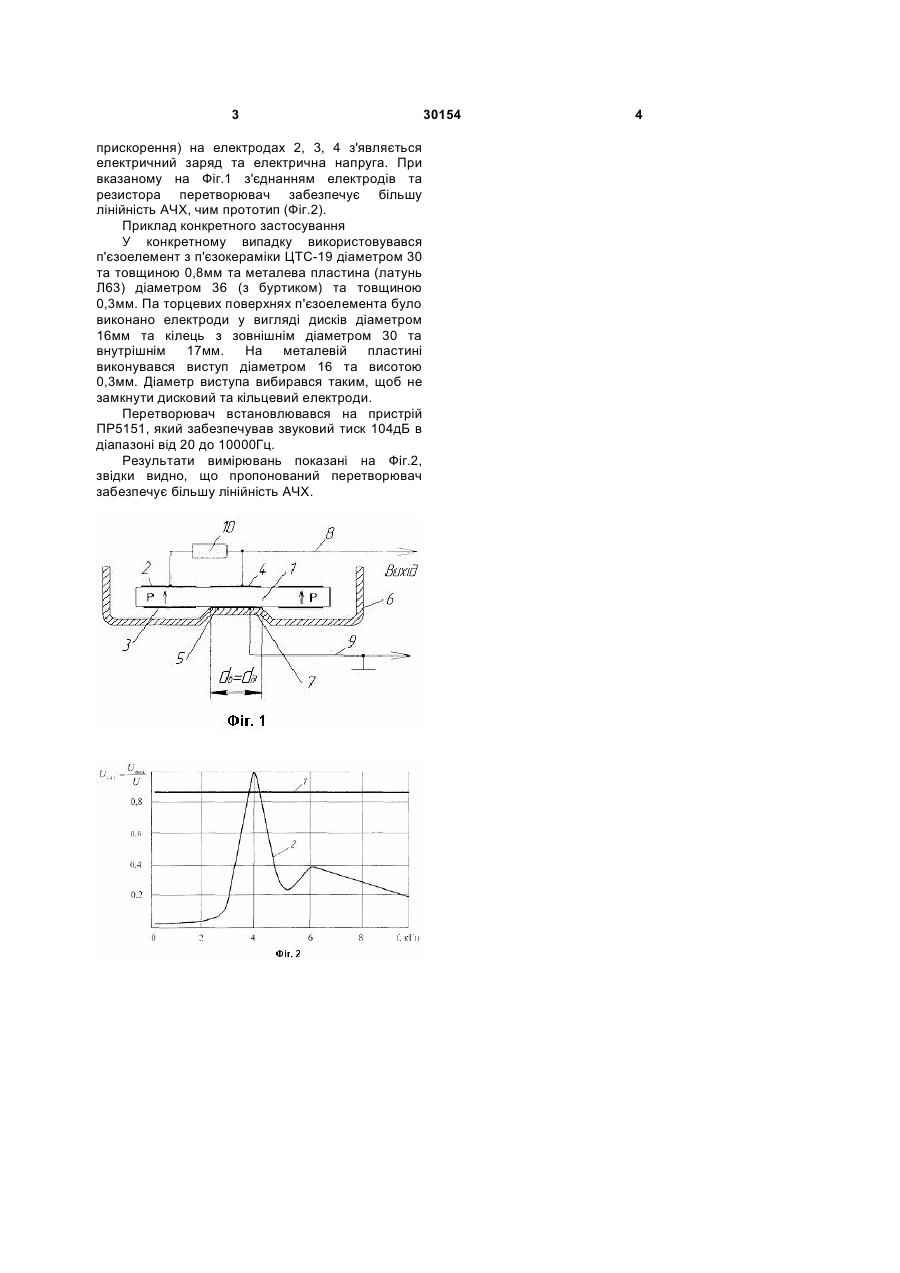

П'єзоелектричний перетворювач механічних величин, який містить дисковий п'єзоелемент з 3 прискорення) на електродах 2, 3, 4 з'являється електричний заряд та електрична напруга. При вказаному на Фіг.1 з'єднанням електродів та резистора перетворювач забезпечує більшу лінійність АЧХ, чим прототип (Фіг.2). Приклад конкретного застосування У конкретному випадку використовувався п'єзоелемент з п'єзокераміки ЦТС-19 діаметром 30 та товщиною 0,8мм та металева пластина (латунь Л63) діаметром 36 (з буртиком) та товщиною 0,3мм. Па торцевих поверхнях п'єзоелемента було виконано електроди у вигляді дисків діаметром 16мм та кілець з зовнішнім діаметром 30 та внутрішнім 17мм. На металевій пластині виконувався виступ діаметром 16 та висотою 0,3мм. Діаметр виступа вибирався таким, щоб не замкнути дисковий та кільцевий електроди. Перетворювач встановлювався на пристрій ПР5151, який забезпечував звуковий тиск 104дБ в діапазоні від 20 до 10000Гц. Результати вимірювань показані на Фіг.2, звідки видно, що пропонований перетворювач забезпечує більшу лінійність АЧХ. 30154 4
ДивитисяДодаткова інформація
Назва патенту англійськоюPiezoelectric transformer of mechanical values
Автори англійськоюSharapov Valeriy Mykhaylovych, Hurzhii Andrii Mykolaiovych, Hurzhii Andrii Andriiovych, Kochkariov Yurii Oleksandrovych
Назва патенту російськоюПьезоэлектрический преобразователь механических величин
Автори російськоюШарапов Валерий Михайлович, Гуржий Андрей Николаевич, Гуржий Андрей Андреевич, Кочкарев Юрий Александрович
МПК / Мітки
МПК: G01L 1/16, G01P 15/09
Мітки: перетворювач, величин, механічних, п'єзоелектричний
