Ванна травлення металу

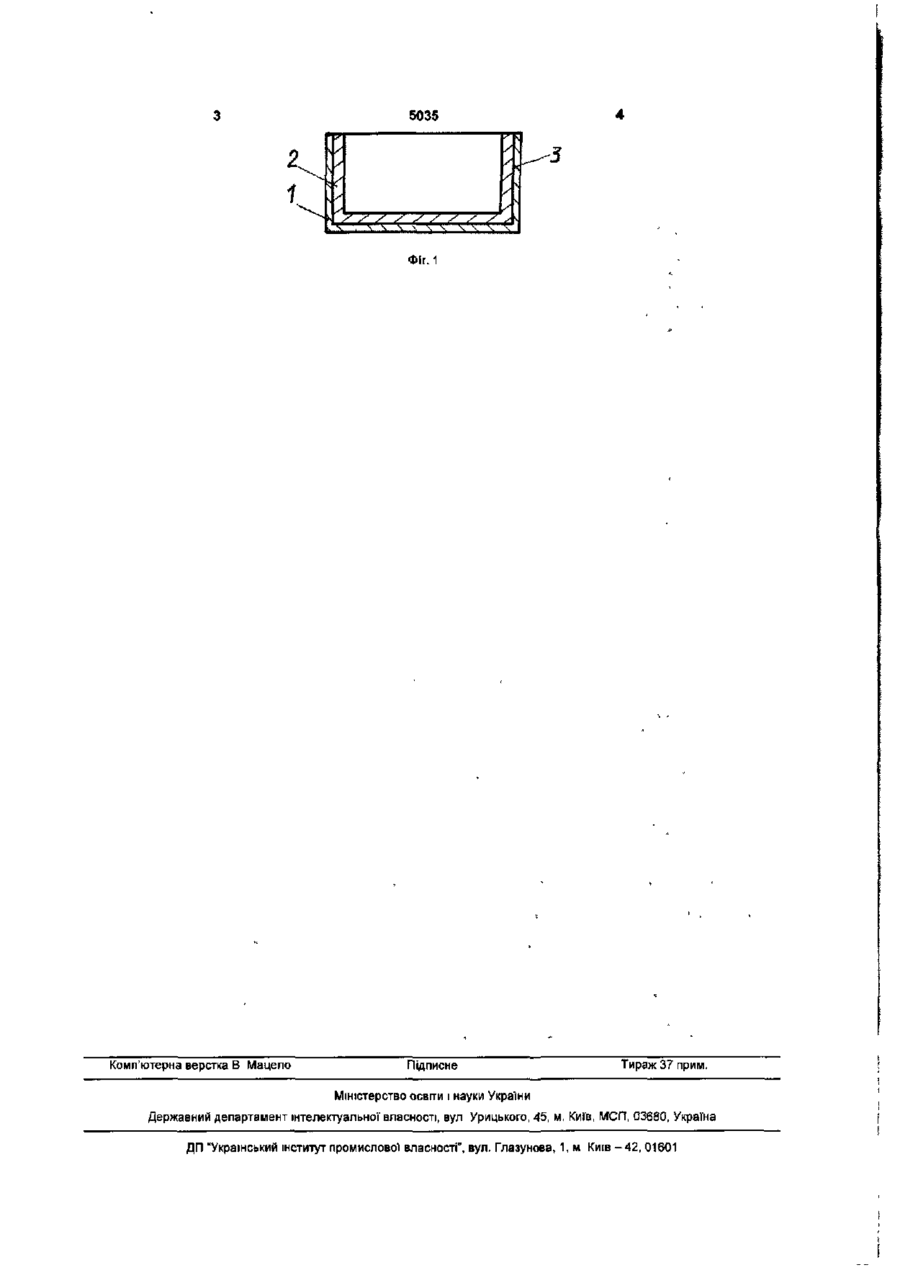

1. Ванна травлення металу, що включає корпус і хімічно захисний шар, що контактує з внутрішньою поверхнею корпусу, яка відрізняється тим, що хімічно захисний шар виконаний у вигляді армованої* скляної* оболонки. 2. Ванна за п. 1, яка відрізняється тим, що товщину армованої скляної оболонки вибирають рівною двом - трьом товщинам стінки корпусу ванни. Корисна модель відноситься до способів запобігання корозії* металевих матеріалів, а саме до травлення металів. Відомо багато конструкцій ванн травлення Наприклад, ванна травлення металу, що містить металевий каркас та футерівку із шару перемінної товщини, що гумує, і кислототривкого шару, армованого полімербетоном (див. опис винаходу до авт. свід. СРСР №1491906, icnC23F1/08, опубл.07 07.89р.). Як прототип вибрана ванна травлення металу, що включає корпус і хімічно захисний шар, що контактує з внутрішньою поверхнею корпусу (див. Ледков В Г. «Непрерывные травильные линии», М., «Металлургиздат», 1964). Однак прототип має основний недолік: його складений хімічно захисний шар, виконаний з кислототривкої гуми і кислототривкої цегли, швидко роз'їдається кислотою В основу корисної моделі поставлена задача підвищення СТІЙКОСТІ хімічно захисного шару шляхом вибору хімічно нейтрального монолітного кислототривкого матеріалу, що не вступає в хімічну реакцію з розчином кислоти Поставлена задача вирішується тим, що у ванні травлення металу, що включає корпус і хімічно захисний шар, що контактує з внутрішньою поверхнею корпусу, ВІДПОВІДНО до корисної моделі, ХІМІЧНО захисний шар, виконаний у вигляді армованої* скляної оболонки При цьому товщину армованої* скляної оболонки вибирають рівною двом - трьом товщинам стінки корпусу ванни. Завдяки вибору хімічно нейтрального монолітного матеріалу скла, що не вступає в хімічну реакцію з розчином кислоти, забезпечується підвищення стійкості хімічно захисного шару. Нижче корисна модель пояснюється на прикладі її виконання і посиланням на прикладене креслення, на якому зображено: на Фіг 1 - запропонована ванна травлення металу; Запропонована ванна травлення металу містить корпус 1 І хімічно захисний шар у вигляді суцільної армованої скляної" оболонки 2, що контактує з внутрішньою поверхнею 3 корпусу 1. Армована скляна оболонка 2 монтується в корпусі 1 ванни в такий спосіб. Розплавлену масу скла заливають в існуючий корпус 1 ванни за принципом заливання будівельного бетону в опалубку Стійкість запропонованої ванни травлення металу підвищується в 3-4 рази за рахунок вибору принципово нового матеріалу оболонки - скла, що не вступає в хімічну реакцію з розчином кислоти і витримує температуру кислотного середовища до 80-90Х. ю со о ю 5035 Фіг. 1 Комп'ютерна верстка В Мацепо Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної'власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
