Ванна барабанного магнітного сепаратора

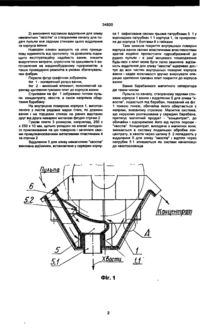

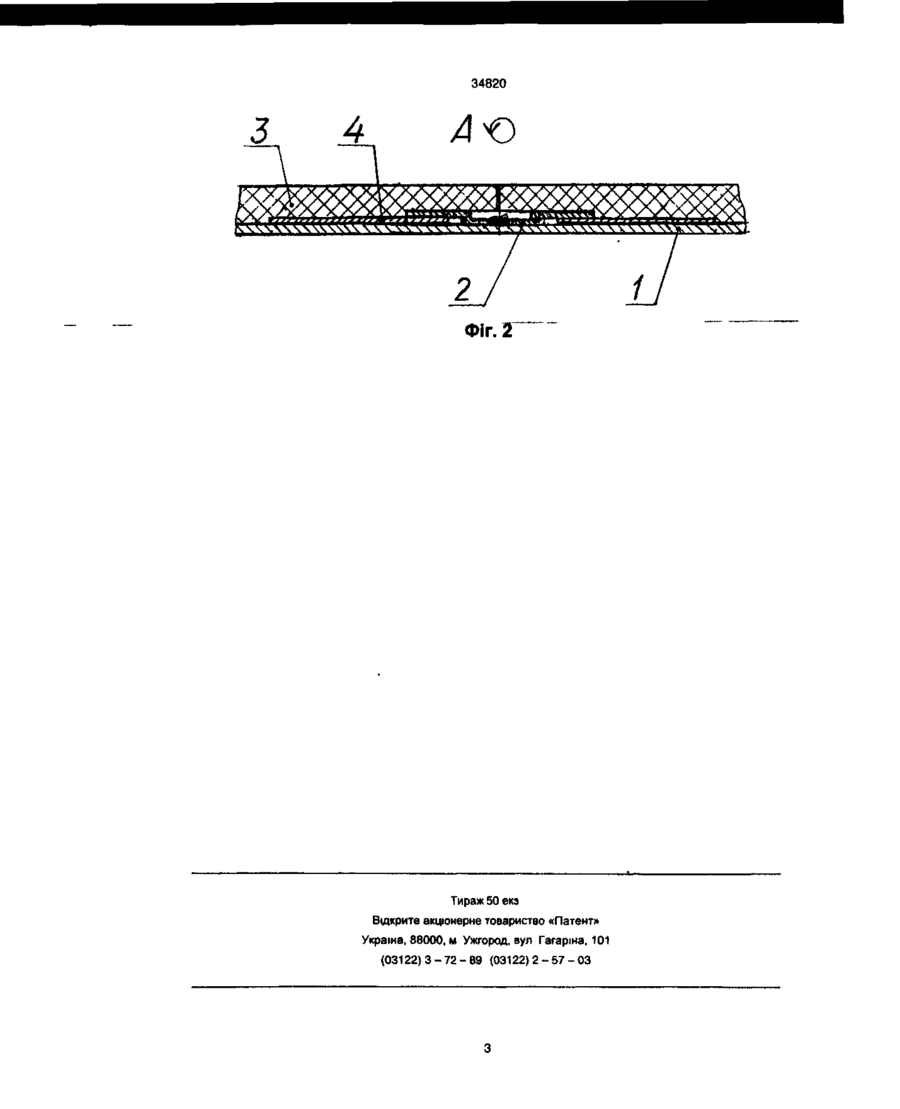

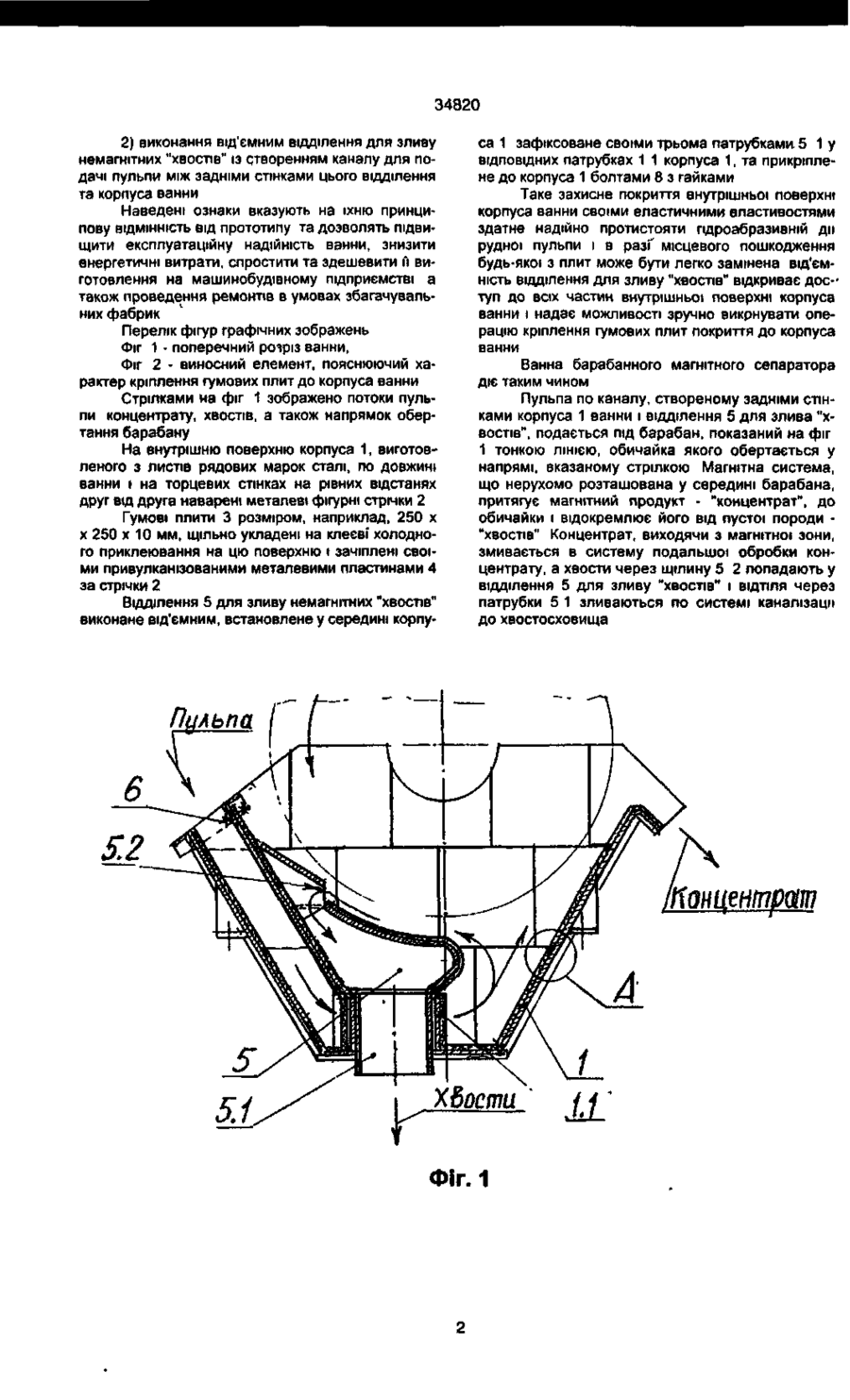

1. Ванна барабанного магнітного сепаратора, що має корпус напівпротиточного типу із заглушками на торцевих стінках, внутрішня поверхня якого захищена від гідроабразивної дії рудної пульпи прикріпленим до цієї поверхні гу спосіб Порівняно незначна товщина листів покриття не виявляє еластичних властивостей гуми, внаслідок чого під час експлуатації рудні частки О CM 0D 34820 2) виконання від'ємним відділення для зливу немагнітних "хвостів" ІЗ створенням каналу для подачі пульпи між задніми стінками цього відділення та корпуса ванни Наведені ознаки вказують на їхню принципову ВІДМІННІСТЬ від прототипу та дозволять підвищити експлуатаційну надійність ванни, знизити енергетичні витрати, спростити та здешевити и виготовлення на машинобудівному підприємстві а також проведення ремонтів в умовах збагачувальних фабрик Перелік фігур графічних зображень Фіг 1 - поперечний розріз ванни, Фіг 2 - виносний елемент, пояснюючий характер кріплення гумових плит до корпуса ванни Стрілками на фіг 1 зображено потоки пульпи концентрату, хвостів, а також напрямок обертання барабану На внутрішню поверхню корпуса 1, виготовленого з листів рядових марок сталі, по довжині ванни і на торцевих стінках на рівних відстанях друг від друга наварені металеві фігурні стрічки 2 Гумові плити 3 розміром, наприклад, 250 х х 250 х 10 мм, щільно укладені на клеєві' холодного приклеювання на цю поверхню і зачіплені своїми привулканізованими металевими пластинами 4 за стрічки 2 Відділення 5 для зливу немагнітних "хвостів" виконане від'ємним, встановлене у середині корпу са 1 зафіксоване своїми трьома патрубками 5 1 у ВІДПОВІДНИХ патрубках 1 1 корпуса 1, та прикріплене до корпуса 1 болтами 8 з гайками Таке захисне покриття внутрішньої поверхні корпуса ванни своїми еластичними властивостями здатне надійно протистояти пдроабразивній ди рудної пульпи і в разґ місцевого пошкодження будь-якої з плит може бути легко замінена ВІД'ЄМНІСТЬ відділення для зливу "хвостів" відкриває дос-' туп до всіх частин внутрішньої поверхні корпуса ванни і надає можливості зручно викрнувати операцію кріплення гумових плит покриття до корпуса ванни Ванна барабанного магнітного сепаратора діє таким чином Пульпа по каналу, створеному задніми стінками корпуса 1 ванни і відділення 5 для злива "хвостів", подається під барабан, показаний на фіг 1 тонкою ЛІНІЄЮ, обичайка якого обертається у напрямі, вказаному стрілкою Магнітна система, що нерухомо розташована у середині барабана, притягує магнітний продукт - "концентрат", до обичайки і відокремлює його від пустої породи "хвостів" Концентрат, виходячи з магнітної зони, змивається в систему подальшої обробки концентрату, а хвости через щілину 5 2 попадають у відділення 5 для зливу "хвостів" І ВІДТІЛЯ через патрубки 5 1 зливаються по системі каналізації до хвостосховища Пильпд концентрат JJL Фіг. 1 34820 Фіг. 2 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2 - 5 7 - 0 3
