Статичний змішувач

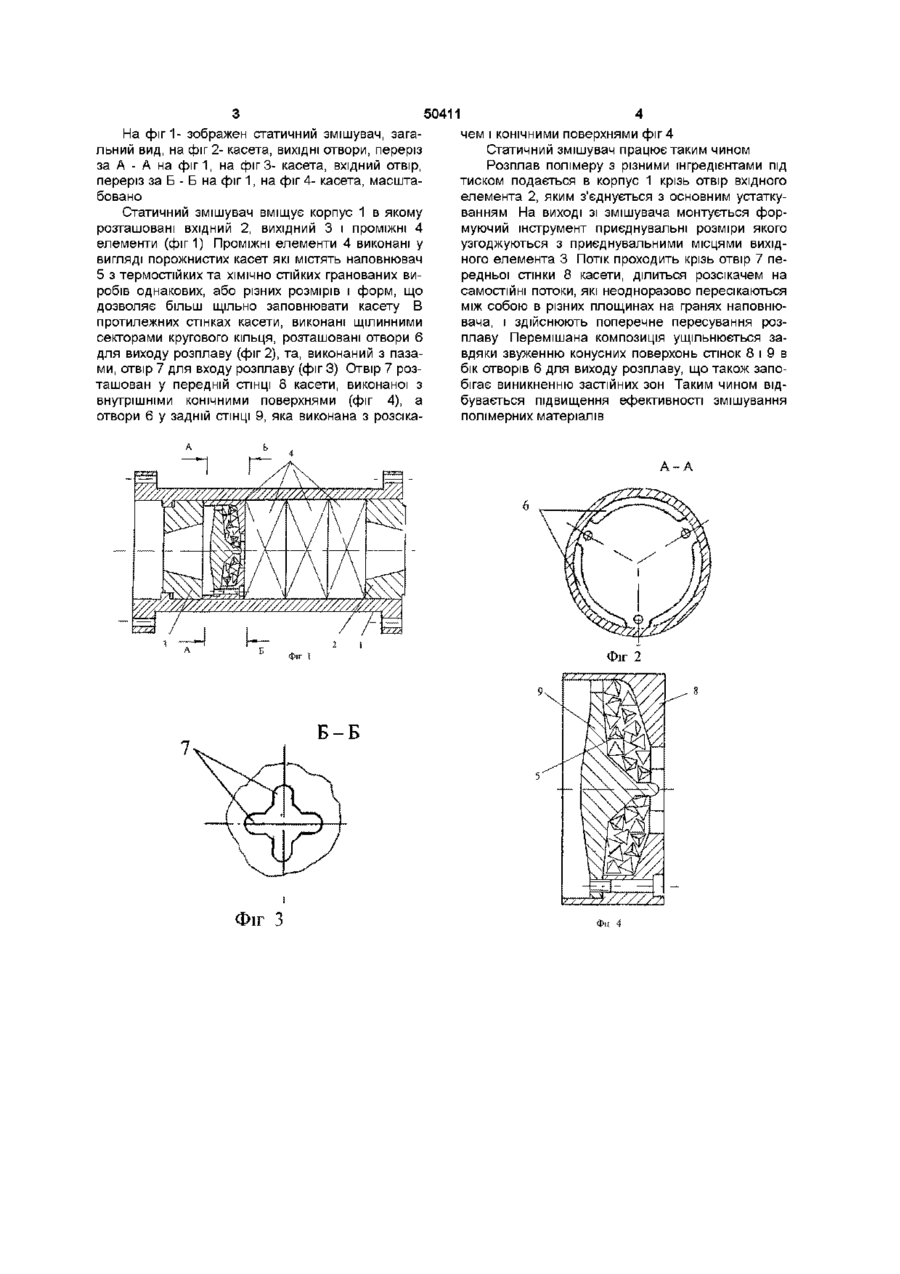

1 Статичний змішувач, що містить корпус з вхідним і вихідним елементами і щонайменше одним проміжним елементом у вигляді порожнистої касети з отворами для входу і виходу змішаної композиції, розташованими в протилежних по ходу композиції стінках, який відрізняється тим, що порожнисті касети виконані з розсікачами і Винахід відноситься до переробки пластмас і може бути використану/ для безперервного змішування полімер-полімерних композицій Відомий статичний змішувач в якому змішувальні елементи виконані у вигляді порожнистих касет з вхідними і вихідними отворами на протилежних по ходу композиції стінках Однак, описаний змішувач не забезпечує ефективного змішування з-за наявності застійних зон, слабкого ефекту розподілення потоків, неефективної переорієнтації поверхонь розподілу і площин зсуву, (патент США № 3404869, кл B29F 1/00, 1968) Аналогом по технічній суті є статичний змішувач, який містить корпус з вхідним і вихідним елементами і щонайменше одним проміжним елементом у вигляді порожнистої касети з дротяним заповненням або у вигляді пакета дротяних сіток і отворами для проходу композиції, розташованими в протилежних по ходу композиції стінках (Авторське свідоцтво № 1803327А1 МІЖ 5, кл В29В 7/32, 1993) Однак, відомий, вибраний, як прототип змішувач має незадовільний змішувальний ефект з-за відсутності перерозподілу потоків елементарних об'ємів, незначного пересічення потоків, відсутністю умов для утворення тиску на змішану композицію Крім того отвори, розташовані в протилежних по ходу композиції стінках порожнистої касети, сприяють утворенню гідравлічного опору і застійних зон В основу винаходу поставлено задачу удосконалити статичний змішувач, шляхом зміни дротя конічними поверхнями, що містять наповнювач з термостійких та ХІМІЧНО СТІЙКИХ гранованих ви робів, отвори для входу виконані з пазами, а отвори для виходу виконані щілинними секторами кругового і кільця і розташовані таким чином, щоб здійснювати поперечне пересування розплаву 2 Змішувач по п 1, який відрізняється тим, що наповнювач виконаний з керамічних, формованих чотиригранних правильних пірамід 3 Змішувач по пп 1-2, який відрізняється тим, що наповнювач виконаний з гранованих виробів різних розмірів і форм ного заповнення порожнистих касет на наповнювач з термостійких та ХІМІЧНО СТІЙКИХ гранованих виробів, завдяки наявності граней змішана композиція розсікається на безліч потоків в різних площинах, та введення отворів, розташованих в протилежних по ходу композиції стінках касет, які на виході виконані щілинними секторами кругового кільця, а на вході отворами з пазами, що зменшує гідравлічний опір потоку і ліквідує утворення застійних зон, а введення в конструкцію касет розсікачів дозволяє перерозподілити компоненти розплаву по поперечному перерізу змішувача, що підвищує якість змішування, введення конічних поверхонь поліпшує ущільнення, посилює тиск на змішану композицію Поставлена задача вирішується тим, що в статичному змішувачі, що містить корпус з вхідним і вихідним елементами, між якими послідовно розташовані проміжні елементи у вигляді порожнистих касет, порожнисті касети, виконані з отворами для входу і виходу змішаної композиції, містять наповнювач Новим є те, що, виконані з розсікачами і конічними поверхнями, порожнисті касети містять наповнювач з термостійких та ХІМІЧНО СТІЙКИХ гранованих виробів, розташовані в протилежних по ходу композиції стінках касети, отвори для входу виконані з пазами, а отвори для виходу виконані щілинними секторами кругового кільця Крім того, наповнювач може бути виконай з керамічних, формованих чотиригранних правильних пірамід, а також з гранованих виробів різних розмірів і форм О ю 50411 На фиг 1 - зображен статичний змішувач, загачем і конічними поверхнями фіг 4 льний вид, на фіг 2- касета, ВИХІДНІ отвори, переріз Статичний змішувач працює таким чином за А - А на фіг1, на фіг 3- касета, вхідний отвір, Розплав полімеру з різними інгредієнтами під переріз за Б - Б на фіг 1, на фіг 4- касета, масштатиском подається в корпус 1 крізь отвір вхідного бовано елемента 2, яким з'єднується з основним устаткуванням На виході зі змішувача монтується форСтатичний змішувач вміщує корпус 1 в якому муючий інструмент приєднувальні розміри якого розташовані вхідний 2, вихідний 3 і проміжні 4 узгоджуються з приєднувальними місцями вихіделементи (фиг 1) Проміжні елементи 4 виконані у ного елемента 3 Потік проходить крізь отвір 7 певигляді порожнистих касет які містять наповнювач редньої стінки8 касети, ділиться розсікачем на 5 з термостійких та ХІМІЧНО СТІЙКИХ гранованих висамостійні потоки, які неодноразово пересікаються робів однакових, або різних розмірів і форм, що між собою в різних площинах на гранях наповнюдозволяє більш щільно заповнювати касету В вача, і здійснюють поперечне пересування розпротилежних стінках касети, виконані щілинними плаву Перемішана композиція ущільнюється засекторами кругового кільця, розташовані отвори 6 вдяки звуженню конусних поверхонь стінок 8 і 9 в для виходу розплаву (фіг 2), та, виконаний з пазабік отворів 6 для виходу розплаву, що також запоми, отвір 7 для входу розплаву (фіг 3) Отвір 7 розбігає виникненню застійних зон Таким чином відташован у передній СТІНЦІ 8 касети, виконаної з бувається підвищення ефективності змішування внутрішніми конічними поверхнями (фіг 4), а полімерних матеріалів отвори 6 у задній СТІНЦІ 9, яка виконана з розсіка А-А Б-Б Фіг З Фи 4
