Статичний змішувач для полімерних матеріалів

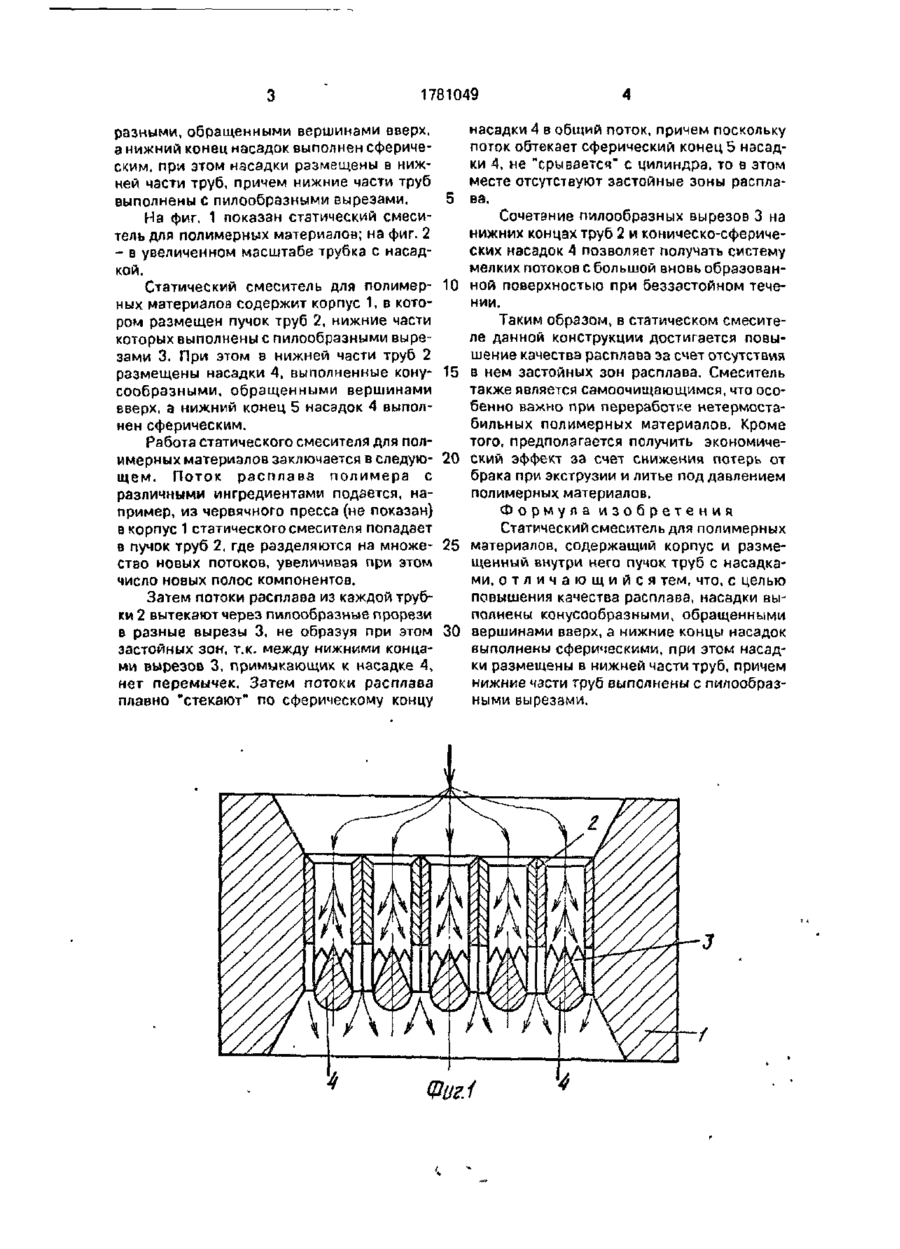

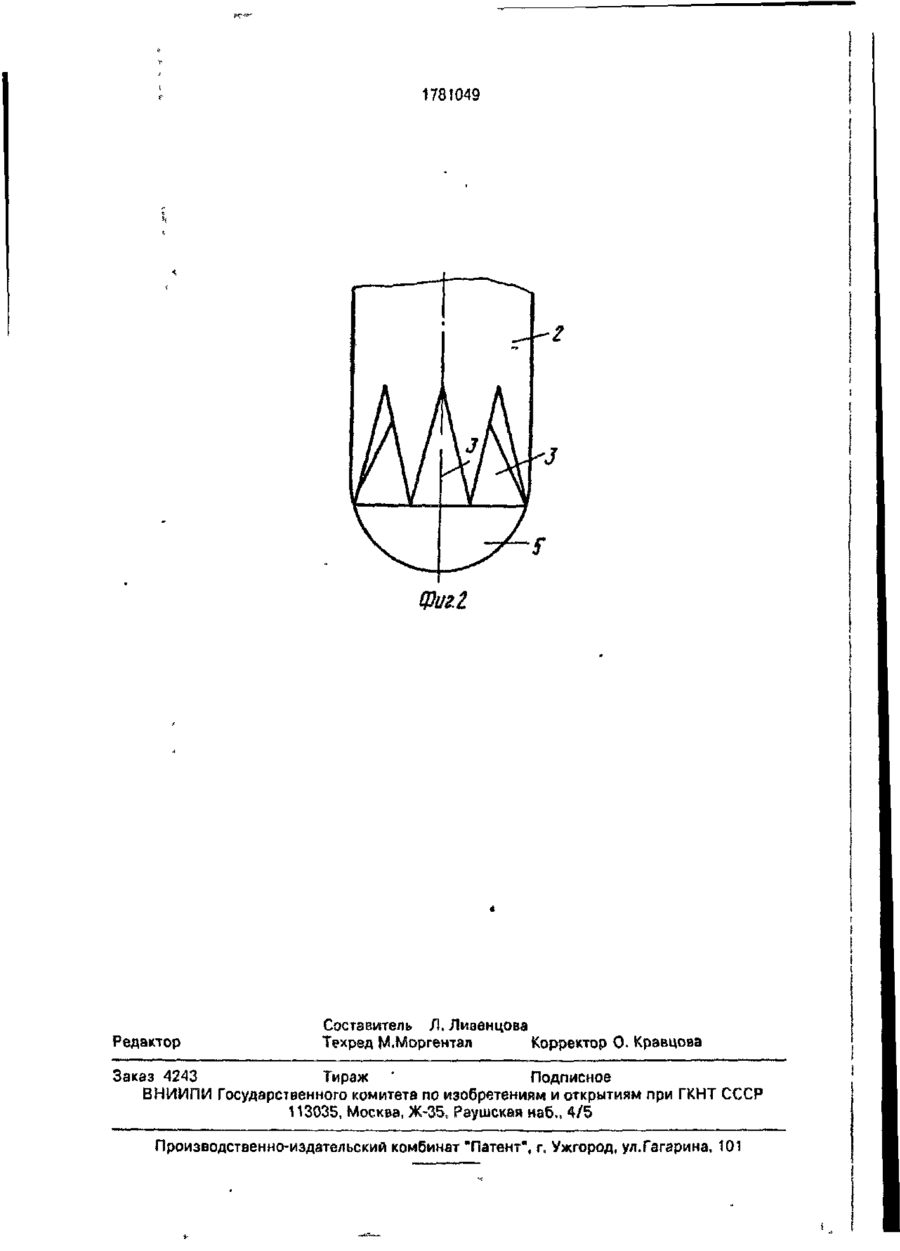

Использование: переработка полимерных материалов при смешении полимерполимерных композиций и полимеров с различными добавками. Сущность; выполнение насадок конусообразными, обращенными вершинами вверх, выполнение нижнего конца насадок сферическим, размещение насадок в нижней части труб, выполнение нижней части труб с пилообразными вырезами. Данные конструктивные элементы позволяют при работе смесителя избежать образования застойных зон, получить систему мелких потоков с большой вновь образованной поверхностью. Кроме того смеситель является самоочищающимся. 2 ил. Изобретение относится к области переработки полимерных материалов и может быть использовано для смешения полимерных композиций и полимеров с различными ингредиентами. К недостаткам такого статического смесителя следует отнести наличие застойных зон у перемычек между прорезями, выполненными в трубах и на выходе из насадок, что приводит к ухудшению качества расплава. Наиболее близким по технической сущности и достигаемому результату к изобретению является статический смеситель для полимерных материалов, содержащий корпус и размещенный внутри него пучок труб с насадками. К недостаткам этого смесителя следует отнести недостаточную разделительную способность вследствие малого количества дроблений потока. Целью изобретения является повышение качества расплава. Поставленная цель достигается тем, что в статическом смесителе для полимерных материалов насадки выполнены конусооб Известен статический смеситель для полимерных материалов, содержащий трубчатый корпус и смесительные элементы со сквозными каналами, установленные в корпусе. Недостатком такого смесителя является низкая гомогенность расплава, т.к. при слиянии потоков из отдельных сквозных каналов в единый поток, образуются "спаи" неоднородности. Известен статический смеситель для полимерных материалов, состоящий из корпуса, в котором размещен пучок труб с прорезями и насадками. 00 о чэ > 1781049 разными, обращенными вершинами вверх, а нижний конец насадок выполнен сферическим, при этом насадки размещены в нижней части труб, причем нижние части труб выполнены С пилообразными вырезами. 5 На фиг. 1 показан статический смеситель для полимерных материалов; на фиг. 2 - в увеличенном масштабе трубка с насадкой. Статический смеситель для полимер- 10 ных материалов содержит корпус 1, в котором размещен пучок труб 2, нижние части которых выполнены с пилообразными вырезами 3. При этом в нижней части труб 2 размещены насадки 4. выполненные кону- 15 сообразными, обращенными вершинами вверх, а нижний конец 5 насадок 4 выполнен сферическим. Работа статического смесителя для полимерных материалов заключается в следую- 20 щем. Поток расплава полимера с различными ингредиентами подается, например, из червячного пресса (не показан) в корпус 1 статического смесителя попадает в пучок труб 2, где разделяются на множе- 25 ство новых потоков, увеличивая при этом число новых полос компонентов. Затем потоки расплава из каждой трубки 2 вытекают через пилообразные прорези в разные вырезы 3, не образуя при этом 30 застойных зон, т.к. между нижними концами вырезов 3, примыкающих к насадке 4, нет перемычек. Затем потоки расплава плавно "стекают" по сферическому концу насадки 4 в общий поток, причем поскольку поток обтекает сферический конец 5 насадки 4, не "срывается" с цилиндра, то в этом месте отсутствуют застойные зоны расплава, Сочетание пилообразных вырезов 3 на нижних концах труб 2 и коническо-сферических насадок 4 позволяет получать систему мелких потоков с большой вновь образованной поверхностью при беззэстойном течении. Таким образом, в статическом смесителе данной конструкции достигается повышение качества расплава за счет отсутствия в нем застойных зон расплава. Смеситель также является самоочищающимся, что особенно важно при переработке нетермостабильных полимерных материалов. Кроме того, предполагается получить экономический эффект за счет снижения потерь от брака при экструзии и литье под давлением полимерных материалов. Формула изобретения Статический смеситель для полимерных материалов, содержащий корпус и размещенный внутри, него пучок труб с насадками, о т л и ч а ю щ и й с я тем, что, с целью повышения качества расплава, насадки выполнены конусообразными, обращенными вершинами ваерх, а нижние концы насадок выполнены сферическими, при этом насадки размещены в нижней части труб, причем нижние части труб выполнены с пилообразными вырезами, 1781049 WuiZ Редактор СоставительЛ. Лиаенцовэ Техред |\Шоргентал Корректор О. Кравцова Заказ 4243 Тираж * Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб„ 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
