Безперервнодіюча установка для виробництва високооктанової кисневмісної добавки до бензинів

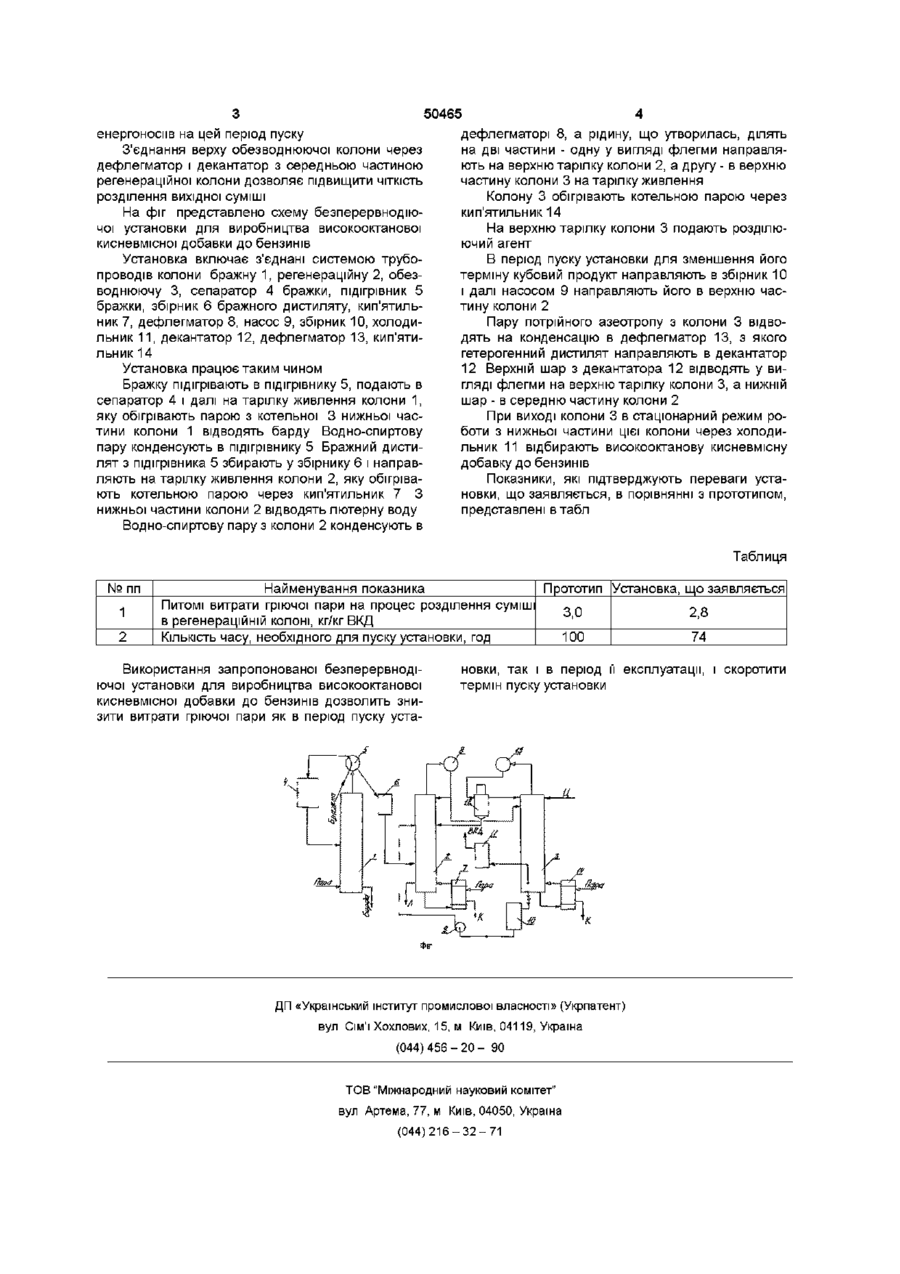

Безперервнодіюча установка для виробництва високооктанової кисневмісної добавки до бензинів, що включає бражну, регенераційну і зневоднювальну колони, кип'ятильники регенераційної і зневоднювальної колон, підігрівник бражки, сепаратор бражки, збірник бражного дистиляту, дефлегматори колон, декантатор, холодильник та систему трубопроводів, яка відрізняється тим, що установка додатково включає збірник і насос, при цьому куб зневоднювальної колони з'єднаний через збірник і насос з верхньою частиною регенераційної колони, а верх зневоднювальної колони з'єднаний через дефлегматор і декантатор з середньою частиною регенераційної колони Винахід відноситься до спиртової промисловості Відома установка для виробництва високооктанової кисневмісної добавки до бензинів, яка включає регенераційну і обезводнюючу колони, теплообмінну і допоміжну апаратуру (Г А Кизюн, ЕА Михненко, Г Н Хиль, Н М Янковая Получение обезвоженного этилового спирта, АгроНИИТЭИПП серия 24, выпуск 1-2, М, 1995, с 5-6) На такій установці неможливо одержувати високооктанову кисневмісну добавку до бензинів (ВКД) безпосередньо з бражки Відома інша установка для виробництва ВКД, яка включає бражну, обезводнюючу і регенераційну колони, теплообмінну і допоміжну апаратуру (ГА Кизюн, ЕА Михненко, ГН Хиль, Н М Янковая Получение обезвоженного этилового спирта, АгроНИИТЭИ! 111 серия 24, вьпуск 1-2, М , 1995, с 27) (прототип) Така установка дозволяє виробляти ВКД безпосередньо із бражки, але вона не включає устаткування і трубопроводів для зменшення терміну первинного пуску установки, а також має знижену ЧІТКІСТЬ розділення суміші В основу винаходу поставлено задачу вдосконалення безперервнодіючої установки для виробництва високооктанової кисневмісної добавки до бензинів шляхом оснащення її додатковим устаткуванням і введення нового взаємозв'язку констру ктивних елементів установки Технічний результат від реалізації винаходу полягає в підвищенні ЧІТКОСТІ розділення вихідної суміші В результаті виникають пов'язані з технічним результатом споживчі властивості об'єкту винаходу - зниження енергоємності установки та зменшення терміну пуску установки Досягається технічний результат тим, що безперервнодіюча установка для виробництва високооктанової кисневмісної добавки до бензинів, що включає бражну, регенераційну і обезводнюючу колони, кип'ятильники регенераційної і обезводнюючої колон, підігрівник бражки, сепаратор бражки, збірник бражного дистиляту, дефлегматори колон, декантатор, холодильник та систему трубопроводів, додатково включає збірник і насос, при цьому куб обезводнюючої колони з'єднаний через збірник і насос з верхньою частиною регенераційної колони, а верх обезводнюючої колони з'єднаний через дефлегматор і декантатор з середньою частиною регенераційної колони Додаткове оснащення установки збірником і насосом дозволяє здійснити з'єднання кубу обезводнюючої колони з верхньою частиною регенераційної колони Саме зазначений зв'язок забезпечує зменшення терміну пуску установки, що врешті-решт призводить до зменшення витрат ю (О ^ о ю 50465 енергоносіїв на цей період пуску З'єднання верху обезводнюючої колони через дефлегматор і декантатор з середньою частиною регенераційної колони дозволяє підвищити ЧІТКІСТЬ розділення вихідної суміші На фіг представлено схему безперервнодіючоі установки для виробництва високооктанової кисневмісної добавки до бензинів Установка включає з'єднані системою трубопроводів колони бражну 1, регенераційну 2, обезводнюючу 3, сепаратор 4 бражки, підігрівник 5 бражки, збірник 6 бражного дистиляту, кип'ятильник 7, дефлегматор 8, насос 9, збірник 10, холодильник 1 1 , декантатор 12, дефлегматор 13, кип'ятильник 14 Установка працює таким чином Бражку підігрівають в підігрівнику 5, подають в сепаратор 4 і далі на тарілку живлення колони 1, яку обігрівають парою з котельної 3 нижньої частини колони 1 відводять барду Водно-спиртову пару конденсують в підігрівнику 5 Бражний дистилят з підігрівника 5 збирають у збірнику 6 і направляють на тарілку живлення колони 2, яку обігрівають котельною парою через кип'ятильник 7 З нижньої частини колони 2 відводять лютерну воду дефлегматорі 8, а рідину, що утворилась, ділять на дві частини - одну у вигляді флегми направляють на верхню тарілку колони 2, а другу - в верхню частину колони 3 на тарілку живлення Колону 3 обігрівають котельною парою через кип'ятильник 14 На верхню тарілку колони 3 подають розділюючий агент В період пуску установки для зменшення його терміну кубовий продукт направляють в збірник 10 і далі насосом 9 направляють його в верхню частину колони 2 Пару потрійного азеотропу з колони 3 відводять на конденсацію в дефлегматор 13, з якого гетерогенний дистилят направляють в декантатор 12 Верхній шар з декантатора 12 відводять у вигляді флегми на верхню тарілку колони 3, а нижній шар - в середню частину колони 2 При виході колони 3 в стаціонарний режим роботи з нижньої частини цієї колони через холодильник 11 відбирають високооктанову кисневмісну добавку до бензинів Показники, які підтверджують переваги установки, що заявляється, в порівнянні з прототипом, представлені в т а б л Водно-спиртову пару з колони 2 конденсують в Таблиця № пп 1 2 Найменування показника Питомі витрати гріючої пари на процес розділення суміш в регенераційній колоні, кг/кг ВКД КІЛЬКІСТЬ часу, необхідного для пуску установки, год Використання запропонованої безперервнодіючої установки для виробництва високооктанової кисневмісної добавки до бензинів дозволить знизити витрати гріючої пари як в період пуску уста Прототип Установка, що заявляється 3,0 2,8 100 74 новки, так і в період термін пуску установки експлуатації, і скоротити ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
