Фільтруючий елемент

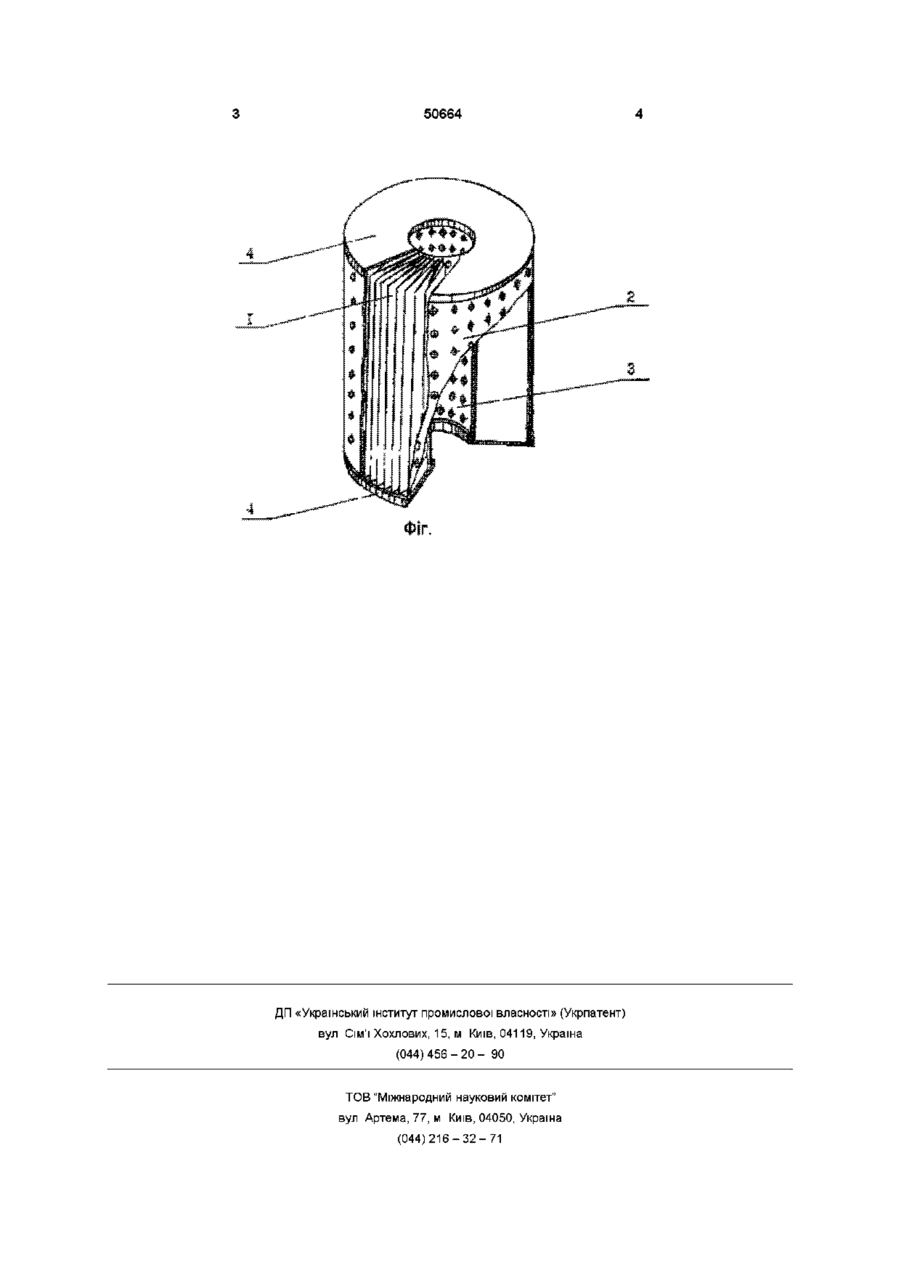

Фільтруючий елемент, що містить фільтруючу штору з пористого фільтрувального матеріалу, виконану у вигляді багатопроменевої зірки, розміщеної між зовнішньою перфорованою обичайкою та внутрішньою ВІДВІДНОЮ трубкою, та торцеві ущільнювальні кришки, який відрізняється тим, що фільтрувальний матеріал виконаний з термостатованого паперу при середньому розмірі пор 25 55мкм Винахід відноситься до фільтрування і може бути використаний для очищення масла від механічних ДОМІШКІВ в гідравлічних системах транспортних засобів, тракторів, сільгоспмашин, обладнання Відомий фільтруючий елемент, вибраний як прототип, що має фільтруючу штору у вигляді багатопроменевої зірки, розміщену між зовнішньою перфорованою обичайкою та внутрішньою перфорованою ВІДВІДНОЮ трубкою, і торцеві ущільнюючі кришки, в якому фільтруюча штора виконана з фільтрувального матеріалу з перемінною пористістю, при цьому пористість фільтрувального матеріалу збільшується від вершини кожного променя зірки до його основи [див а с № 1242207, кл В01Д27/01, 1986] Недоліком відомого фільтруючого елементу є недостатня жорсткість фільтрувального матеріалу, що призводить до злипання променів, та як наслідок, до виходу з ладу фільтруючого елементу В основу винаходу поставлене завдання створення такого фільтруючого елементу, в якому нове виконання фільтрувального матеріалу дозволило б збільшити термін використання фільтруючого елементу Поставлене завдання вирішується тим, що у фільтруючому елементі, що містить фільтруючу штору з пористого фільтрувального матеріалу, яка виконана у вигляді багатопроменевої зірки, розміщеної між зовнішньою перфорованою обичайкою та внутрішньою ВІДВІДНОЮ трубкою, і торцеві ущільнювальної кришки, згідно винаходу, фільтрувальний матеріал, виконаний з термостатованого паперу при середньому розмірі пор 25 - 55мкм Виконання фільтруючої штори з термостатованого паперу при середньому розмірі пор 25 55мкм значно підвищує МІЦНІСТЬ І жорсткість фільтрувального матеріалу, виключає злипання променів, забезпечує оптимальну тонкість фільтрації, що дозволяє поліпшити гідравлічну характеристику та якість фільтрації, а також збільшити термін експлуатації фільтруючого елементу Сутність винаходу пояснюється кресленням, на якому зображений фільтруючий елемент, загальний вигляд Фільтруючий елемент містить фільтруючу штору 1 з пористого фільтрувального матеріалу, виконану у вигляді багатопроменевої зірки Фільтрувальний матеріал виконаний з термостатованого паперу при середньому розмірі пор 25 - 55мкм Фільтруюча штора 1 розміщена між зовнішньою перфорованою обичайкою 2 та внутрішньою ВІДВІДНОЮ перфорованою трубкою 3 По торцях фільтруючого елементу розташовані ущільнюючі кришки 4 Фільтруючий елемент працює таким чином Масло, яке очищується, проходить під тиском через зовнішню перфоровану обичайку 2, потім через фільтруючу штору 1 потрапляє у відвідну трубку 3, з якої надходить за призначенням Частки забруднень затримуються на ЗОВНІШНІЙ поверхні фільтруючої штори 1 Використання пропонованого винаходу дозволяє поліпшити якість фільтрації та збільшити термін експлуатації фільтруючого елементу (О (О о ю 50664 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
