Елемент фільтрувальний гідравлічний

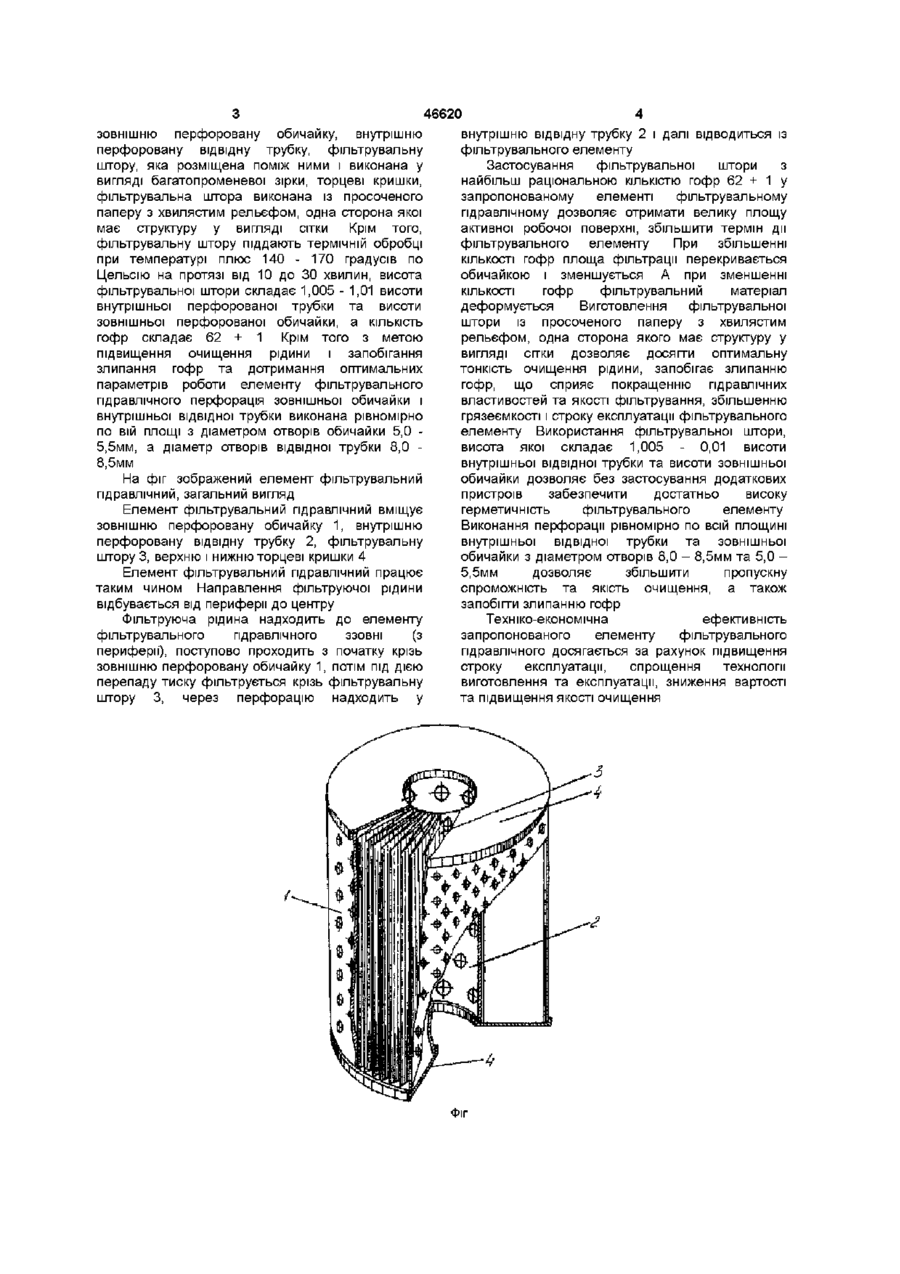

1 Елемент фільтрувальний гідравлічний, який включає зовнішню перфоровану обичайку, внутрішню перфоровану відвідну трубку, фільтрувальну штору, яка розміщена поміж ними і виконана у вигляді багатопроменевої зірки, і торцеві кришки, який відрізняється тим, що фільтрувальна штора виконана із просоченого паперу з хвилястим рельєфом, один бік якої має структуру у вигляді сітки, а перфорація зовнішньої обичайки та внутрішньої відвідної трубки виконана рівномірно по всій ПЛОЩІ З діаметром отворів зовнішньої обичайки 5,0-5,5мм і діаметром отворів внутрішньої відвідної трубки 8,0-8,5мм 2 Елемент по п 1, який відрізняється тим, що фільтрувальну штору піддають термічній обробці при температурі плюс 140-170 градусів по Цельсію протягом від 10 до ЗО хвилин 3 Елемент по п 1, який відрізняється тим, що фільтрувальну штору встановлюють сітковим боком усередину, з протилежного боку відносно напрямку потоку рідини 4 Елемент по п 1, який відрізняється тим, що висота фільтрувальної штори складає 1,005-1,01 висоти зовнішньої перфорованої обичайки та висоти внутрішньої перфорованої відвідної трубки 5 Елемент по п 1, який відрізняється тим, що КІЛЬКІСТЬ гофр фільтрувальної штори складає 62+1 Винахід відноситься до виробництва фільтрувальних елементів, а саме до фільтрувальних елементів для очищення паливномастильних рідин (мастила, дизельне паливо та ІНШІ) І може бути використаний для очищення робочих рідин в гідравлічних системах різних машин дизельних двигунах автобусів, тепловозів перфорованою обичайкою та внутрішньою ВІДВІДНОЮ трубкою і ущільнювальні кришки з торців, де фільтрувальна штора виконана із фільтрувального матеріалу з перемінною пористістю Причому пористість фільтрувального матеріалу збільшується від вершини кожного променя зірки до його основи Застосування такого фільтрувального матеріалу призводить до ускладнення процесу виготовлення фільтрувального елементу, а отже до підвищення його вартості Ці недоліки є перешкодою до отримання необхідного технічного результату підвищення надійності та зручності у виготовлені та обслуговувані В основу винаходу покладено завдання створення елемента фільтрувального гідравлічного спрощеної конструкції, виробництво якого дозволило б значно спростити технологію його виготовлення, зменшити витрати на виробництво, підвищити строк служби, надійність та зручність при обслуговуванні Згідно З винаходом рішення поставленої задачі досягається тим, що у елементі фільтрувальному гідравлічному, який вміщує та ІНШІ Відомий фільтрувальний елемент за А С №1230631 МПК B01D27/06, який вміщує перфоровану обичайку, центральну перфоровану відвідну трубку, фільтрувальну штору, яка розміщена між ними і виконана у вигляді багатопроменевої зірки і торцеві кришки, причому одна із сторін кожного променя виконана гофрованою Використання фільтрувального елементу з фільтруючою шторою, де одна із сторін кожного променя виконана гофрованою призводить до ускладнення виготовлення такої штори та значно підвищує його вартість Відомий також фільтрувальний елемент за А С №1242207 МПК B01D27/06, який вміщує фільтрувальну штору в вигляді багатопроменевої зірки, яка розміщена поміж зовнішньою (О (О 46620 зовнішню перфоровану обичайку, внутрішню перфоровану відвідну трубку, фільтрувальну штору, яка розміщена поміж ними і виконана у вигляді багатопроменевої зірки, торцеві кришки, фільтрувальна штора виконана із просоченого паперу з хвилястим рельєфом, одна сторона якої має структуру у вигляді сітки Крім того, фільтрувальну штору піддають термічній обробці при температурі плюс 140 - 170 градусів по Цельсію на протязі від 10 до ЗО хвилин, висота фільтрувальної штори складає 1,005 - 1,01 висоти внутрішньої перфорованої трубки та висоти зовнішньої перфорованої обичайки, а КІЛЬКІСТЬ гофр складає 6 2 + 1 Крім того з метою підвищення очищення рідини і запобігання злипання гофр та дотримання оптимальних параметрів роботи елементу фільтрувального гідравлічного перфорація зовнішньої обичайки і внутрішньої відвідної трубки виконана рівномірно по вій площі з діаметром отворів обичайки 5,0 5,5мм, а діаметр отворів відвідної трубки 8,0 8,5мм На фіг зображений елемент фільтрувальний гідравлічний, загальний вигляд Елемент фільтрувальний гідравлічний вміщує зовнішню перфоровану обичайку 1, внутрішню перфоровану відвідну трубку 2, фільтрувальну штору 3, верхню і нижню торцеві кришки 4 Елемент фільтрувальний гідравлічний працює таким чином Направлення фільтруючої рідини відбувається від периферії до центру Фільтруюча рідина надходить до елементу фільтрувального гідравлічного ззовні (з периферії), поступово проходить з початку крізь зовнішню перфоровану обичайку 1, потім під дією перепаду тиску фільтрується крізь фільтрувальну штору 3, через перфорацію надходить у внутрішню відвідну трубку 2 і далі відводиться із фільтрувального елементу Застосування фільтрувальної штори з найбільш раціональною КІЛЬКІСТЮ гофр 62 + 1 у запропонованому елементі фільтрувальному гідравлічному дозволяє отримати велику площу активної робочої поверхні, збільшити термін дії фільтрувального елементу При збільшенні КІЛЬКОСТІ гофр площа фільтрації перекривається обичайкою і зменшується А при зменшенні КІЛЬКОСТІ гофр фільтрувальний матеріал деформується Виготовлення фільтрувальної штори із просоченого паперу з хвилястим рельєфом, одна сторона якого має структуру у вигляді сітки дозволяє досягти оптимальну тонкість очищення рідини, запобігає злипанню гофр, що сприяє покращенню гідравлічних властивостей та якості фільтрування, збільшенню грязеємкості і строку експлуатації фільтрувального елементу Використання фільтрувальної штори, висота якої складає 1,005 - 0,01 висоти внутрішньої відвідної трубки та висоти зовнішньої обичайки дозволяє без застосування додаткових пристроїв забезпечити достатньо високу герметичність фільтрувального елементу Виконання перфорації рівномірно по всій площині внутрішньої відвідної трубки та зовнішньої обичайки з діаметром отворів 8,0 - 8,5мм та 5,0 5,5мм дозволяє збільшити пропускну спроможність та якість очищення, а також запобігти злипанню гофр Техніко-економічна ефективність запропонованого елементу фільтрувального гідравлічного досягається за рахунок підвищення строку експлуатації, спрощення технології виготовлення та експлуатації, зниження вартості та підвищення якості очищення 46620 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
