Електромагнітний датчик витрати

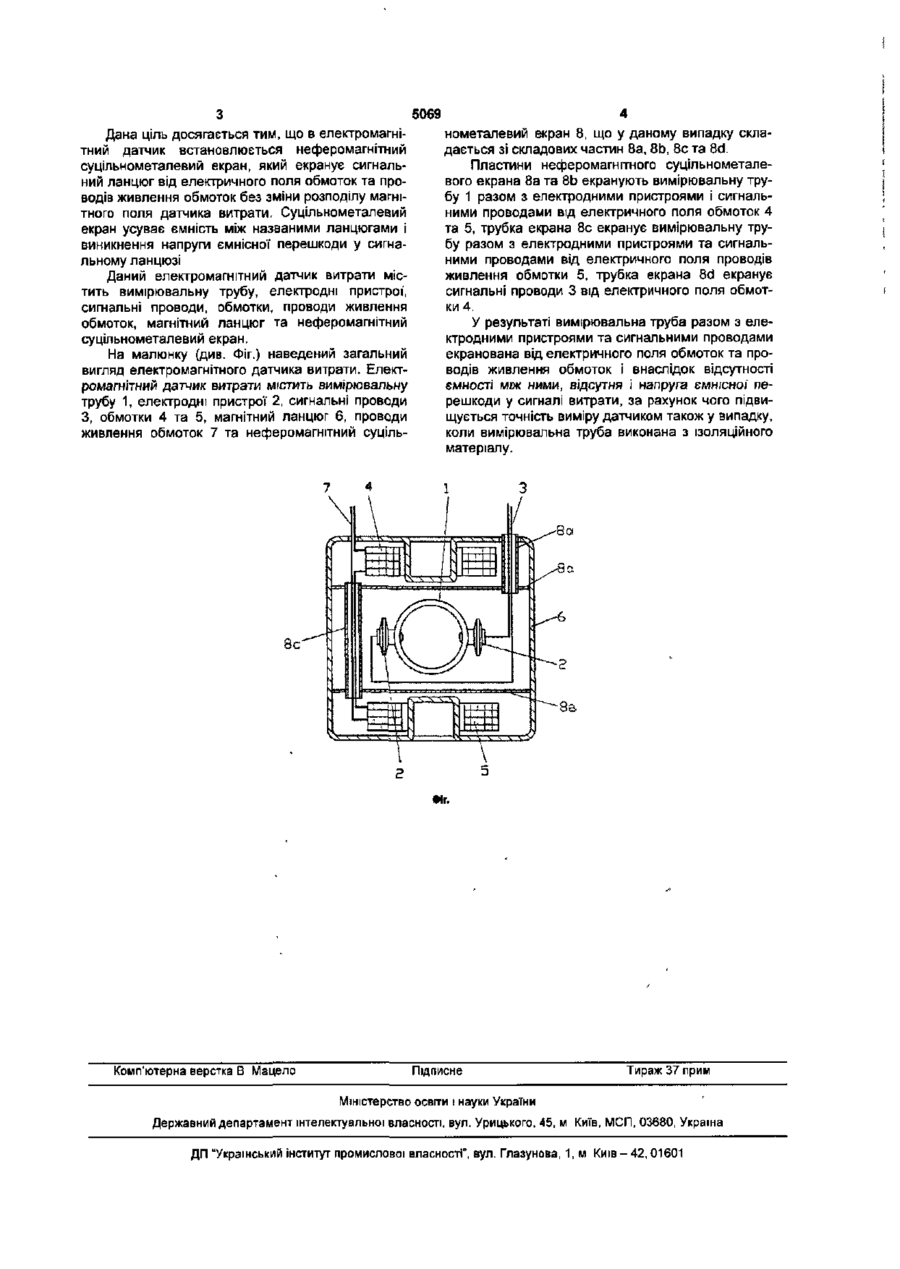

Електромагнітний датчик витрати, який містить вимірювальну трубу, електродні пристрої, сигнальні проводи, обмотки, проводи живлення обмоток та магнітний ланцюг, який відрізняється тим, що містить неферомагнітний суцільнометалевий екран, що розташований між вимірювальною трубою, електродними пристроями та сигнальними проводами з однієї сторони та обмотками і проводами живлення обмоток з іншої сторони. Корисна модель відноситься до області електротехніки і може бути використана як електромагнітний датчик витрати, що призначений для виміру витрати електропровідної рідини у трубопроводах. Відомий електромагнітний витратомір, який містить вимірювальну трубу, електродні пристрої, сигнальні проводи, обмотки, проводи живлення обмоток та магнітний ланцюг (JP патент №10332451, G01F1/58, 1998, Електромагнітний витратомір) У використанні в серійному виробництві у власника корисної моделі є електромагнітний датчик витрати, який містить вимірювальну трубу, електродні пристрої, сигнальні проводи, обмотки, проводи живлення обмоток та магнітний ланцюг. Сигнальні проводи відомого електромагнітного витратоміра покладені у феромагнітні трубки, які доведені до вимірювальної труби. У випадку металевої вимірювальної труби сигнальний ланцюг захищений від ємнісної* перешкоди, причиною якої є ємність між сигнальним ланцюгом та обмотками, при цьому сигнальний ланцюг утворюють сигнальні проводи, електродні пристрої та область усередині вимірювальної труби між електродними пристроями, на яку під впливом пронизуючого вимірювальну трубу магнітного поля індукується відповідної швидкості протікання рідини сигнал витрати. Дане рішення не підходить для великих електродних пристроїв, тому що у такому випадку для захисту електродних пристроїв необхідні відповідно великі екрани, що своєю великою феромагнітною масою спричиняють зміни у розподілі магнітного поля електромагнітного витратоміра і тим самим спричиняють непередбачені зміни метрологічних параметрів витратоміра. При відсутності екранування електродних пристроїв у сигнальному ланцюзі виникає напруга ємнісної перешкоди і накладається на сигнал витрати. Через те, що напруга ємнісної перешкоди синфазна із сигналом витрати, то її практично неможливо відокремити від сигналу витрати Накладення на сигнал витрати напруги ємнісної перешкоди зменшує точність роботи витратоміра Відоме рішення також не підходить при вимірювальній трубі з ізоляційного матеріалу, тому що область сигнального ланцюга між електродними пристроями, що при металевій вимірювальній трубі екранована названою трубою, залишається неекранованою. У використовуваного електромагнітного датчика витрати сигнальні проводи покладені у неферомагнітні екрануючі плетива для захисту від напруги ємнісної перешкоди. Недоліком цього датчика витрати є недостатній захист сигнальних проводів, тому що через щілини між дротами плетива екранізування сигнальних проводів залишається недостатнім. Недоліком використовуваного електромагнітного датчика витрати є також відсутність екранів на електродних пристроях і неможливість застосування вимірювальної труби з ізоляційного матеріалу через недостатнє екранування сигнального ланцюга. Ціллю даного рішення є удосконалення електромагнітного датчика витрати таким чином, щоб практично було ліквідоване утворення напруги ємнісної перешкоди у сигнальному ланцюзі також при вимірювальній трубі з ізоляційного матеріалу. О) (О о ю 5069 Дана ціль досягається тим, що в електромагнітний датчик встановлюється неферомагнітний суцільнометалевий екран, який екранує сигнальний ланцюг від електричного поля обмоток та проводів живлення обмоток без зміни розподілу магнітного поля датчика витрати. Суцільнометалевий екран усуває ємність між названими ланцюгами і виникнення напруги ємнісної перешкоди у сигнальному ланцюзі Даний електромагнітний датчик витрати містить вимірювальну трубу, електродні пристрої, сигнальні проводи, обмотки, проводи живлення обмоток, магнітний ланцюг та неферомагнітний суцільнометалевий екран. На малюнку (див. Фіг.) наведений загальний вигляд електромагнітного датчика витрати. Електромагнітний датчик витрати містить вимірювальну трубу 1, електродні пристрої 2, сигнальні проводи З, обмотки 4 та 5, магнітний ланцюг 6, проводи живлення обмоток 7 та неферомагнітний суціль нометалевий екран 8, що у даному випадку складається зі складових частин 8а, 8Ь, 8с та 8d. Пластини неферомагнітного суцільнометалевого екрана 8а та 8Ь екранують вимірювальну трубу 1 разом з електродними пристроями і сигнальними проводами від електричного поля обмоток 4 та 5, трубка екрана 8с екранує вимірювальну трубу разом з електродними пристроями та сигнальними проводами від електричного поля проводів живлення обмотки 5, трубка екрана 8d екранує сигнальні проводи 3 від електричного поля обмотки 4. У результаті вимірювальна труба разом з електродними пристроями та сигнальними проводами екранована від електричного поля обмоток та проводів живлення обмоток і внаслідок відсутності ємності між ними, відсутня і напруга ємнісної перешкоди у сигналі витрати, за рахунок чого підвищується точність виміру датчиком також у випадку, коли вимірювальна труба виконана з ізоляційного матеріалу. «г. Комп'ютерна верстка В Мацело Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
