Електромагнітний сепаратор

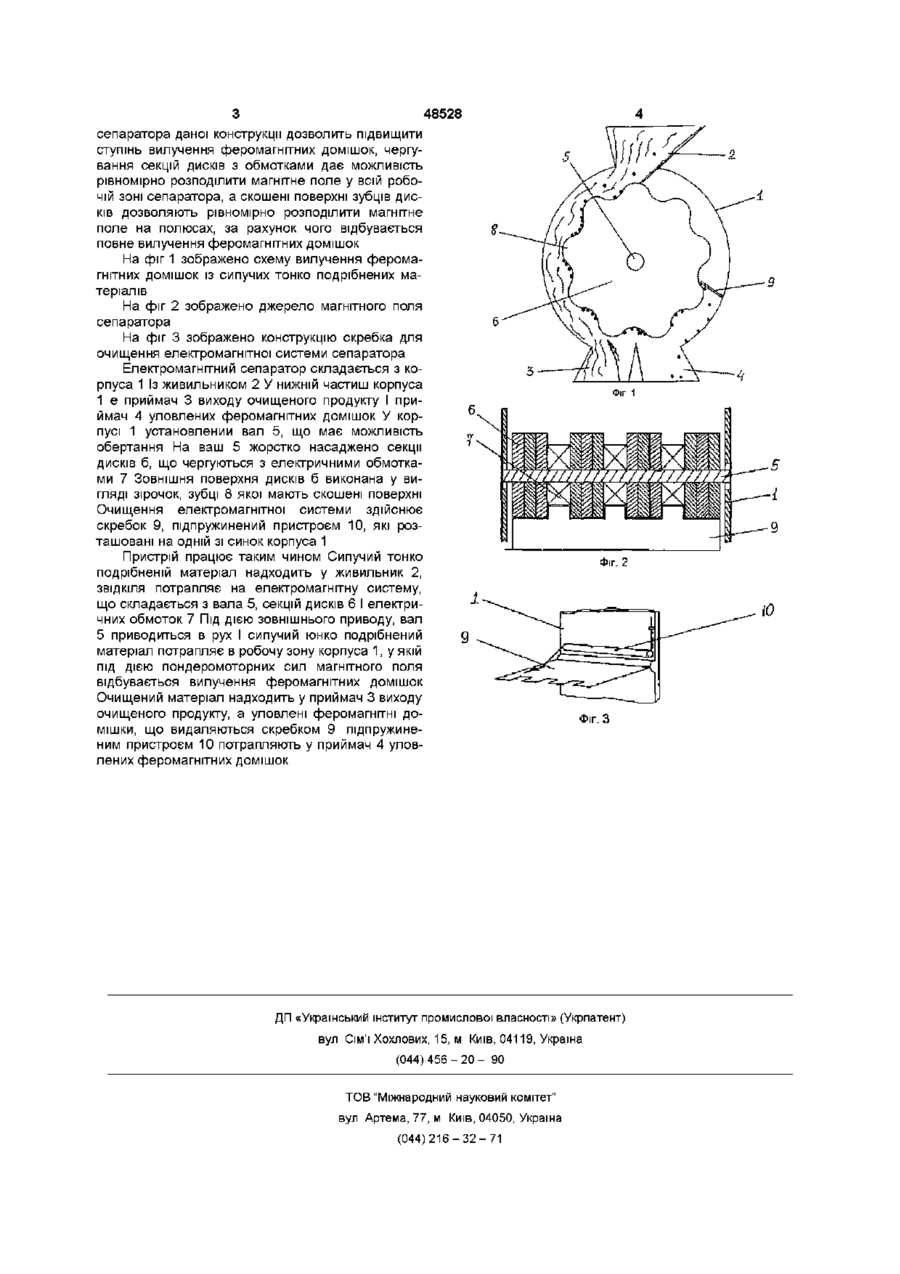

1 Елеістромагнітний сепаратор, що містить корпус, у якому закріплені вал із джерелом магнітного поля і скребачка, живильник, приймач продукту і феромагнітних домішок, який відрізняється тим, що джерело магнітного поля виконано у вигляді феромагнітних дисків, зібраних у секції та насаджених жорстко на вал, причому секції чергуються з електричними обмотками 2 Електромагнітний сепаратор за п 1, який відрізняється тим, що зовнішня поверхня дисків виконана у вигляді зірочки, зубці якої мають скошені поверхні 3 Електромагнітний сепаратор за п 1, який відрізняється тим, що обмотки мають ЗОВНІШНІЙ діаметр, рівний діаметру западин зубців 4 Електромагнітний сепаратор за п 1, який відрізняється тим, що скребачка має форму, яка точно копіює профіль електричних обмоток та секцій дисків і обладнана притискною пружиною Винахід належить до галузі сільського господарства, призначено для очищення сипучих тонко подрібнених матеріалів, наприклад борошна, яке використовується в харчовій промисловості, від феромагнітних домішок Відомий магнітний фільтроелемент містить корпус, джерело магнітного поля, шайби, розташовані на стержні, вхідний і вихідний патрубки (А С СССР № 279627, МПК В 03с 1/14 1970г) Недоліком даної конструкції є складність регенерації фільтр о елемента, внаслідок чого фільтроелемент засмічується і потребує зупинки для регенерації Найбільш близьким технічним рішенням, вибраним як прототип, є магнітний сепаратор, що містить робочий орган, виконаний у вигляді встановлених на валу із зазором немагнітних дисків із розміщеними в них секторними магнітами, причому диски встановлено з можливістю обертання, живильник, приймач продукту і феромагнітних домішок, щітку для очищення дисків (А С СССР №116325-3, МПК ВОЗС 1/02,1984) Проте цей пристрій неефективний, оскільки магнітне поле, яке утворюється постійними магнітами, нерівномірно охоплює робочу зону Крім того, через застосування щіток неякісно очищуються диски, і частина уловлених домішок знову потрапляє до очищеного продукту В основу винаходу покладено завдання ство рення електромагнітного сепаратора, в якому як джерело магнітного поля служить система секцій дисків, які чергуються, при чому диски мають форму зірочок зі скошеними поверхнями й електричних обмоток, установлених на обертовому валі Утворена таким чином система розташована під потоком сипучих тонко подрібнених матеріалів, що дає можливість рівномірно розподілити вплив магнітного поля в робочій зоні й одержати високий ступінь очищення Поставлене завдання вирішується за рахунок того, що запропонований електромагнітний сепаратор містить корпус, у якому закріплений вал із джерелом магнітного поля і скребачка, живильник, приймач продукту і феромагнітних домішок, ВІДПОВІДНО до винаходу, джерело магнітного поля виконане у вигляді феромагнітних дисків, зібраних у секції, що насаджені жорстко навал і чергуються з електричними обмотками Поставлене завдання вирішується також за рахунок того, що зовнішня поверхня дисків виконана у вигляді зірочки зі скошеними поверхнями у формі зубців Поставлене завдання вирішується також за рахунок того, що обмотки мають ЗОВНІШНІЙ діаметр, рівний діаметру западин зубців, а скребачка точно копіює профіль електричних обмоток і секцій дисків та обладнаний притискною пружиною Таким чином, використання електромагнітного 00 ю 00 48528 сепаратора даної конструкції дозволить підвищити ступінь вилучення феромагнітних домішок, чергування секцій дисків з обмотками дає можливість рівномірно розподілити магнітне поле у всій робочій зоні сепаратора, а скошені поверхні зубців дисків дозволяють рівномірно розподілити магнітне поле на полюсах, за рахунок чого відбувається повне вилучення феромагнітних домішок На фіг 1 зображено схему вилучення феромагнітних домішок із сипучих тонко подрібнених матеріалів На фіг 2 зображено джерело магнітного поля сепаратора На фіг 3 зображено конструкцію скребка для очищення електромагнітної системи сепаратора Електромагнітний сепаратор складається з корпуса 1 Із живильником 2 У нижній частиш корпуса 1 є приймач 3 виходу очищеного продукту І приймач 4 уловлених феромагнітних домішок У корпусі 1 установлении вал 5, що має можливість обертання На ваш 5 жорстко насаджено секції дисків б, що чергуються з електричними обмотками 7 Зовнішня поверхня дисків б виконана у вигляді зірочок, зубці 8 якої мають скошені поверхні Очищення електромагнітної системи здійснює скребок 9, підпружинений пристроєм 10, які розташовані на одній зісинок корпуса 1 Пристрій працює таким чином Сипучий тонко подрібненій матеріал надходить у живильник 2, ЗВІДКІЛЯ потрапляє на електромагнітну систему, що складається з вала 5, секцій дисків 6 І електри Фіг. 2 чних обмоток 7 Під ДІЄЮ ЗОВНІШНЬОГО приводу, вал 5 приводиться в рух І сипучий юнко подрібнений матеріал потрапляє в робочу зону корпуса 1, у якій під дією пондеромоторних сил магнітного поля відбувається вилучення феромагнітних домішок Очищений матеріал надходить у приймач 3 виходу очищеного продукту, а уловлені феромагнітні домішки, що видаляються скребком 9 підпружиненим пристроєм 10 потрапляють у приймач 4 уловлених феромагнітних домішок Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
