Об’ємна опалубка

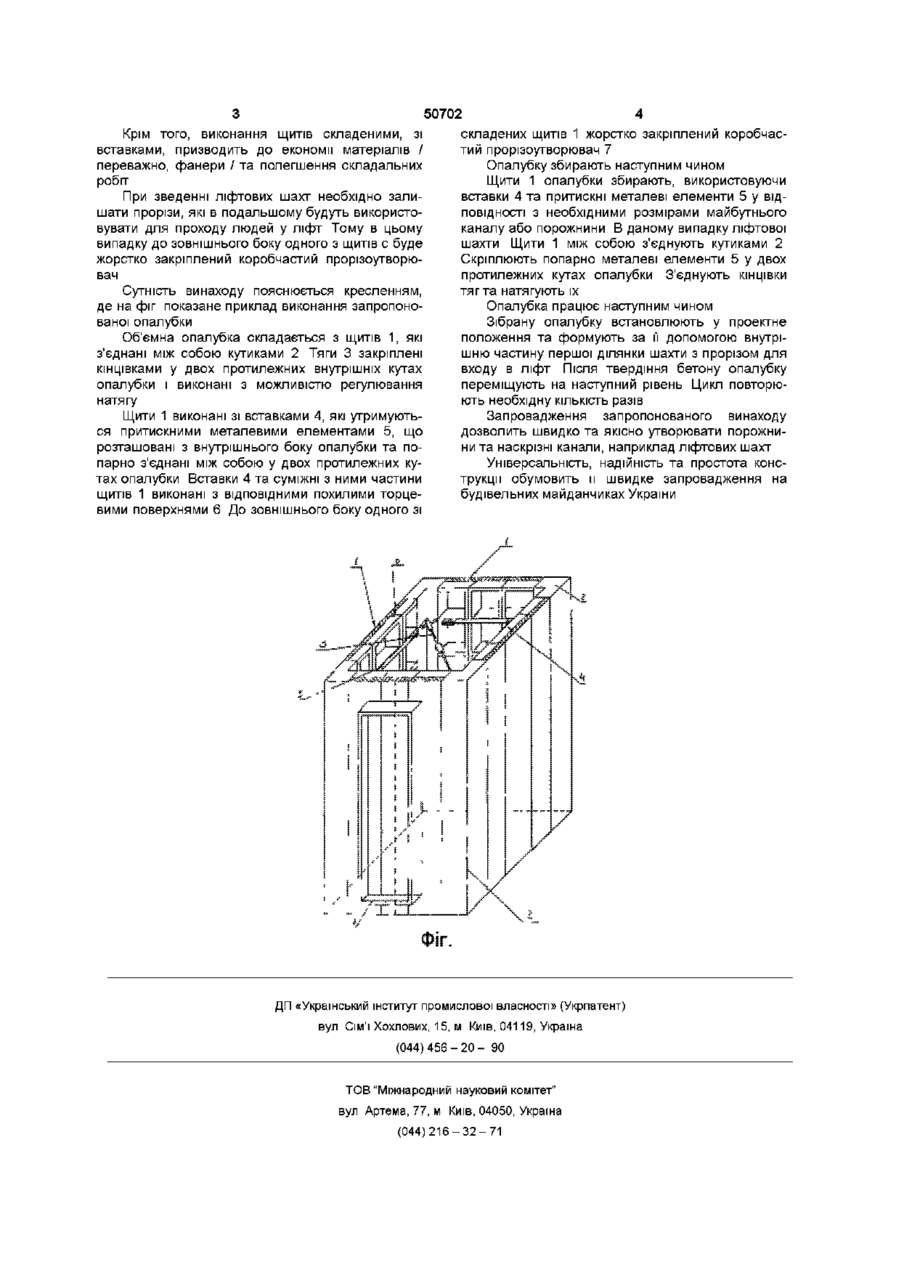

1 Об'ємна опалубка, що містить щити, з'єднувальні елементи у вигляді кутиків, тяги та елементи їх кріплення, яка відрізняється тим, що щити виконані зі вставками, які утримуються притискними металевими елементами, що розташо вані з внутрішнього боку опалубки та попарно з'єднані між собою у двох протилежних кутах опалубки, а в інших двох кутах закріплені КІНЦІВКИ щонайменше однієї тяги, які скріплені між собою з можливістю регулювання натягу 2 Опалубка за п 1, яка відрізняється тим, що згадані вставки та суміжні з ними грані щитів виконані з ВІДПОВІДНИМИ похилими торцевими поверхнями 3 Опалубка за п 1, яка відрізняється тим, що до зовнішнього боку одного зі складених щитів жорстко закріплений коробчастий прорізоутворювач Винахід відноситься до будівництва, а саме до об'ємних опалубок, що переважно застосовують для утворення порожнин та наскрізних каналів, наприклад ліфтових шахт Найбільш близьким за конструкцією до технічного вирішення, що заявляється є об'ємна опалубка за SU, 1564306, 15 05 90 Вона включає щити, з'єднувальні елементи у вигляді кутиків, стояки, тяги та елементи їх кріплення, а також механізм розпалублення Кутики кронштейнами з'єднані з коромислами Коромисла взаємодіють з тягами та з'єднані з щитами за допомогою пальців, що введено у ВІДПОВІДНІ отвори щитів З'єднані та напружені тяги утримують опалубку у зібраному стані При роз'єднанні тяг діє механізм розпалублення, що відхиляє кутики Недоліком цієї опалубки є неможливість зміни и ЛІНІЙНИХ розмірів, що призводить до необхідності застосовувати при зведенні однієї споруди багато таких опалубок, що мають різні ЛІНІЙНІ розміри А головне, ця опалубка добре пристосована для зведення стін, є жорсткою і легко трансформується для пересування, але не може застосовуватись для утворення порожнин та наскрізних каналів, наприклад ліфтових шахт В основу винаходу поставлено завдання вдосконалити відому об'ємну опалубку, що включає щити, з'єднувальні елементи у вигляді кутиків, тяги та елементи їх кріплення, шляхом зміни конструкції щитів, кріпильних елементів та зв'язків між ни ми, що дозволить утворювати за допомогою опалубки порожнини та наскрізні канали, наприклад ліфтових шахт Причому за допомогою однієї опалубки після незначного переобладнання буде можливим утворювати шахти та порожнини різного розміру Поставлене завдання вирішується тим, що щити опалубки виконані зі вставками, які утримуються притискними металевими елементами, що розташовані з внутрішнього боку опалубки та попарно з'єднані між собою у двох протилежних кутах опалубки, а в інших двох кутах закріплені КІНЦІВКИ щонайменше однієї тяги, які скріплені між собою з можливістю регулювання натягу Вставки та притискні елементи можуть мати різні ЛІНІЙНІ розміри Таким чином, зберігаючи основу опалубки можна заміною лише цих елементів досягти зміни ЛІНІЙНИХ розмірів опалубки в цілому В інший спосіб можна регулювати розміри шляхом зміни КІЛЬКОСТІ вставок типового розміру Утворена конструкція є простою, але забезпечує необхідну жорсткість На відміну від прототипу не має ЗОВНІШНІХ механізмів, виступів, що дозволяє використовувати и як внутрішню об'ємну опалубку для утворення різного роду каналів та порожнин Ще більша жорсткість конструкції досягається утому разі, коли згадані вставки та суміжні з ними грані щитів виконані з ВІДПОВІДНИМИ ПОХИЛИМИ тор цевими поверхнями 1 о ю 50702 Крім того, виконання щитів складеними, зі вставками, призводить до економії матеріалів / переважно, фанери / та полегшення складальних робіт При зведенні ліфтових шахт необхідно залишати прорізи, які в подальшому будуть використовувати для проходу людей у ліфт Тому в цьому випадку до зовнішнього боку одного з щитів с буде жорстко закріплений коробчастий прорізоутворювач Сутність винаходу пояснюється кресленням, де на фіг показане приклад виконання запропонованої опалубки Об'ємна опалубка складається з щитів 1, які з'єднані між собою кутиками 2 Тяги 3 закріплені кінцівками у двох протилежних внутрішніх кутах опалубки і виконані з можливістю регулювання натягу Щити 1 виконані зі вставками 4, які утримуються притискними металевими елементами 5, що розташовані з внутрішнього боку опалубки та попарно з'єднані між собою у двох протилежних кутах опалубки Вставки 4 та суміжні з ними частини щитів 1 виконані з ВІДПОВІДНИМИ ПОХИЛИМИ торце вими поверхнями 6 До зовнішнього боку одного зі складених щитів 1 жорстко закріплений коробчастий прорізоутворювач 7 Опалубку збирають наступним чином Щити1 опалубки збирають, використовуючи вставки 4 та притискні металеві елементи 5 у ВІДПОВІДНОСТІ з необхідними розмірами майбутнього каналу або порожнини В даному випадку ліфтової шахти Щити 1 між собою з'єднують кутиками 2 Скріплюють попарно металеві елементи 5 у двох протилежних кутах опалубки З'єднують КІНЦІВКИ тяг та натягують їх Опалубка працює наступним чином Зібрану опалубку встановлюють у проектне положення та формують за її допомогою внутрішню частину першої ділянки шахти з прорізом для входу в ліфт Після твердіння бетону опалубку переміщують на наступний рівень Цикл повторюють необхідну КІЛЬКІСТЬ разів Запровадження запропонованого винаходу дозволить швидко та якісно утворювати порожнини та наскрізні канали, наприклад ліфтових шахт Універсальність, надійність та простота конструкції обумовить и швидке запровадження на будівельних майданчиках України ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
