Опалубка

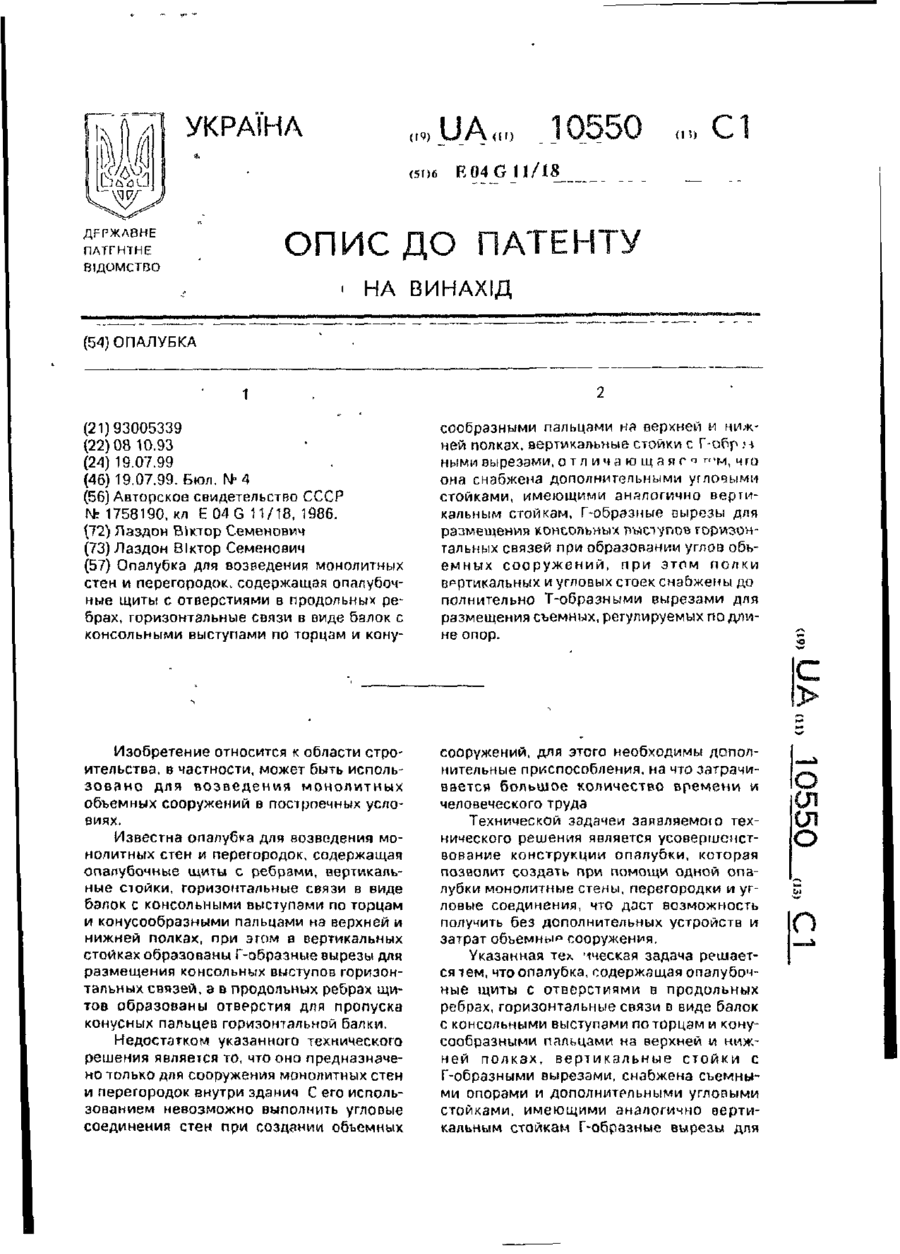

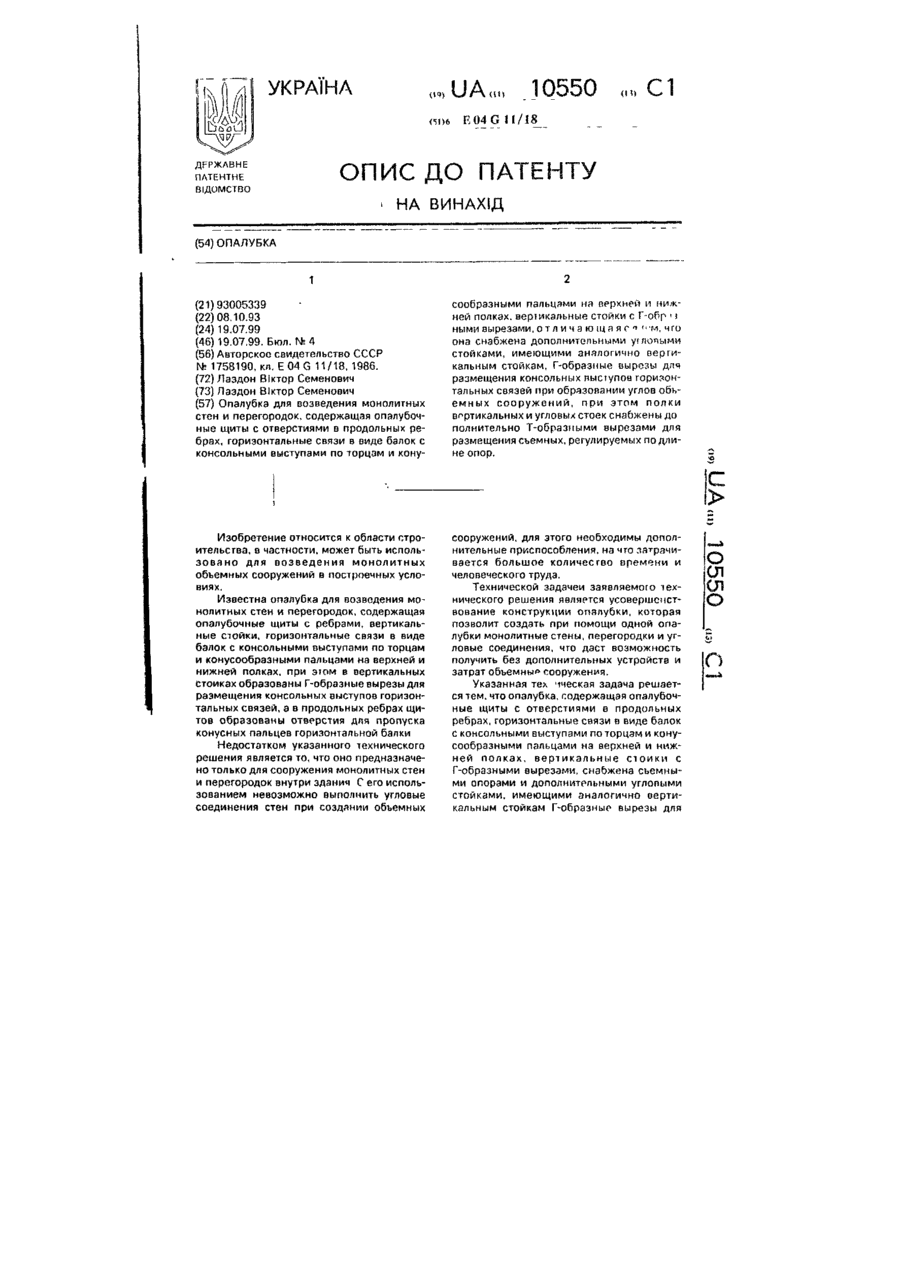

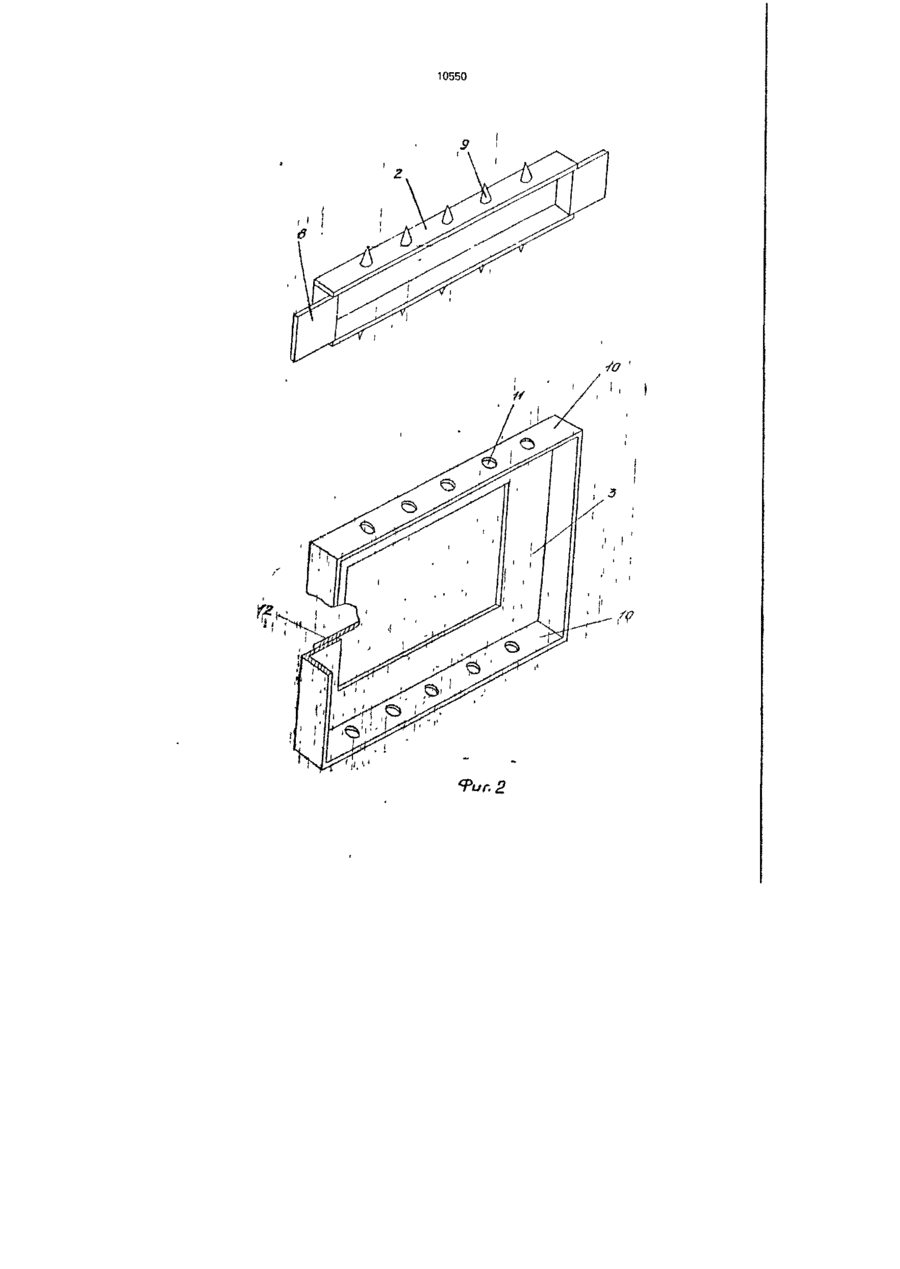

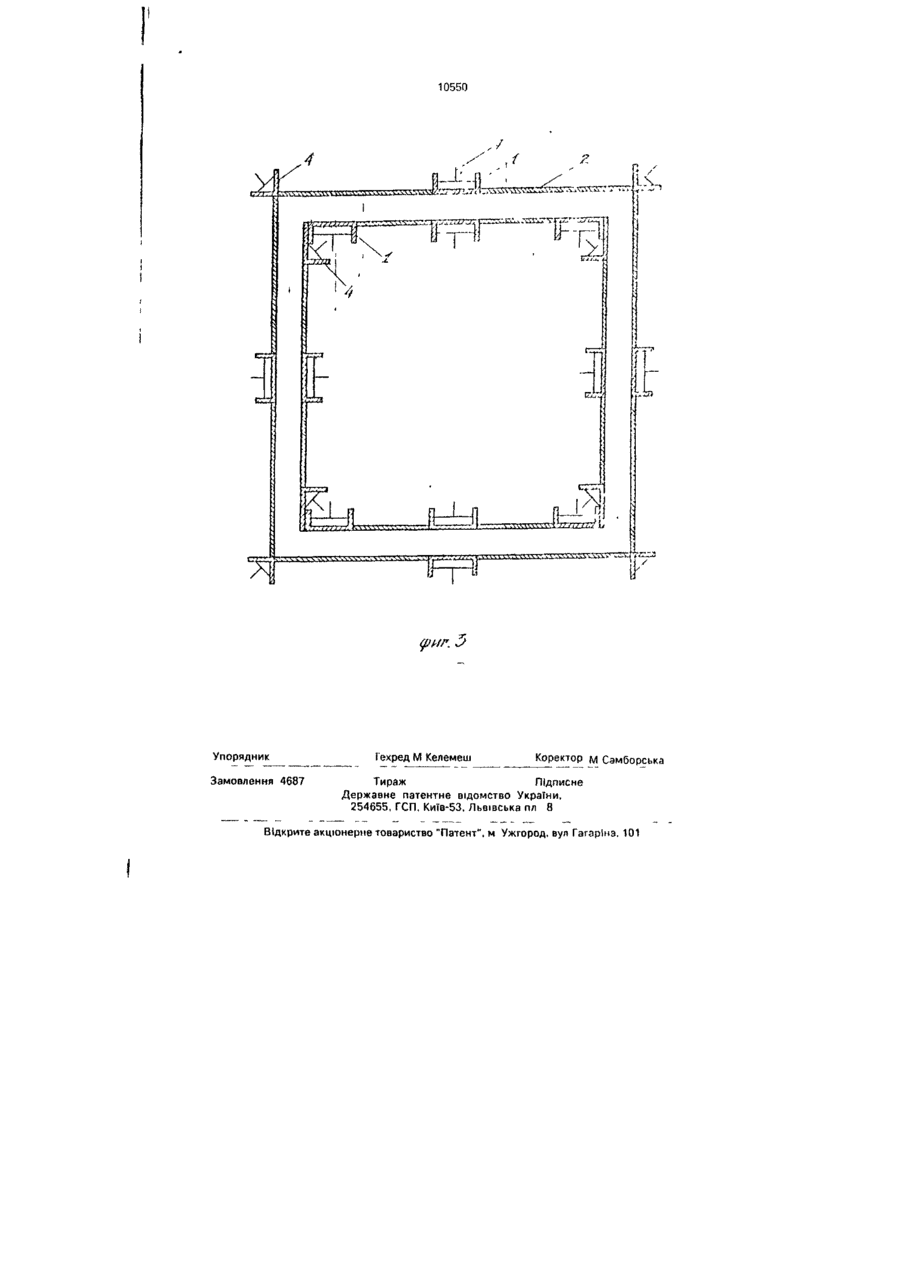

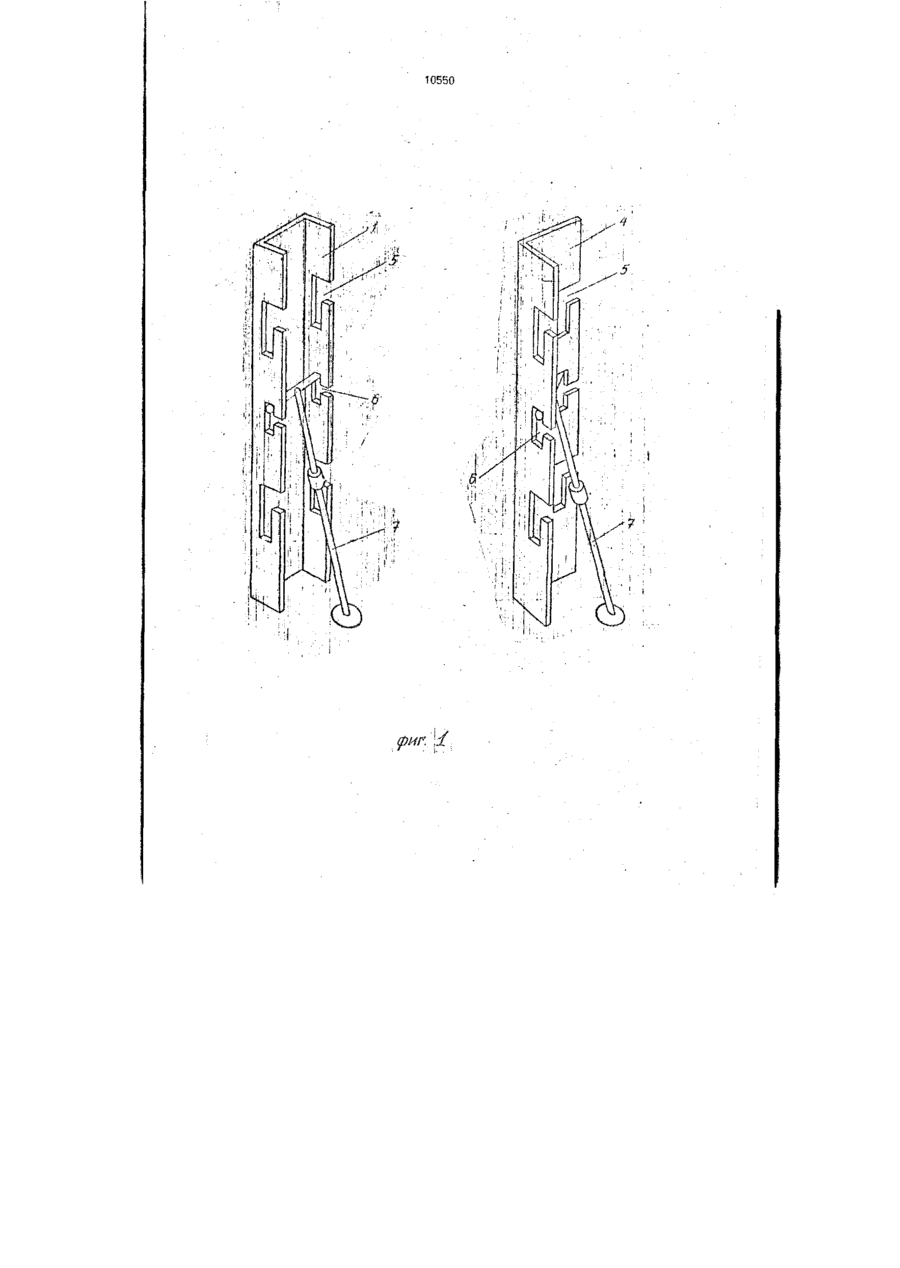

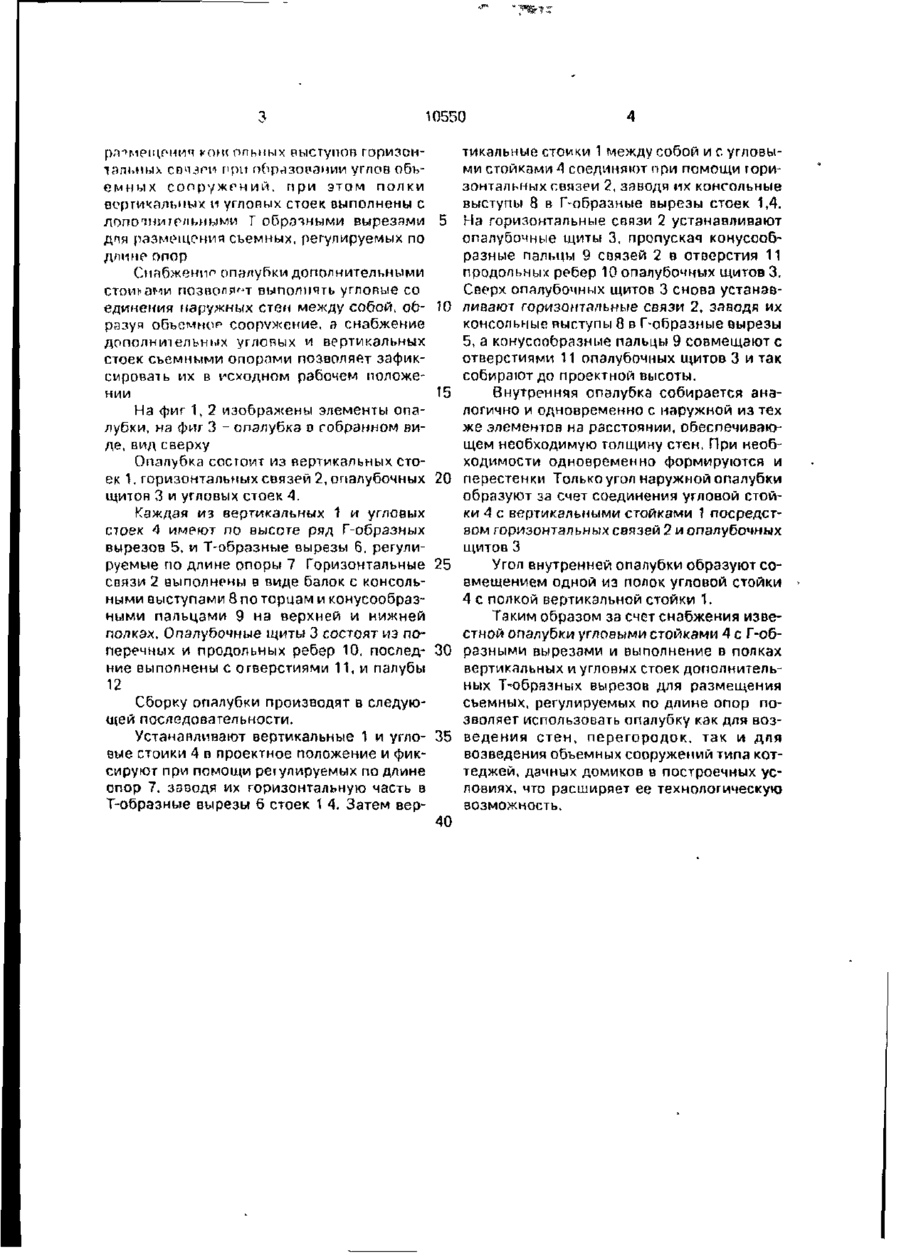

10550 кгик ппьных оыступоп горизонтлльны> спч зеи при образовании углов объРМПЫХ с о о р у ж е н и й п р и этом п о л к и вертикальных и углопых стоек выполнены с дополнительными Г обратными вырезами для размещения съемных, регулируемых по длине опор Снабжение опалубки дополнительными стойками позволяет выполнять угловые со единения наружных стен между собой, образуя объемное сооружение, а снабжение дополнительных угловых и вертикальных стоек съемными опорами позволяет зафиксировать их в исходном рабочем положении На фиг 1, 2 изображены элементы опалубки, на фиг.З - опалубка в собранном виде, вид сверху Опалубка состоит из вертикальных стоек 1. горизонтальных связей 2, опалубочных щитов 3 и угловых стоек 4 Каждая из вертикальных 1 и угловых стоек 4 имеют по высоте ряд Г-образных вырезов 5, и Т-образные вырезы 6, регулируемые по длине опоры 7 Горизонтальные связи 2 выполнены в виде балок с консольными выступами 8 по торцам и конусообразными пальцами 9 на верхней и нижней полках. Опалубочные щиты 3 состоят из поперечных и продольных ребер 10, последние выполнены с отверстиями 11, и палубы 12 Сборку опалубки производят в следующей последовательности. Устанавливают вертикальные 1 и угловые стоики 4 в проектное положение и фиксируют при помощи регулируемых по длине опор 7, заводя их горизонтальную часть в Т-образные вырезы б стоек 1,4. Затем вер 5 10 15 20 25 30 35 40 тикальные стоики 1 между собой и с угловыми стойками 4 соединяют при помощи горизонтальных связей 2, заводя их консольные выступы 8 в Г-образные вырезы стоек 1,4. На горизонтальные связи 2 устанавливают опалубочные щиты 3, пропуская конусообразные пальцы 9 связей 2 в отверстия 11 продольных ребер 10 опалубочных щитов 3. Сверх опалубочных щитов 3 снова устанавливают горизонтальные связи 2, заводя их консольные выступы 8 в Г-образные вырезы 5, а конусообразные пальцы 9 совмещают с отверстиями 11 опалубочных щитов 3 и так собирают до проектной высоты. Внутренняя опалубка собирается аналогично и одновременно с наружной из тех же элементов на расстоянии, обеспечивающем необходимую толщину стен. При необходимости одновременно формируются и перестенки. Только угол наружной опалубки образуют за счет соединения угловой стойки 4 с вертикальными стойками 1 посредством горизонтальных связей 2 и опалубочных щитов 3 Угол внутренней опалубки образуют совмещением одной из полок угловой стойки 4 с полкой вертикальной стойки 1. Таким образом за счет снабжения известной опалубки угловыми стойками 4 с Г-образны'ми вырезами и выполнение в полках вертикальных и угловых стоек дополнительных Т-образных вырезов для размещения съемных, регулируемых по длине опор, позволяет использовать опалубку как для возведения стен, перегородок, так и для возведения объемных сооружении типа коттеджей, дачных домиков в построечных условиях, что расширяет ее технологическую возможность. 10550 -/О ' 10550 г 4 •^ 7 : 7Л Ї PJ / 1 / / ,j / r Упорядник Замовлення 4687 И\ r* т r ^ I Гехред М Келемеш Коректор м Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл 8 Відкрите акціонерне товариство "Патент", м Ужгород, вул Гагарінз, 101 10550 УКРАЇНА C5D6 E 04 G И / 1 8 ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД (54) ОПАЛУБКА 1 (21)93005339 (22)08.10.93 (24) 19.07.99 (46)19.07.99. Бюл. fsh 4 (56) Авторское свидетельство СССР № 1758190, кл. E04G 11/18, 1986. (72) Лаздон Віктор Семенович (73) Лаздон Віктор Семенович (57) Опалубка для возведения монолитных стен и перегородок, содержащая опалубочные щиты с отверстиями в продольных ребрах, горизонтальные связи в виде балок с консольными выступами по торцам и кону сообразными пальцами на верхней и нижней полках, вертикальные стойки с Г-обр • І ными вырезами, о т л и ч а ю щ а я с я ft
