Пристрій для вимірювання глибини свердловин
Формула / Реферат
Пристрій для вимірювання глибини свердловин, що містить котушку, на яку намотано трос, де закріплено марки, який відрізняється тим, що пристрій містить шланг, силовий циліндр, у якому розміщено поршень із штоком та пружиною, де шток з'єднаний з робочим елементом, при цьому на зовнішніх поверхнях силового циліндра та робочого елемента закріплено пружні упори, нахилені під кутом у бік, протилежний напряму руху, причому до робочого елемента закріплено телескопічну трубу, яка оснащена зонтичним упором, виконаним з можливістю взаємодії з упорними елементами.
Текст

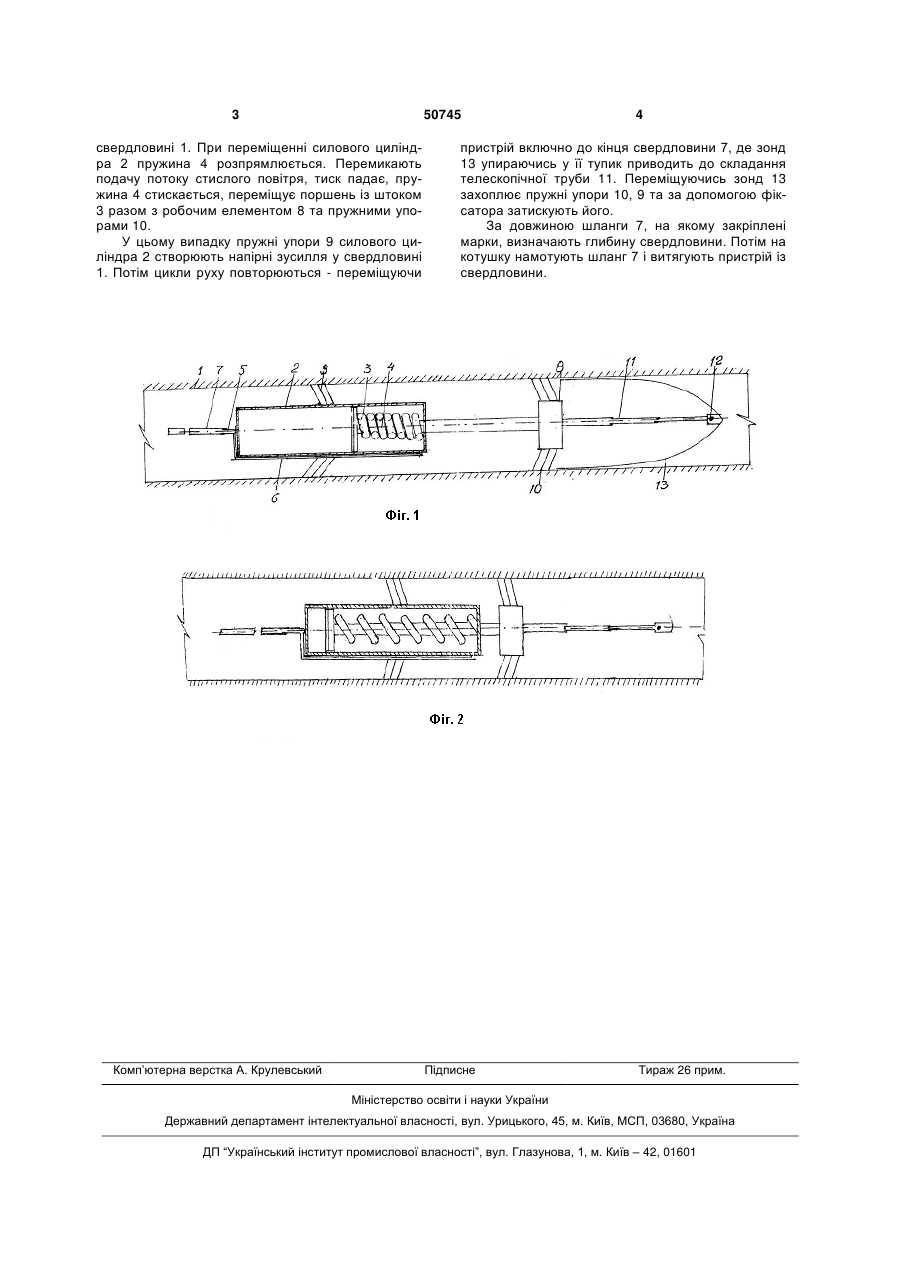

Пристрій для вимірювання глибини свердловин, що містить котушку, на яку намотано трос, де закріплено марки, який відрізняється тим, що пристрій містить шланг, силовий циліндр, у якому 3 50745 свердловині 1. При переміщенні силового циліндра 2 пружина 4 розпрямлюється. Перемикають подачу потоку стислого повітря, тиск падає, пружина 4 стискається, переміщує поршень із штоком 3 разом з робочим елементом 8 та пружними упорами 10. У цьому випадку пружні упори 9 силового циліндра 2 створюють напірні зусилля у свердловині 1. Потім цикли руху повторюються - переміщуючи Комп’ютерна верстка А. Крулевський 4 пристрій включно до кінця свердловини 7, де зонд 13 упираючись у її тупик приводить до складання телескопічної труби 11. Переміщуючись зонд 13 захоплює пружні упори 10, 9 та за допомогою фіксатора затискують його. За довжиною шланги 7, на якому закріплені марки, визначають глибину свердловини. Потім на котушку намотують шланг 7 і витягують пристрій із свердловини. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of depth of wells
Автори англійськоюTarapata Viktor Yakovych
Назва патенту російськоюУстройство для измерения глубины скважин
Автори російськоюТарапата Виктор Яковлевич
МПК / Мітки
МПК: E21C 41/00
Мітки: свердловин, вимірювання, глибини, пристрій
Код посилання
<a href="https://ua.patents.su/2-50745-pristrijj-dlya-vimiryuvannya-glibini-sverdlovin.html" target="_blank" rel="follow" title="База патентів України">Пристрій для вимірювання глибини свердловин</a>
Пристрій для вимірювання глибини чашечок в гніздах ос-полістів
Номер патенту: 21533
Опубліковано: 15.03.2007
Автор: Фокін Андрій Володимирович
МПК: A01M 3/00
Мітки: чашечок, вимірювання, глибини, пристрій, ос-полістів, гніздах
Формула / Реферат:
Пристрій для вимірювання глибини чашечок в гніздах ос-полістів, що містить робочу частину із шкалою, який відрізняється тим, що робоча частина пристрою виконана у вигляді металевого щупа із кулькою на робочому кінці та гумовим руків'ям на протилежному кінці.

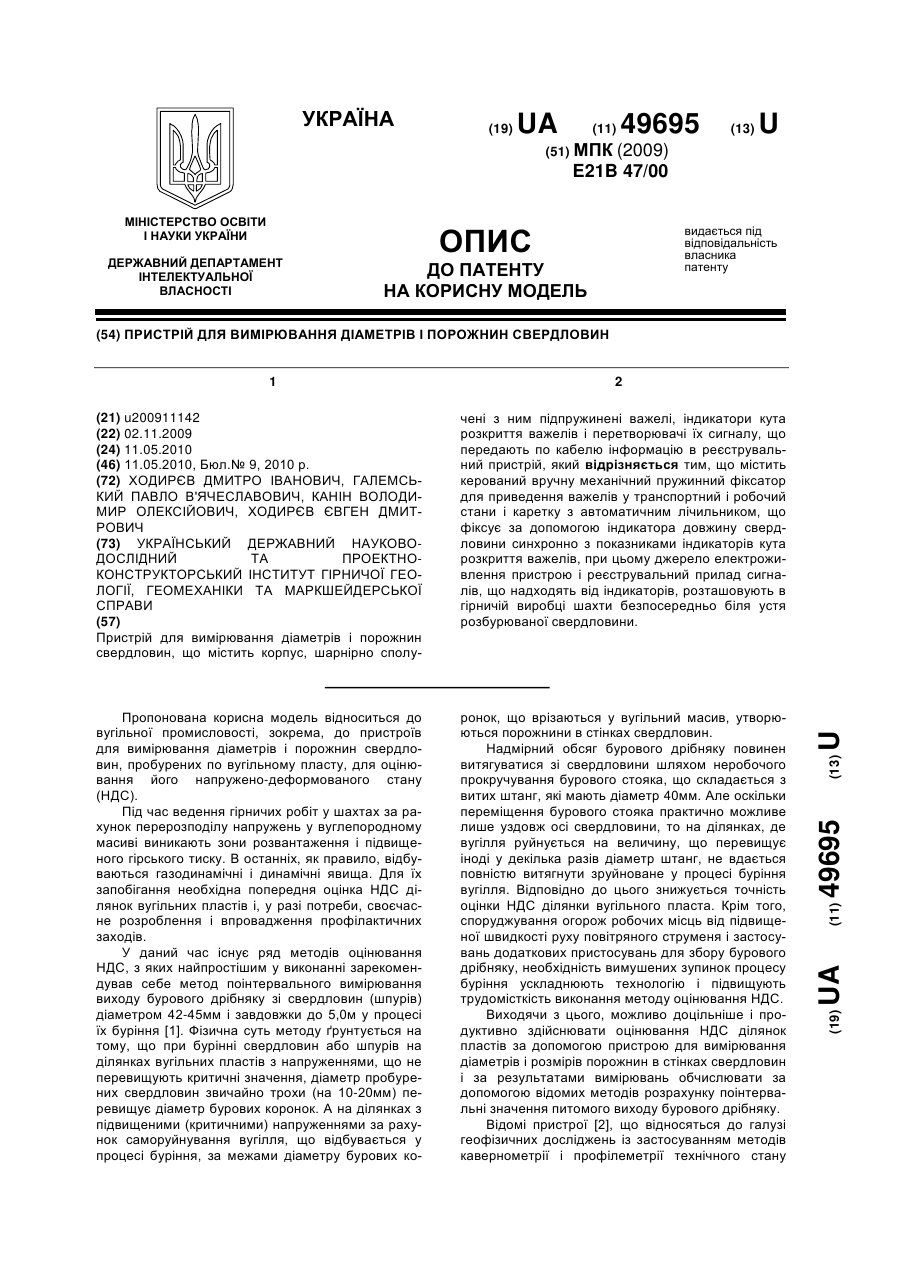

Пристрій для вимірювання діаметрів і порожнин свердловин
