Пристрій для буріння свердловин з обсадкою

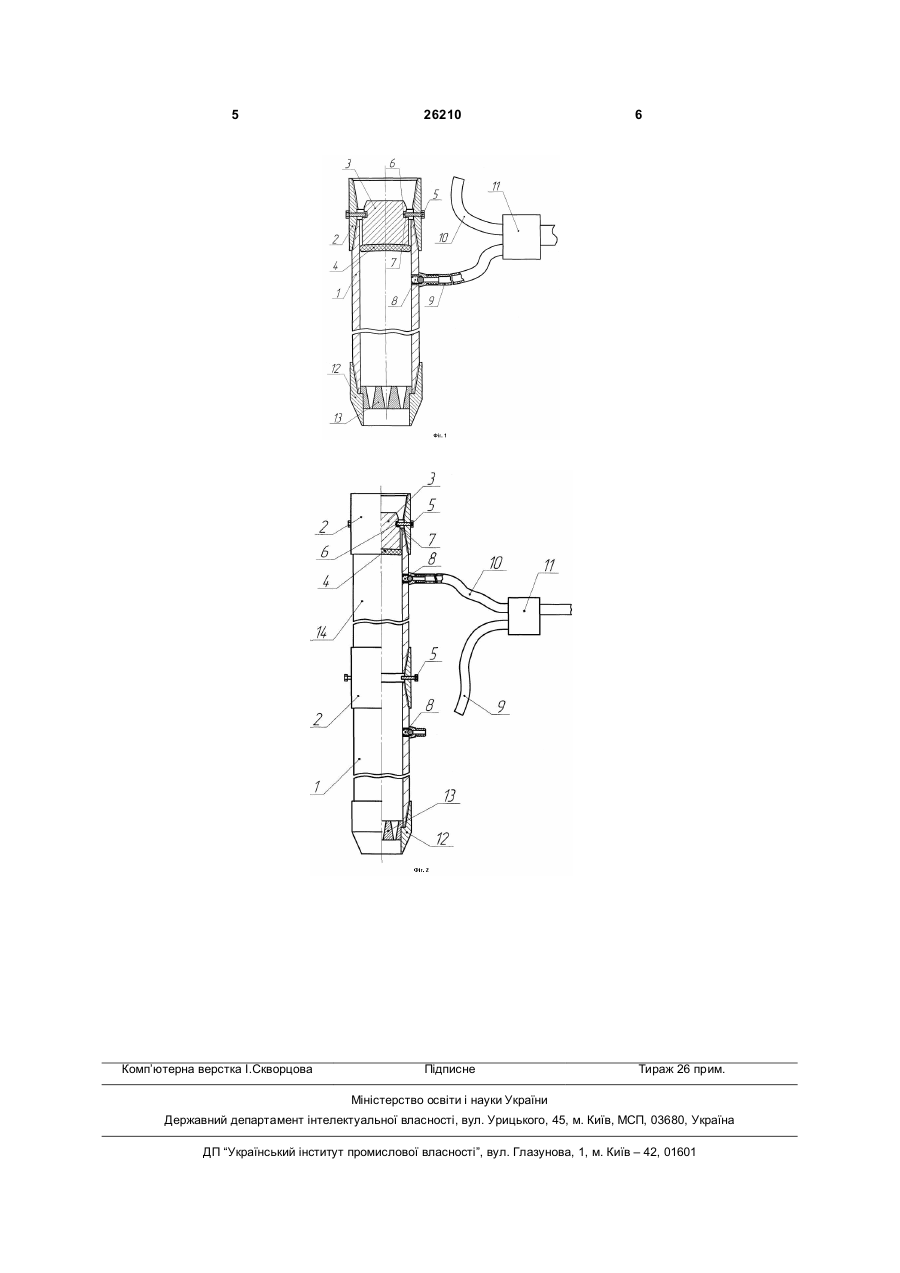

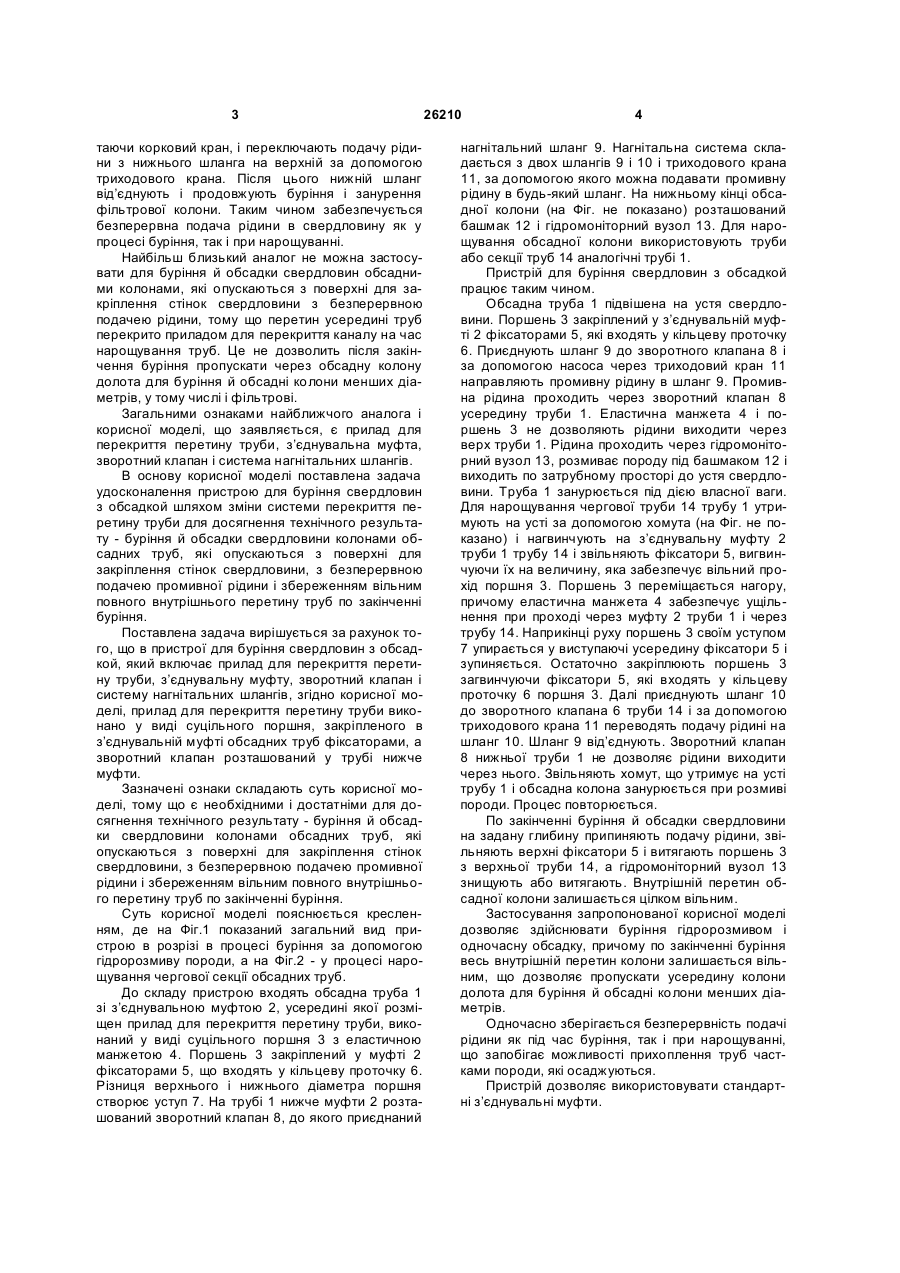

Пристрій для буріння свердловин з обсадкою, що містить прилад для перекриття перерізу труби, з’єднувальну муфту, зворотний клапан і систему нагнітальних шлангів, який відрізняється тим, що прилад для перекриття перерізу труби виконано у вигляді суцільного поршня, закріпленого в з’єднувальній муфті обсадних труб фіксаторами, а зворотний клапан розташований у трубі нижче муфти. (19) (21) u200704515 (22) 23.04.2007 (24) 10.09.2007 (46) 10.09.2007, Бюл. № 14, 2007 р. (72) Юшков Олександр Сергійович, Юшков Іван Олександрович, Якименко Дмитро Сергійович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 таючи корковий кран, і переключають подачу рідини з нижнього шланга на верхній за допомогою триходового крана. Після цього нижній шланг від’єднують і продовжують буріння і занурення фільтрової колони. Таким чином забезпечується безперервна подача рідини в свердловину як у процесі буріння, так і при нарощуванні. Найбільш близький аналог не можна застосувати для буріння й обсадки свердловин обсадними колонами, які опускаються з поверхні для закріплення стінок свердловини з безперервною подачею рідини, тому що перетин усередині труб перекрито приладом для перекриття каналу на час нарощування труб. Це не дозволить після закінчення буріння пропускати через обсадну колону долота для буріння й обсадні колони менших діаметрів, у тому числі і фільтрові. Загальними ознаками найближчого аналога і корисної моделі, що заявляється, є прилад для перекриття перетину труби, з’єднувальна муфта, зворотний клапан і система нагнітальних шлангів. В основу корисної моделі поставлена задача удосконалення пристрою для буріння свердловин з обсадкой шляхом зміни системи перекриття перетину труби для досягнення технічного результату - буріння й обсадки свердловини колонами обсадних труб, які опускаються з поверхні для закріплення стінок свердловини, з безперервною подачею промивної рідини і збереженням вільним повного внутрішнього перетину труб по закінченні буріння. Поставлена задача вирішується за рахунок того, що в пристрої для буріння свердловин з обсадкой, який включає прилад для перекриття перетину труби, з’єднувальну муфту, зворотний клапан і систему нагнітальних шлангів, згідно корисної моделі, прилад для перекриття перетину труби виконано у виді суцільного поршня, закріпленого в з’єднувальній муфті обсадних труб фіксаторами, а зворотний клапан розташований у трубі нижче муфти. Зазначені ознаки складають суть корисної моделі, тому що є необхідними і достатніми для досягнення технічного результату - буріння й обсадки свердловини колонами обсадних труб, які опускаються з поверхні для закріплення стінок свердловини, з безперервною подачею промивної рідини і збереженням вільним повного внутрішнього перетину труб по закінченні буріння. Суть корисної моделі пояснюється кресленням, де на Фіг.1 показаний загальний вид пристрою в розрізі в процесі буріння за допомогою гідророзмиву породи, а на Фіг.2 - у процесі нарощування чергової секції обсадних труб. До складу пристрою входять обсадна труба 1 зі з’єднувальною муфтою 2, усередині якої розміщен прилад для перекриття перетину труби, виконаний у виді суцільного поршня 3 з еластичною манжетою 4. Поршень 3 закріплений у муфті 2 фіксаторами 5, що входять у кільцеву проточку 6. Різниця верхнього і нижнього діаметра поршня створює уступ 7. На трубі 1 нижче муфти 2 розташований зворотний клапан 8, до якого приєднаний 26210 4 нагнітальний шланг 9. Нагнітальна система складається з двох шлангів 9 і 10 і триходового крана 11, за допомогою якого можна подавати промивну рідину в будь-який шланг. На нижньому кінці обсадної колони (на Фіг. не показано) розташований башмак 12 і гідромоніторний вузол 13. Для нарощування обсадної колони використовують труби або секції труб 14 аналогічні трубі 1. Пристрій для буріння свердловин з обсадкой працює таким чином. Обсадна труба 1 підвішена на устя свердловини. Поршень 3 закріплений у з’єднувальній муфті 2 фіксаторами 5, які входять у кільцеву проточку 6. Приєднують шланг 9 до зворотного клапана 8 і за допомогою насоса через триходовий кран 11 направляють промивну рідину в шланг 9. Промивна рідина проходить через зворотний клапан 8 усередину труби 1. Еластична манжета 4 і поршень 3 не дозволяють рідини виходити через верх труби 1. Рідина проходить через гідромоніторний вузол 13, розмиває породу під башмаком 12 і виходить по затрубному просторі до устя свердловини. Труба 1 занурюється під дією власної ваги. Для нарощування чергової труби 14 трубу 1 утримують на усті за допомогою хомута (на Фіг. не показано) і нагвинчують на з’єднувальну муфту 2 труби 1 трубу 14 і звільняють фіксатори 5, вигвинчуючи їх на величину, яка забезпечує вільний прохід поршня 3. Поршень 3 переміщається нагору, причому еластична манжета 4 забезпечує ущільнення при проході через муфту 2 труби 1 і через трубу 14. Наприкінці руху поршень 3 своїм уступом 7 упирається у виступаючі усередину фіксатори 5 і зупиняється. Остаточно закріплюють поршень 3 загвинчуючи фіксатори 5, які входять у кільцеву проточку 6 поршня 3. Далі приєднують шланг 10 до зворотного клапана 6 труби 14 і за допомогою триходового крана 11 переводять подачу рідині на шланг 10. Шланг 9 від’єднують. Зворотний клапан 8 нижньої труби 1 не дозволяє рідини виходити через нього. Звільняють хомут, що утримує на усті трубу 1 і обсадна колона занурюється при розмиві породи. Процес повторюється. По закінченні буріння й обсадки свердловини на задану глибину припиняють подачу рідини, звільняють верхні фіксатори 5 і витягають поршень 3 з верхньої труби 14, а гідромоніторний вузол 13 знищують або витягають. Внутрішній перетин обсадної колони залишається цілком вільним. Застосування запропонованої корисної моделі дозволяє здійснювати буріння гідророзмивом і одночасну обсадку, причому по закінченні буріння весь внутрішній перетин колони залишається вільним, що дозволяє пропускати усередину колони долота для буріння й обсадні колони менших діаметрів. Одночасно зберігається безперервність подачі рідини як під час буріння, так і при нарощуванні, що запобігає можливості прихоплення труб частками породи, які осаджуються. Пристрій дозволяє використовувати стандартні з’єднувальні муфти. 5 Комп’ютерна верстка І.Скворцова 26210 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
