Активізатор твердіння сульфатно-шлакового в’яжучого

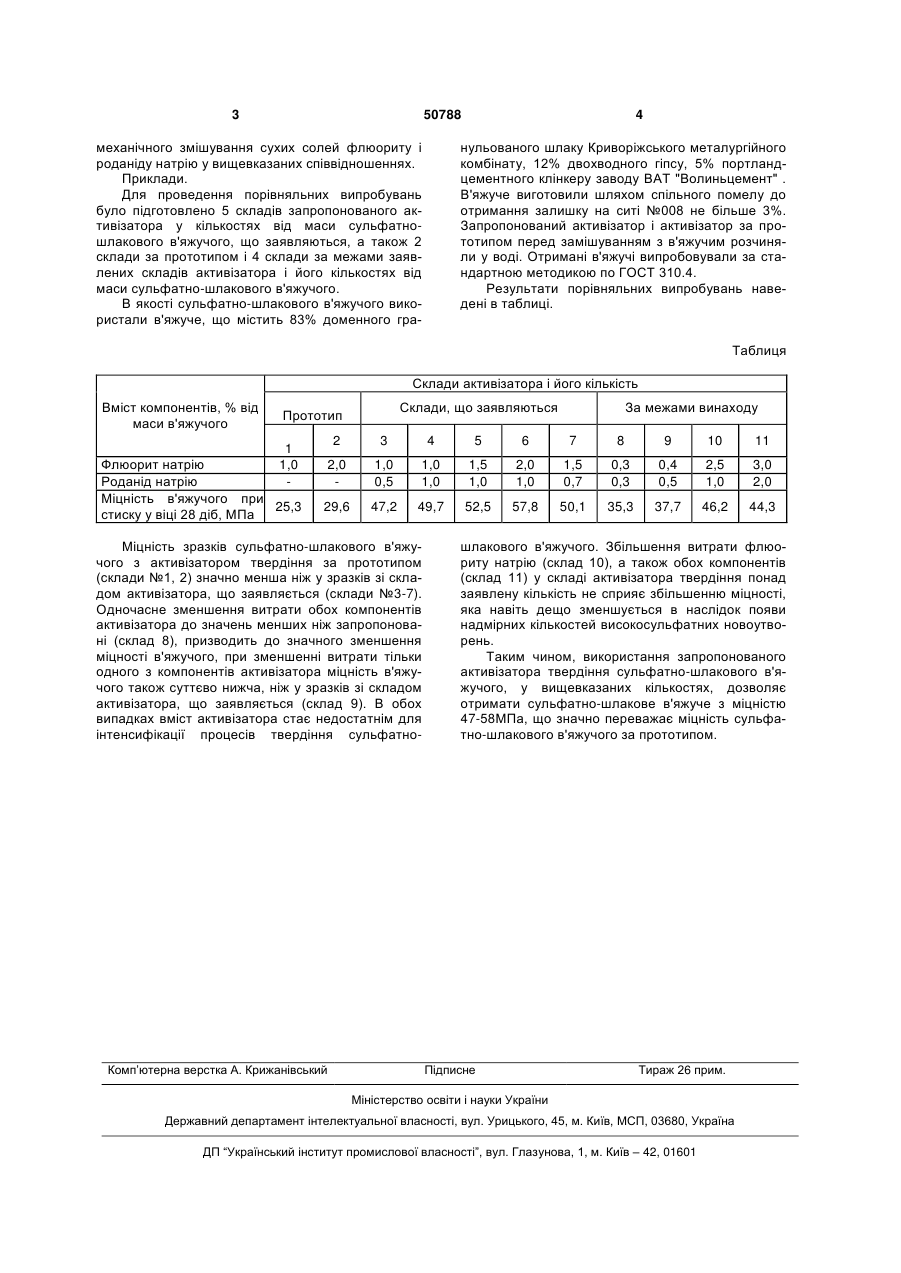

Активізатор твердіння сульфатно-шлакового в'яжучого, що включає відомий активізатор твердіння - флюорит натрію, який відрізняється тим, що додатково містить роданід натрію при наступному вмісті компонентів, % від маси в'яжучого: флюорит натрію 1,0-2,0 роданід натрію 0,5-1,0. (19) (21) u200913103 (22) 16.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ДВОРКІН ОЛЕГ ЛЕОНІДОВИЧ, КУНДОС МАКСИМ ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 50788 механічного змішування сухих солей флюориту і роданіду натрію у вищевказаних співвідношеннях. Приклади. Для проведення порівняльних випробувань було підготовлено 5 складів запропонованого активізатора у кількостях від маси сульфатношлакового в'яжучого, що заявляються, а також 2 склади за прототипом і 4 склади за межами заявлених складів активізатора і його кількостях від маси сульфатно-шлакового в'яжучого. В якості сульфатно-шлакового в'яжучого використали в'яжуче, що містить 83% доменного гра 4 нульованого шлаку Криворіжського металургійного комбінату, 12% двохводного гіпсу, 5% портландцементного клінкеру заводу ВАТ "Волиньцемент" . В'яжуче виготовили шляхом спільного помелу до отримання залишку на ситі №008 не більше 3%. Запропонований активізатор і активізатор за прототипом перед замішуванням з в'яжучим розчиняли у воді. Отримані в'яжучі випробовували за стандартною методикою по ГОСТ 310.4. Результати порівняльних випробувань наведені в таблиці. Таблиця Склади активізатора і його кількість Вміст компонентів, % від маси в'яжучого Склади, що заявляються Прототип 1 1,0 Флюорит натрію Роданід натрію Міцність в'яжучого при 25,3 стиску у віці 28 діб, МПа За межами винаходу 2 3 4 5 6 7 8 9 10 11 2,0 1,0 0,5 1,0 1,0 1,5 1,0 2,0 1,0 1,5 0,7 0,3 0,3 0,4 0,5 2,5 1,0 3,0 2,0 29,6 47,2 49,7 52,5 57,8 50,1 35,3 37,7 46,2 44,3 Міцність зразків сульфатно-шлакового в'яжучого з активізатором твердіння за прототипом (склади №1, 2) значно менша ніж у зразків зі складом активізатора, що заявляється (склади №3-7). Одночасне зменшення витрати обох компонентів активізатора до значень менших ніж запропоновані (склад 8), призводить до значного зменшення міцності в'яжучого, при зменшенні витрати тільки одного з компонентів активізатора міцність в'яжучого також суттєво нижча, ніж у зразків зі складом активізатора, що заявляється (склад 9). В обох випадках вміст активізатора стає недостатнім для інтенсифікації процесів твердіння сульфатно Комп’ютерна верстка А. Крижанівський шлакового в'яжучого. Збільшення витрати флюориту натрію (склад 10), а також обох компонентів (склад 11) у складі активізатора твердіння понад заявлену кількість не сприяє збільшенню міцності, яка навіть дещо зменшується в наслідок появи надмірних кількостей високосульфатних новоутворень. Таким чином, використання запропонованого активізатора твердіння сульфатно-шлакового в'яжучого, у вищевказаних кількостях, дозволяє отримати сульфатно-шлакове в'яжуче з міцністю 47-58МПа, що значно переважає міцність сульфатно-шлакового в'яжучого за прототипом. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
